e) Montage de l'articulation du rotor arrière
Repoussez la gaine du câble Bowden (1) de l'articulation
du rotor arrière jusqu'au boîtier de rotule arrière.
Puis accrochez le fil pour le câble Bowden (2) qui dépasse
la gaine au côté frontal dans la boucle du support de
l'empennage horizontal (3).
Faites coulisser alors la gaine du câble Bowden de l'arrière
vers l'avant.
L'articulation du rotor arrière de l'hélicoptère REX-X
s'effectue à l'aide d'un fil déjà monté sans gaine
supplémentaire. Pour cette raison, un support approprié
(4) supplémentaire est monté sur le tube arrière. Ce
support doit être positionné directement derrière
l'empennage horizontal.
Important !
Veillez à ce que le fil articulé soit posé da manière
absolument droite.
Clipsez la boîtier de rotule (5) sur la rotule du levier articulé
du rotor arrière (6) et orientez la gaine du câble Bowden
de sorte qu'elle soit en position centrale. Le fil articulé
devait dépasser la gaine de la même longueur par l'avant
et par l'arrière.

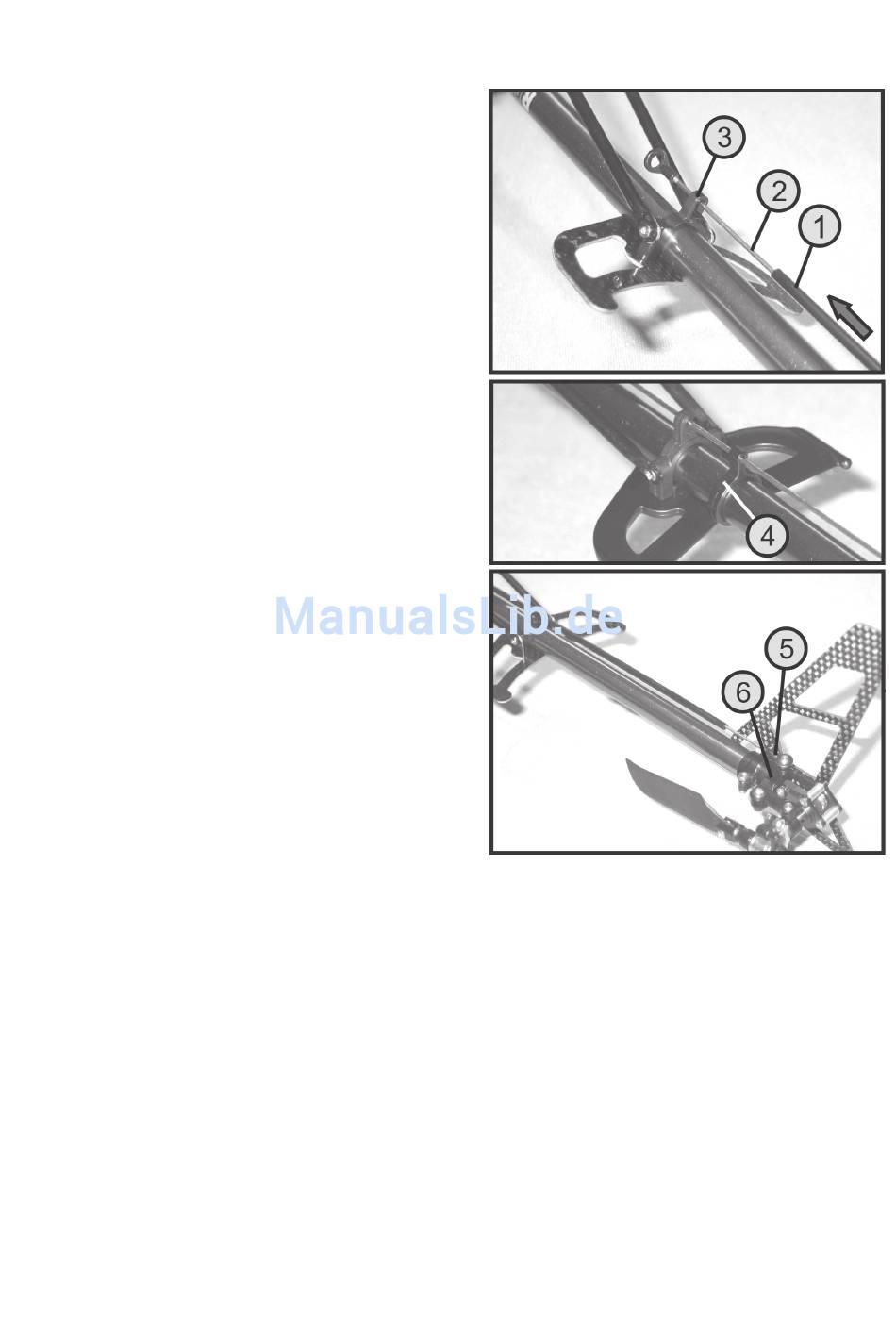

Figure 8
