d) Montage van de hekbuissteun

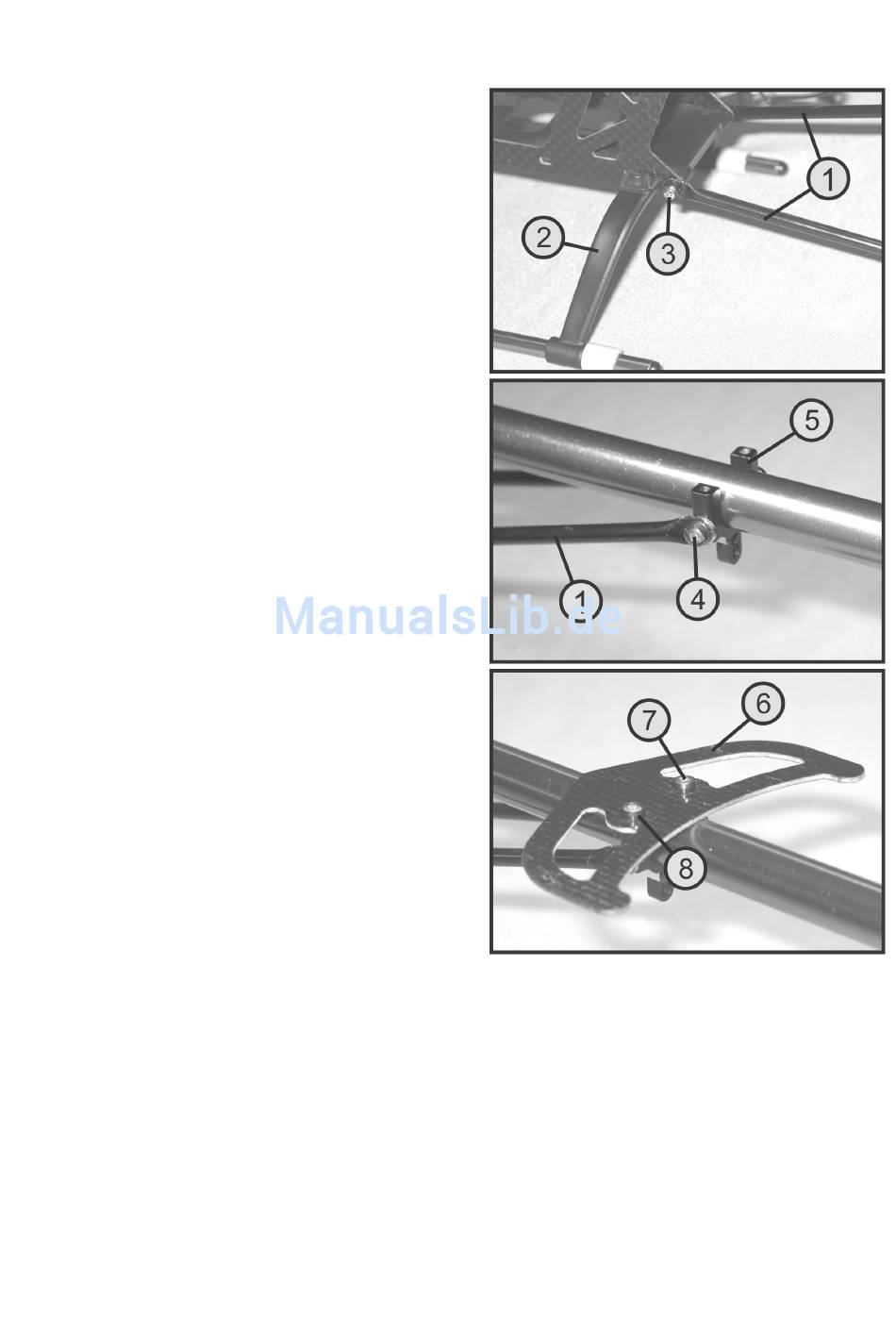

Bevestig eerst de beide hekbuissteunen (1) bij de acht-
erste skidbeugel (2) aan het chassis. Gebruik daartoe
telkens een 2 x 8 mm schroef (3) met een conische
onderlegplaat.
Aan het achterste uiteinde worden de beide
hekrotorsteunen met twee 2 x 4 mm schroeven (4) incl.
conische onderlegplaat tegen de drager van de
hoogtebesturing (5) geschroefd.
Ter aflsuiting wordt de hoogtebesturing (6) tegen de drager
daarvan gemonteerd. Gebruikt u daartoe twee 2 x 6 mm
schroeven (7) en twee conische onderlegplaten (8).
Let op!
Om de drager van de hoogtebesturing bij de REX-X
Pro bestaat uit alu, moeten hier schroeven met draad
worden gebruikt.
Bij de REX-X, met een kunststof drager voor de
sturing, moeten zelftappende schroeven worden
gebruikt.
Afb. 7
