• Schutzleiterverbindungen müssen so ausgeführt werden, dass die Erdungsimpedanz den
gültigen technischen Richtlinien entspricht.
• Erdverbindungen sollten nicht mit anderen Geräten geteilt werden.
• Wenn mehrere Umrichter installiert sind, sollte für jedes Gerät ein separater Schutzleiter
vorgesehen werden. Schutzleiterschleifen sollten vermieden werden.
Sicherheitshinweise für die Verdrahtung der Steuerkreise
Beachten Sie die folgenden Sicherheitshinweise für die Verdrahtung der Steuerkreise.
• Verlegen Sie die Steuerkreise getrennt vom Leistungskreis und anderen Leistungskabeln.
• Verlegen Sie die Leitungen für die Steuerkreisklemmen MA, MB, MC (Kontaktausgän-
ge) getrennt von den Leitungen anderer Steuerkreisklemmen.
• Verwenden Sie zur externen Stromversorgung ein nach UL, Klasse 2 gelistetes Netzgerät.
• Verwenden Sie für die Steuerkreise paarweise verdrillte oder geschirmte Leitungen, um
Betriebsfehler zu vermeiden.
• Erden Sie die Leitungsabschirmung mit der größtmöglichen Kontaktfläche zwischen Ab-
schirmung und Erdung.
• Leitungsabschirmungen müssen an beiden Leitungsenden geerdet sein.
Leistungsklemmen
Klemme
R/L1, S/L2, T/L3
U/T1, V/T2, W/T3
B1, B2
+1, +2
+1, –
(2 Klemmen)
Steuerklemmen

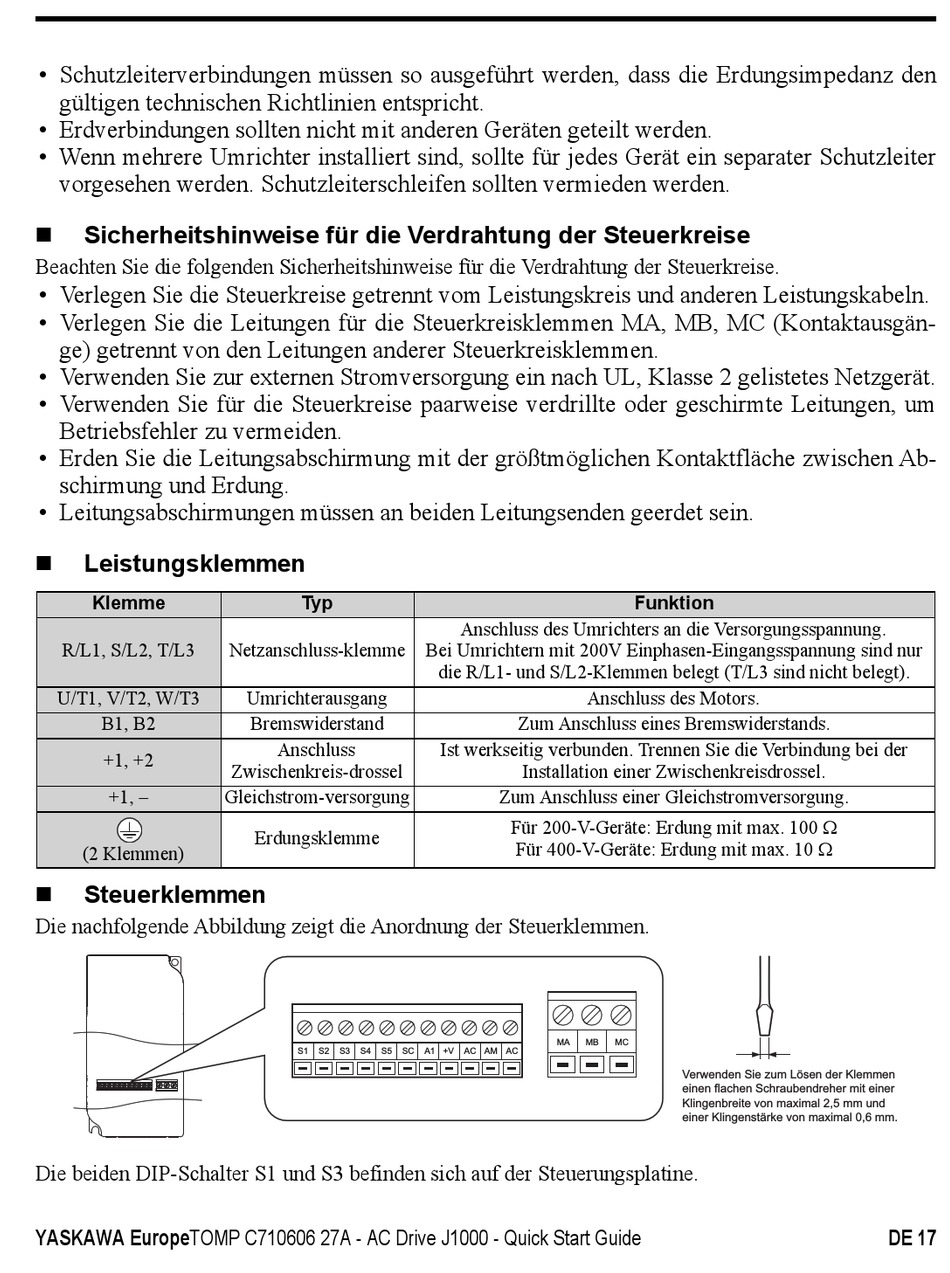

Die nachfolgende Abbildung zeigt die Anordnung der Steuerklemmen.
Die beiden DIP-Schalter S1 und S3 befinden sich auf der Steuerungsplatine.
YASKAWA EuropeTOMP C710606 27A - AC Drive J1000 - Quick Start Guide
Typ
Netzanschluss-klemme
Umrichterausgang
Bremswiderstand
Anschluss
Zwischenkreis-drossel
Gleichstrom-versorgung
Erdungsklemme
S1
S2
S3
S4
S5
SC
Anschluss des Umrichters an die Versorgungsspannung.
Bei Umrichtern mit 200V Einphasen-Eingangsspannung sind nur
die R/L1- und S/L2-Klemmen belegt (T/L3 sind nicht belegt).
Anschluss des Motors.
Zum Anschluss eines Bremswiderstands.
Ist werkseitig verbunden. Trennen Sie die Verbindung bei der
Installation einer Zwischenkreisdrossel.
Zum Anschluss einer Gleichstromversorgung.
Für 200-V-Geräte: Erdung mit max. 100
Für 400-V-Geräte: Erdung mit max. 10
MA
MB
A1 +V
AC AM AC
Funktion
MC
Verwenden Sie zum Lösen der Klemmen
einen flachen Schraubendreher mit einer
Klingenbreite von maximal 2,5 mm und
einer Klingenstärke von maximal 0,6 mm.
