DESCRIÇÃO DO PRODUTO
2
CARACTERÍSTICAS GERAIS DO ACCIONADOR
O accionador URSUS está construído para formar parte
de um sistema de automatização de portas batente.
Permite cumprir com os requisitos da norma EN 12453.
Está composto de um corpo metálico, que contém uma
bomba hidráulica e um êmbolo de accionamento.
3

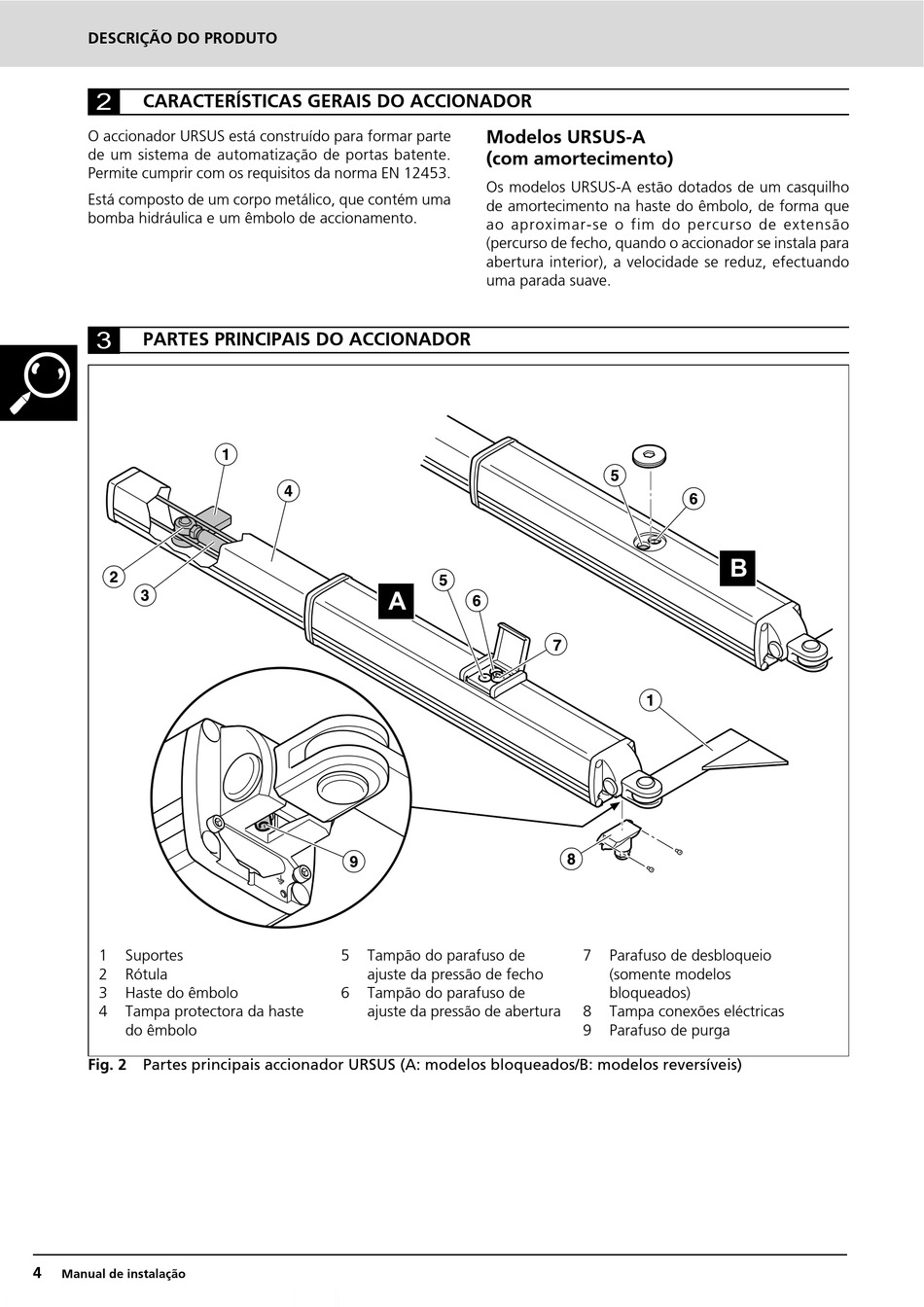

PARTES PRINCIPAIS DO ACCIONADOR

1 Suportes
2 Rótula
3 Haste do êmbolo
4 Tampa protectora da haste
do êmbolo
Partes principais accionador URSUS (A: modelos bloqueados/B: modelos reversíveis)
Fig. 2
4
Manual de instalação
Modelos URSUS-A
(com amortecimento)
Os modelos URSUS-A estão dotados de um casquilho
de amortecimento na haste do êmbolo, de forma que
ao aproximar-se o fim do percurso de extensão
(percurso de fecho, quando o accionador se instala para
abertura interior), a velocidade se reduz, efectuando
uma parada suave.
A
5 Tampão do parafuso de
ajuste da pressão de fecho
6 Tampão do parafuso de
ajuste da pressão de abertura
B
7 Parafuso de desbloqueio
(somente modelos
bloqueados)
8 Tampa conexões eléctricas
9 Parafuso de purga
C188A
