INSTALLATIE

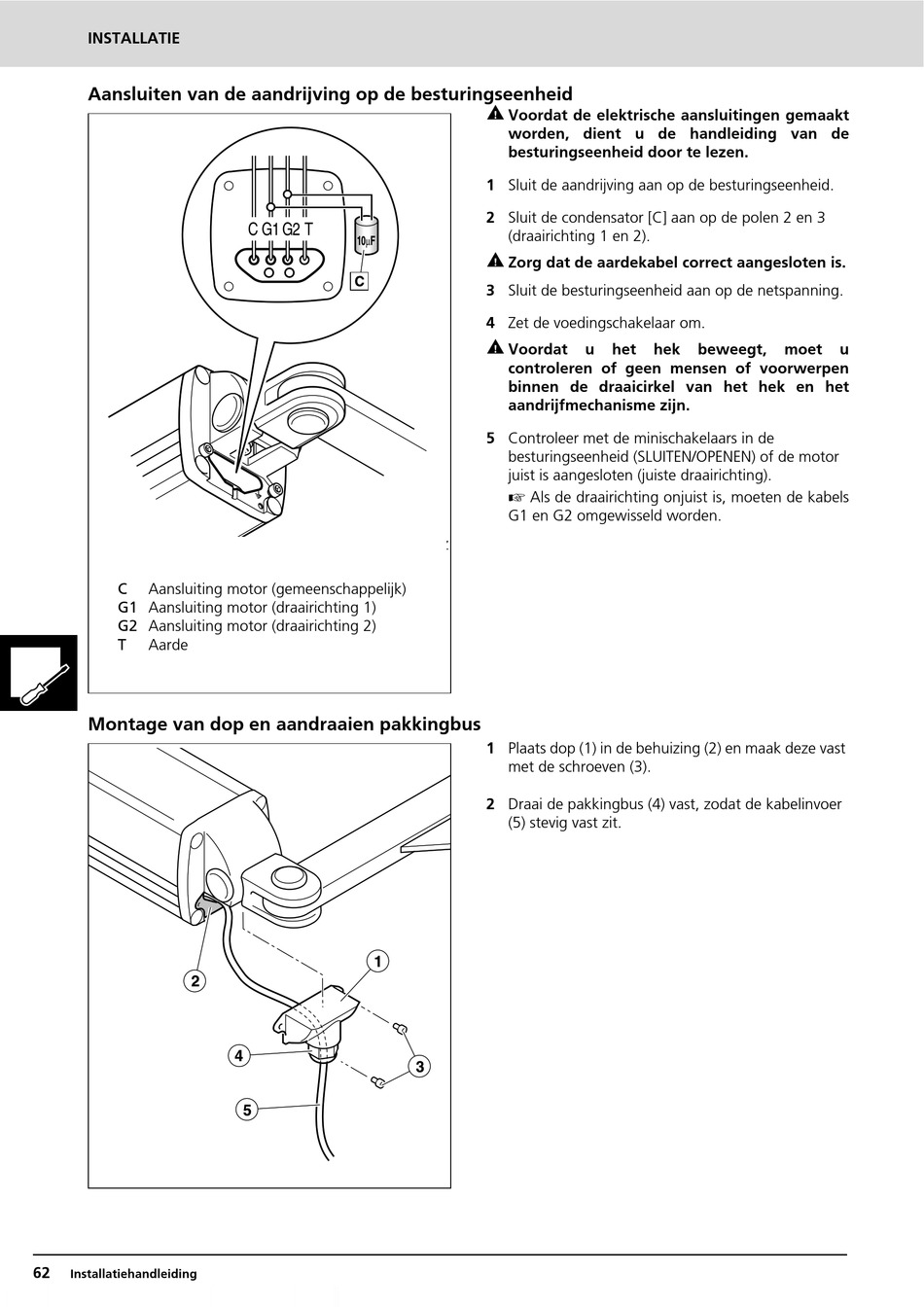

Aansluiten van de aandrijving op de besturingseenheid
C
Aansluiting motor (gemeenschappelijk)
G1 Aansluiting motor (draairichting 1)
G2 Aansluiting motor (draairichting 2)
T
Aarde
Montage van dop en aandraaien pakkingbus
62
Installatiehandleiding
C G1 G2 T
P188Z

Voordat de elektrische aansluitingen gemaakt
worden, dient u de handleiding van de
besturingseenheid door te lezen.
1 Sluit de aandrijving aan op de besturingseenheid.
2 Sluit de condensator [C] aan op de polen 2 en 3
(draairichting 1 en 2).

Zorg dat de aardekabel correct aangesloten is.
3 Sluit de besturingseenheid aan op de netspanning.
4 Zet de voedingschakelaar om.

Voordat u het hek
controleren of geen mensen of voorwerpen
binnen de draaicirkel van het hek en het
aandrijfmechanisme zijn.
5 Controleer met de minischakelaars in de
besturingseenheid (SLUITEN/OPENEN) of de motor
juist is aangesloten (juiste draairichting).

Als de draairichting onjuist is, moeten de kabels
G1 en G2 omgewisseld worden.
1 Plaats dop (1) in de behuizing (2) en maak deze vast
met de schroeven (3).
2 Draai de pakkingbus (4) vast, zodat de kabelinvoer
(5) stevig vast zit.
beweegt, moet u
