INSTALLATIE
3

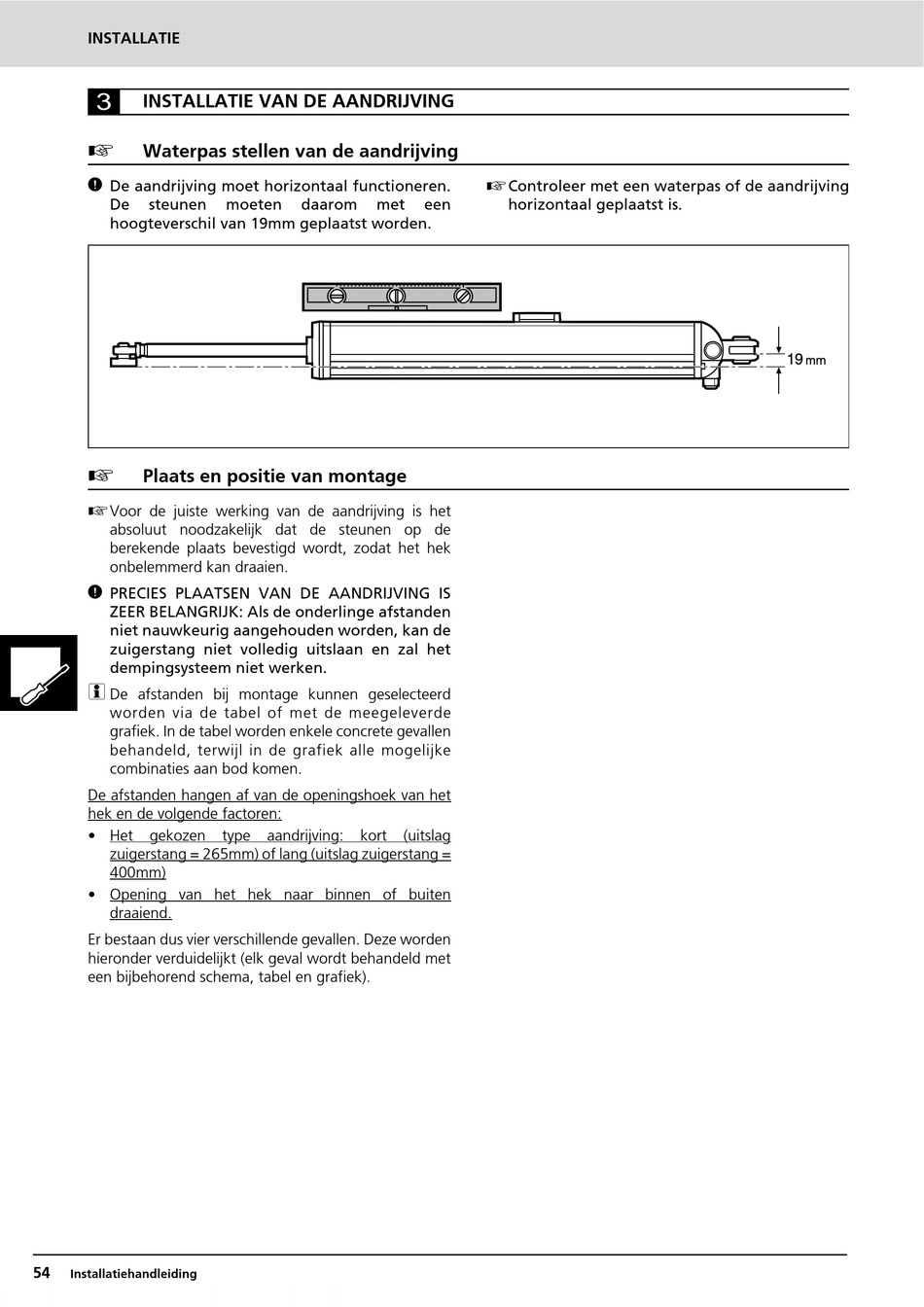

INSTALLATIE VAN DE AANDRIJVING


Waterpas stellen van de aandrijving
O
De aandrijving moet horizontaal functioneren.
De steunen
hoogteverschil van 19mm geplaatst worden.

Plaats en positie van montage

Voor de juiste werking van de aandrijving is het
absoluut noodzakelijk dat de steunen op de
berekende plaats bevestigd wordt, zodat het hek
onbelemmerd kan draaien.
O
PRECIES PLAATSEN VAN DE AANDRIJVING IS
ZEER BELANGRIJK: Als de onderlinge afstanden
niet nauwkeurig aangehouden worden, kan de
zuigerstang niet volledig uitslaan en zal het
dempingsysteem niet werken.

De afstanden bij montage kunnen geselecteerd
worden via de tabel of met de meegeleverde
grafiek. In de tabel worden enkele concrete gevallen
behandeld, terwijl in de grafiek alle mogelijke
combinaties aan bod komen.
De afstanden hangen af van de openingshoek van het
hek en de volgende factoren:
• Het gekozen
zuigerstang = 265mm) of lang (uitslag zuigerstang =
400mm)
• Opening van het hek naar binnen of buiten
draaiend.
Er bestaan dus vier verschillende gevallen. Deze worden
hieronder verduidelijkt (elk geval wordt behandeld met
een bijbehorend schema, tabel en grafiek).
54
Installatiehandleiding
moeten daarom met
type aandrijving: kort

Controleer met een waterpas of de aandrijving
een horizontaal geplaatst is.
(uitslag
