PRODUKTBESCHREIBUNG

1

BESTANDTEILE DER KOMPLETTEN ANLAGE

BESTANDTEILE DER ANLAGE:
1
Antriebe
2
Blinklampe
3
Tor
4
Externe Lichtschränke
5
Schlüsseltaster
6
Drucktaster
7
Steuerung
8
Anschlußkasten
9
Stromkreis
10 Interne Lichtschränke
11 Elektroschloss
(obligatorisch bei reversiblen Modellen)
12 Endanschlag zur Schließung
13 Antenne
ELEKTRISCHE VERKABELUNG:
Bauteil
A: Hauptversorgung
B: Blinklampe
C: Lichtschränke
D: Schlüsseltaster
E: Antriebe
F: Antenne

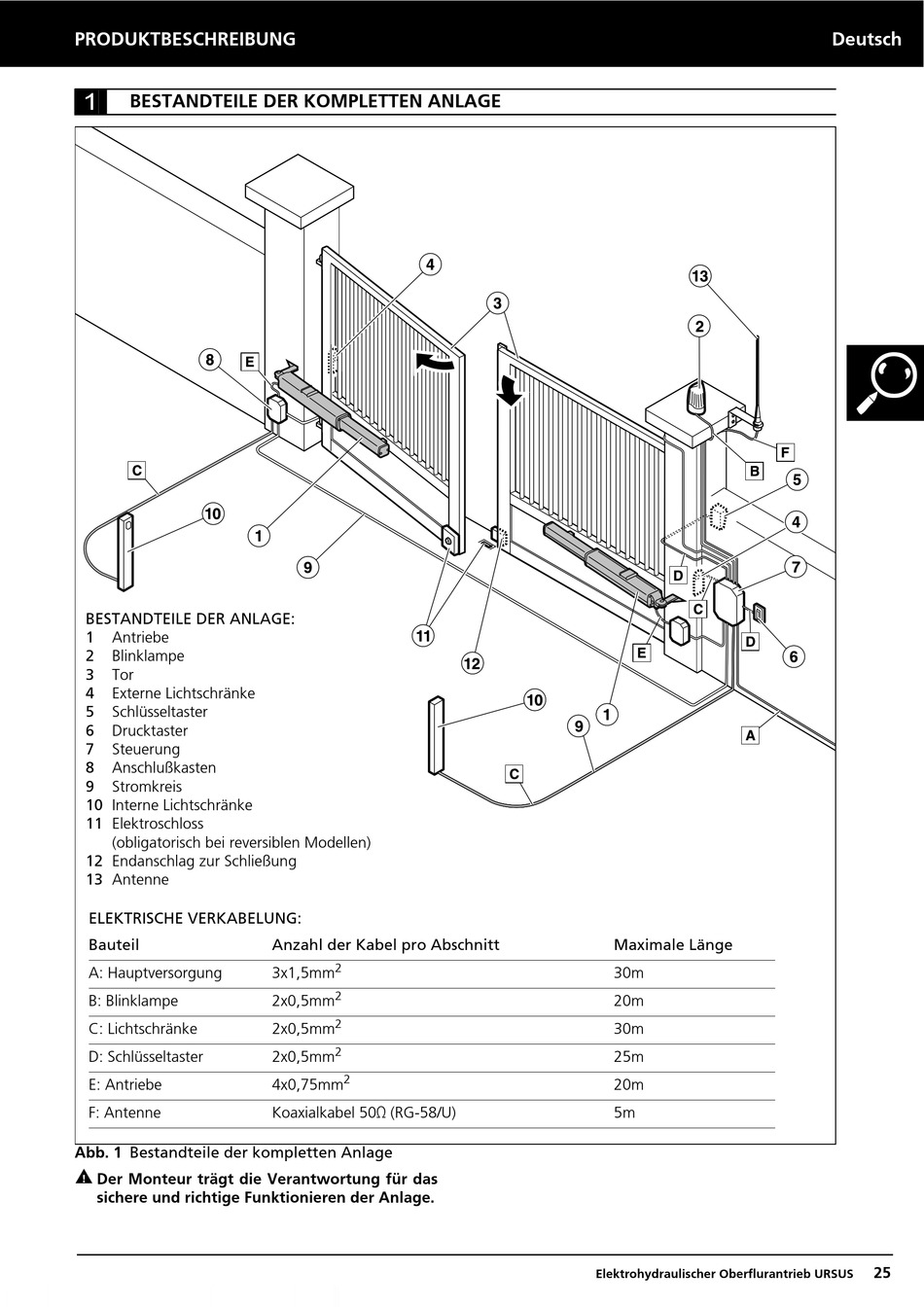

Abb. 1 Bestandteile der kompletten Anlage

Der Monteur trägt die Verantwortung für das
sichere und richtige Funktionieren der Anlage.
Anzahl der Kabel pro Abschnitt
2
3x1,5mm
2
2x0,5mm
2
2x0,5mm
2
2x0,5mm
2
4x0,75mm
Koaxialkabel 50k (RG-58/U)
Maximale Länge
30m
20m
30m
25m
20m
5m
Elektrohydraulischer Oberflurantrieb URSUS
