Uitpakken En Inhoud; Uitpakken - V2 URSUS Anleitung

UITPAKKEN EN INHOUD

1

UITPAKKEN

1 Open het pakket en pak de inhoud er voorzichtig
uit.
}
Gooi de verpakking milieubewust weg en maak
gebruik van containers voor recyclage.

Zorg dat de verpakking niet blijft
rondslingeren, omdat kinderen en anderen
zich hiermee letsel kunnen toebrengen.
2
INHOUD
1
Dopjes koppelingassen
2
Klemringen
3
Verticale vergrendelingspen
ø
koppeling (
4
Koppeling
5
Horizontale vergrendelingspen
koppeling
ø
( = 10mm, L = 57,2mm)
6
Schroeven pakkingbusdop

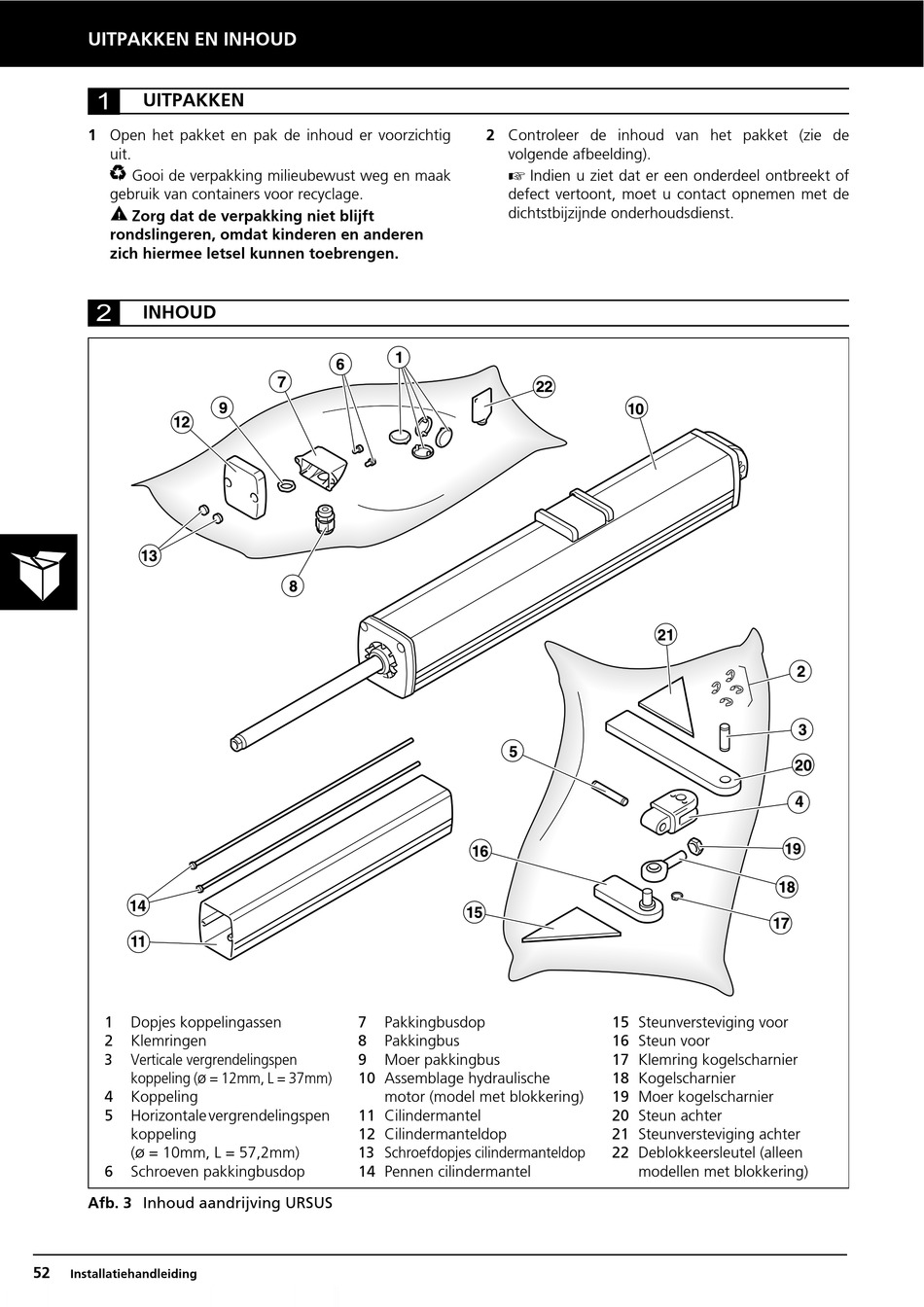

Afb. 3 Inhoud aandrijving URSUS
52
Installatiehandleiding
7
8
9
10 Assemblage hydraulische
= 12mm, L = 37mm)
11 Cilindermantel
12 Cilindermanteldop
13 Schroefdopjes cilindermanteldop
14 Pennen cilindermantel
2 Controleer de inhoud van het pakket (zie de
volgende afbeelding).

Indien u ziet dat er een onderdeel ontbreekt of
defect vertoont, moet u contact opnemen met de
dichtstbijzijnde onderhoudsdienst.
Pakkingbusdop
Pakkingbus
Moer pakkingbus
motor (model met blokkering)
15 Steunversteviging voor
16 Steun voor
17 Klemring kogelscharnier
18 Kogelscharnier
19 Moer kogelscharnier
20 Steun achter
21 Steunversteviging achter
22 Deblokkeersleutel (alleen
modellen met blokkering)
I188A
