INSTALLATION

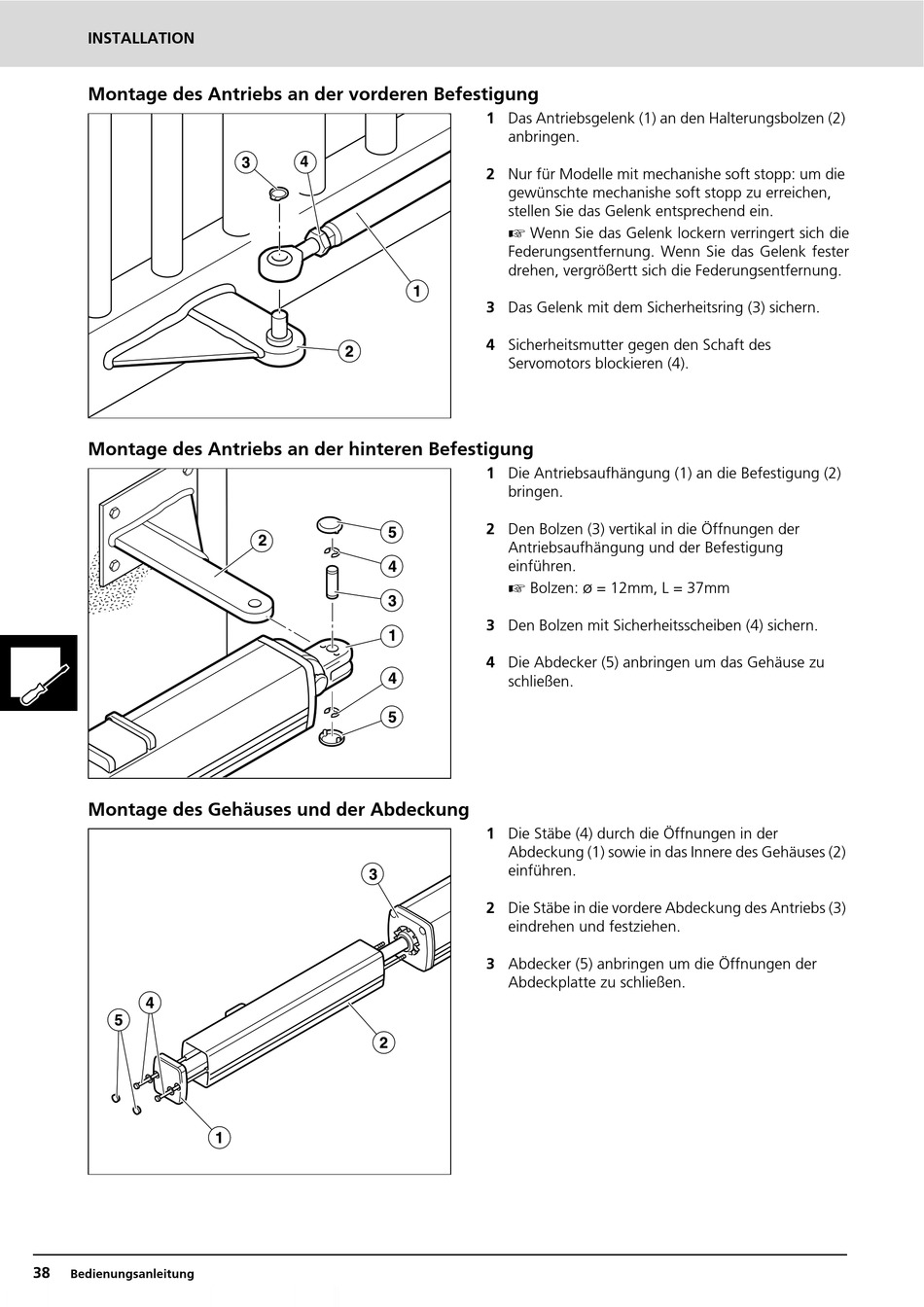

Montage des Antriebs an der vorderen Befestigung

Montage des Antriebs an der hinteren Befestigung

Montage des Gehäuses und der Abdeckung
38
Bedienungsanleitung
4
1 Das Antriebsgelenk (1) an den Halterungsbolzen (2)
anbringen.
2 Nur für Modelle mit mechanishe soft stopp: um die
gewünschte mechanishe soft stopp zu erreichen,
stellen Sie das Gelenk entsprechend ein.

Wenn Sie das Gelenk lockern verringert sich die
Federungsentfernung. Wenn Sie das Gelenk fester
drehen, vergrößertt sich die Federungsentfernung.
3 Das Gelenk mit dem Sicherheitsring (3) sichern.
4 Sicherheitsmutter gegen den Schaft des
Servomotors blockieren (4).
1 Die Antriebsaufhängung (1) an die Befestigung (2)
bringen.
2 Den Bolzen (3) vertikal in die Öffnungen der
Antriebsaufhängung und der Befestigung
einführen.

ø
Bolzen: = 12mm, L = 37mm
3 Den Bolzen mit Sicherheitsscheiben (4) sichern.
4 Die Abdecker (5) anbringen um das Gehäuse zu
schließen.
1 Die Stäbe (4) durch die Öffnungen in der
Abdeckung (1) sowie in das Innere des Gehäuses (2)
einführen.
2 Die Stäbe in die vordere Abdeckung des Antriebs (3)
eindrehen und festziehen.
3 Abdecker (5) anbringen um die Öffnungen der
Abdeckplatte zu schließen.
