PRODUKTBESCHREIBUNG
2

ALLGEMEINE MERKMALE DES ANTRIEBS

Der Antrieb URSUS wurde als Bestandteil einer
automatischen Schließvorrichtung für Drehflügeltore
konstruiert. Er erfüllt die Erfordernisse der Norm
EN 12453.
Er besteht aus einem Metallgehäuse, das eine
hydraulische Pumpe und einen Antriebskolben
beinhaltet.
3

HAUPTBESTANDTEILE DES ANTRIEBS

1 Befestigung
2 Kugelgelenk
3 Kolbenstangen
4 Kolbenabdeckung

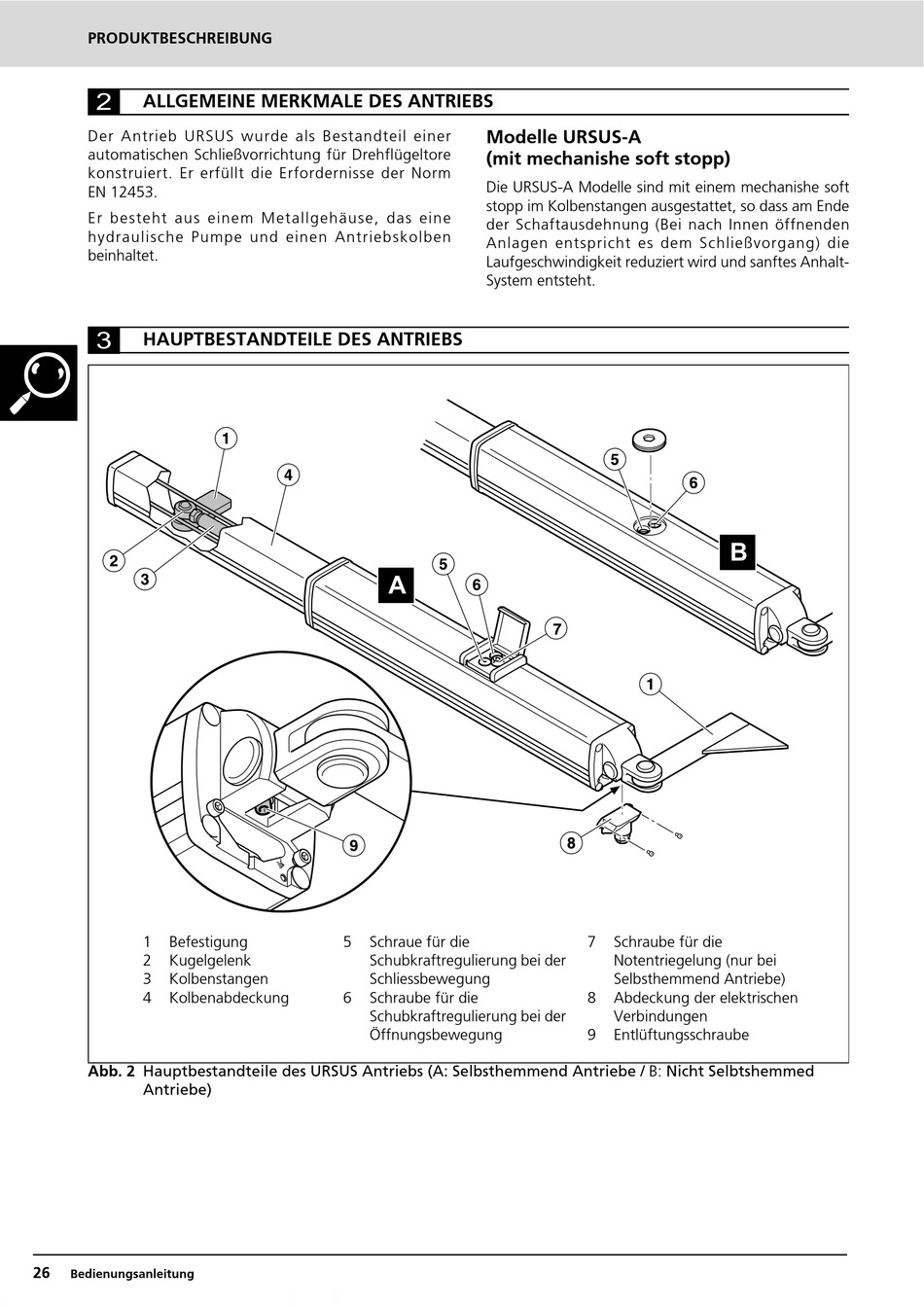

Abb. 2 Hauptbestandteile des URSUS Antriebs (A: Selbsthemmend Antriebe / B: Nicht Selbtshemmed
Antriebe)
26
Bedienungsanleitung
Modelle URSUS-A
(mit mechanishe soft stopp)
Die URSUS-A Modelle sind mit einem mechanishe soft
stopp im Kolbenstangen ausgestattet, so dass am Ende
der Schaftausdehnung (Bei nach Innen öffnenden
Anlagen entspricht es dem Schließvorgang) die
Laufgeschwindigkeit reduziert wird und sanftes Anhalt-
System entsteht.
A
5 Schraue für die
Schubkraftregulierung bei der
Schliessbewegung
6 Schraube für die
Schubkraftregulierung bei der
Öffnungsbewegung
B
7 Schraube für die
Notentriegelung (nur bei
Selbsthemmend Antriebe)
8 Abdeckung der elektrischen
Verbindungen
9 Entlüftungsschraube
C188A
