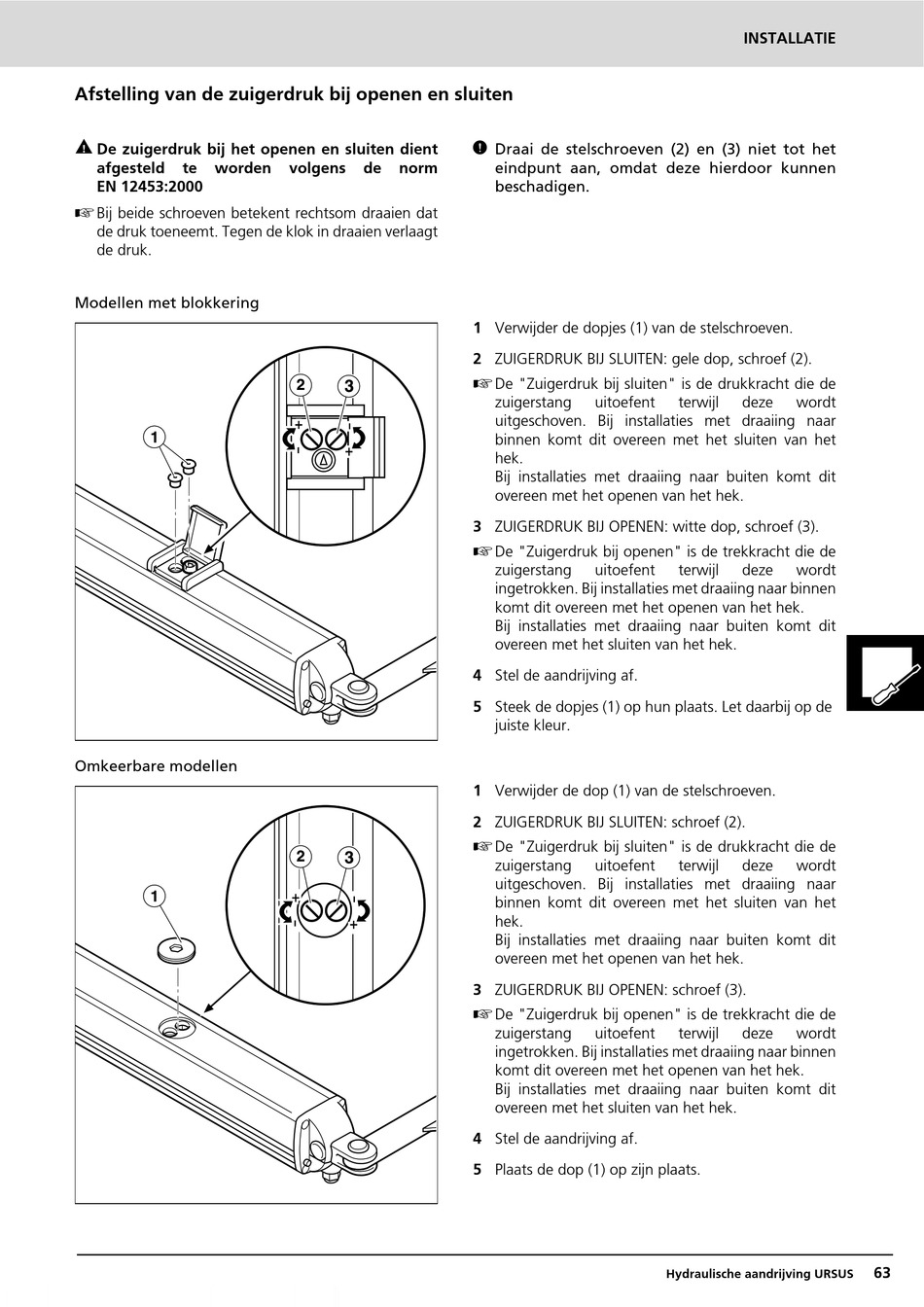

Afstelling van de zuigerdruk bij openen en sluiten

De zuigerdruk bij het openen en sluiten dient
afgesteld te worden
EN 12453:2000

Bij beide schroeven betekent rechtsom draaien dat
de druk toeneemt. Tegen de klok in draaien verlaagt
de druk.
Modellen met blokkering
Omkeerbare modellen
volgens de norm
O
Draai de stelschroeven (2) en (3) niet tot het
eindpunt aan, omdat deze hierdoor kunnen
beschadigen.
1 Verwijder de dopjes (1) van de stelschroeven.
2 ZUIGERDRUK BIJ SLUITEN: gele dop, schroef (2).

De "Zuigerdruk bij sluiten" is de drukkracht die de
zuigerstang uitoefent
uitgeschoven. Bij installaties met draaiing naar
binnen komt dit overeen met het sluiten van het
hek.
Bij installaties met draaiing naar buiten komt dit
overeen met het openen van het hek.
3 ZUIGERDRUK BIJ OPENEN: witte dop, schroef (3).

De "Zuigerdruk bij openen" is de trekkracht die de
zuigerstang uitoefent
ingetrokken. Bij installaties met draaiing naar binnen
komt dit overeen met het openen van het hek.
Bij installaties met draaiing naar buiten komt dit
overeen met het sluiten van het hek.
4 Stel de aandrijving af.
5 Steek de dopjes (1) op hun plaats. Let daarbij op de
juiste kleur.
1 Verwijder de dop (1) van de stelschroeven.
2 ZUIGERDRUK BIJ SLUITEN: schroef (2).

De "Zuigerdruk bij sluiten" is de drukkracht die de
zuigerstang uitoefent
uitgeschoven. Bij installaties met draaiing naar
binnen komt dit overeen met het sluiten van het
hek.
Bij installaties met draaiing naar buiten komt dit
overeen met het openen van het hek.
3 ZUIGERDRUK BIJ OPENEN: schroef (3).

De "Zuigerdruk bij openen" is de trekkracht die de
zuigerstang uitoefent
ingetrokken. Bij installaties met draaiing naar binnen
komt dit overeen met het openen van het hek.
Bij installaties met draaiing naar buiten komt dit
overeen met het sluiten van het hek.
4 Stel de aandrijving af.
5 Plaats de dop (1) op zijn plaats.
