Manueller Betrieb; Konformitätserklärung - V2 URSUS Anleitung

5

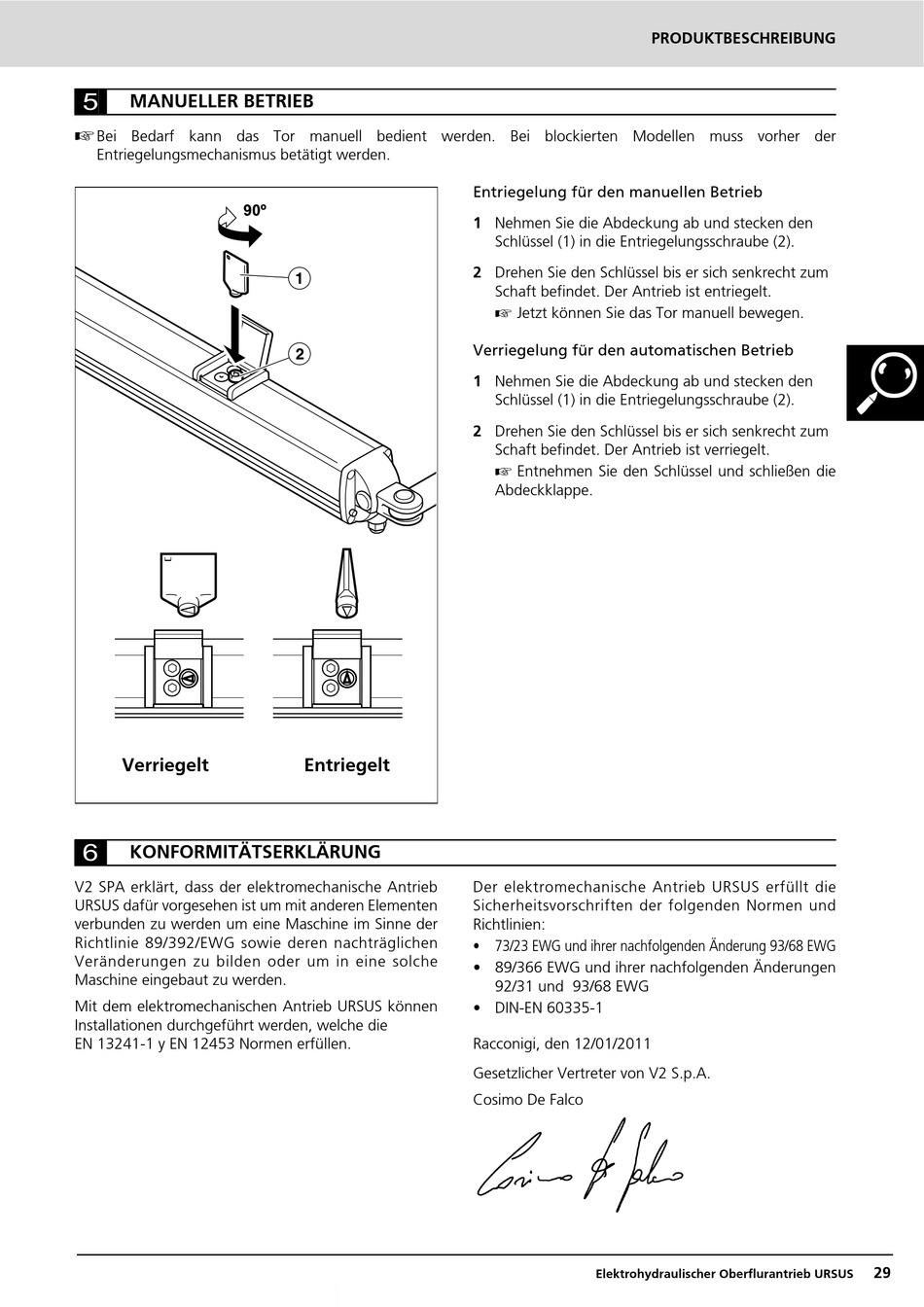

MANUELLER BETRIEB


Bei Bedarf kann das Tor manuell bedient werden. Bei blockierten Modellen muss vorher der
Entriegelungsmechanismus betätigt werden.
Verriegelt
6
KONFORMITÄTSERKLÄRUNG
V2 SPA erklärt, dass der elektromechanische Antrieb
URSUS dafür vorgesehen ist um mit anderen Elementen
verbunden zu werden um eine Maschine im Sinne der
Richtlinie 89/392/EWG sowie deren nachträglichen
Veränderungen zu bilden oder um in eine solche
Maschine eingebaut zu werden.
Mit dem elektromechanischen Antrieb URSUS können
Installationen durchgeführt werden, welche die
EN 13241-1 y EN 12453 Normen erfüllen.
Entriegelung für den manuellen Betrieb
1 Nehmen Sie die Abdeckung ab und stecken den
2 Drehen Sie den Schlüssel bis er sich senkrecht zum
Verriegelung für den automatischen Betrieb
3
1 Nehmen Sie die Abdeckung ab und stecken den
2 Drehen Sie den Schlüssel bis er sich senkrecht zum
Entriegelt
Der elektromechanische Antrieb URSUS erfüllt die
Sicherheitsvorschriften der folgenden Normen und
Richtlinien:
• 73/23 EWG und ihrer nachfolgenden Änderung 93/68 EWG
• 89/366 EWG und ihrer nachfolgenden Änderungen
• DIN-EN 60335-1
Racconigi, den 12/01/2011
Gesetzlicher Vertreter von V2 S.p.A.
Cosimo De Falco
PRODUKTBESCHREIBUNG
Schlüssel (1) in die Entriegelungsschraube (2).
Schaft befindet. Der Antrieb ist entriegelt.

Jetzt können Sie das Tor manuell bewegen.
Schlüssel (1) in die Entriegelungsschraube (2).
Schaft befindet. Der Antrieb ist verriegelt.

Entnehmen Sie den Schlüssel und schließen die
Abdeckklappe.
92/31 und 93/68 EWG
Elektrohydraulischer Oberflurantrieb URSUS
29
