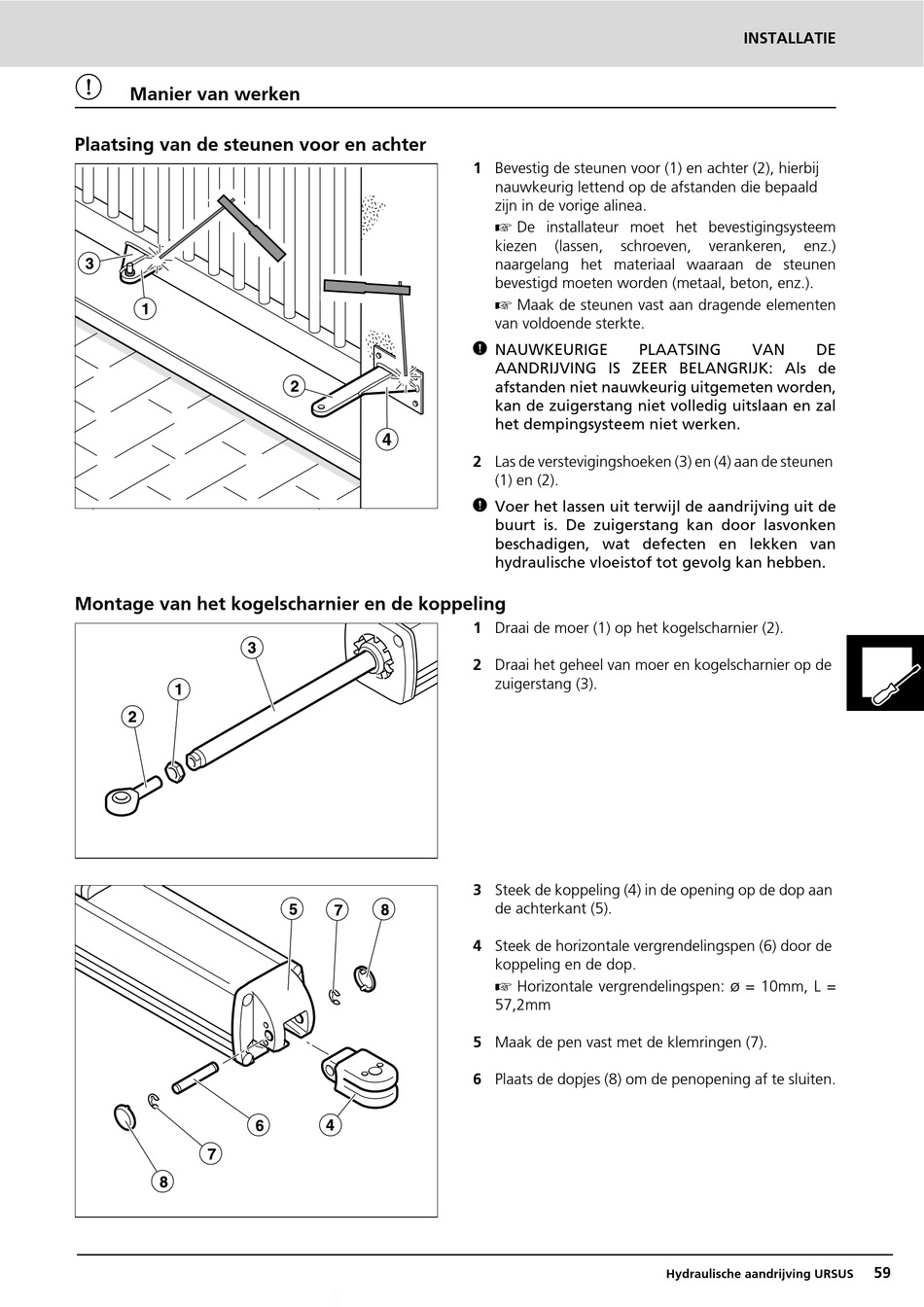

Manier van werken

Plaatsing van de steunen voor en achter
Montage van het kogelscharnier en de koppeling
1 Bevestig de steunen voor (1) en achter (2), hierbij
nauwkeurig lettend op de afstanden die bepaald
zijn in de vorige alinea.

De installateur moet het bevestigingsysteem
kiezen (lassen, schroeven,
naargelang het materiaal waaraan de steunen
bevestigd moeten worden (metaal, beton, enz.).

Maak de steunen vast aan dragende elementen
van voldoende sterkte.
O
NAUWKEURIGE PLAATSING
AANDRIJVING IS ZEER BELANGRIJK: Als de
afstanden niet nauwkeurig uitgemeten worden,
kan de zuigerstang niet volledig uitslaan en zal
het dempingsysteem niet werken.
2 Las de verstevigingshoeken (3) en (4) aan de steunen
(1) en (2).
O
Voer het lassen uit terwijl de aandrijving uit de
buurt is. De zuigerstang kan door lasvonken
beschadigen, wat defecten en lekken van
hydraulische vloeistof tot gevolg kan hebben.
1 Draai de moer (1) op het kogelscharnier (2).
2 Draai het geheel van moer en kogelscharnier op de
zuigerstang (3).
3 Steek de koppeling (4) in de opening op de dop aan
de achterkant (5).
4 Steek de horizontale vergrendelingspen (6) door de
koppeling en de dop.

Horizontale vergrendelingspen:
57,2mm
5 Maak de pen vast met de klemringen (7).
6 Plaats de dopjes (8) om de penopening af te sluiten.
INSTALLATIE
verankeren, enz.)
VAN DE
ø
= 10mm, L =
Hydraulische aandrijving URSUS
