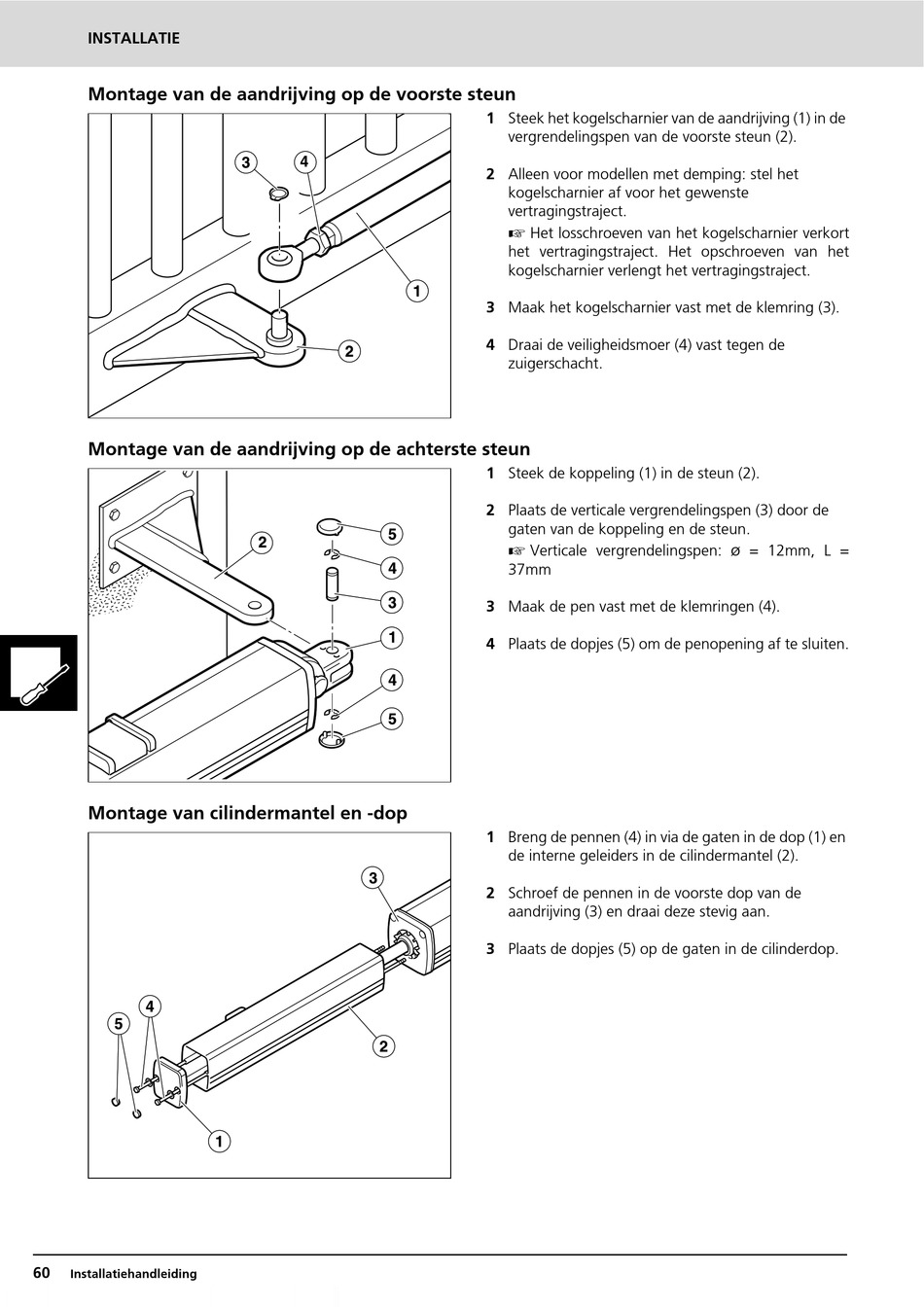

INSTALLATIE
Montage van de aandrijving op de voorste steun
Montage van de aandrijving op de achterste steun
Montage van cilindermantel en -dop
60
Installatiehandleiding
4
1 Steek het kogelscharnier van de aandrijving (1) in de
vergrendelingspen van de voorste steun (2).
2 Alleen voor modellen met demping: stel het
kogelscharnier af voor het gewenste
vertragingstraject.

Het losschroeven van het kogelscharnier verkort
het vertragingstraject. Het opschroeven van het
kogelscharnier verlengt het vertragingstraject.
3 Maak het kogelscharnier vast met de klemring (3).
4 Draai de veiligheidsmoer (4) vast tegen de
zuigerschacht.
1 Steek de koppeling (1) in de steun (2).
2 Plaats de verticale vergrendelingspen (3) door de
gaten van de koppeling en de steun.

Verticale vergrendelingspen:
37mm
3 Maak de pen vast met de klemringen (4).
4 Plaats de dopjes (5) om de penopening af te sluiten.
1 Breng de pennen (4) in via de gaten in de dop (1) en
de interne geleiders in de cilindermantel (2).
2 Schroef de pennen in de voorste dop van de
aandrijving (3) en draai deze stevig aan.
3 Plaats de dopjes (5) op de gaten in de cilinderdop.
ø
= 12mm, L =
