AUSPACKEN UND INHALT

1

AUSPACKEN

1 Öffnen Sie die Verpackung und entnehmen Sie
vorsichtig deren Inhalt.
}
Entsorgen Sie das Verpackungsmaterial auf eine
umweltfreundliche Art und Weise indem Sie
entsprechende Abfallcontainer benutzen.

Wegen Verletzungsgefahr halten Sie die
Verpackung sowohl von Kindern als auch von
Personen mit Behinderungen fern.
2
INHALT
1 Abdeckungen für die
Antriebsaufhängungachsen
2 Sicherheitsscheiben
3 Vertikaler Antriebsaufhängung -
ø
Bolzen ( = 12mm, L = 37mm)
4 Antriebsaufhängung
5 Horizontaler Antriebsaufhängung-
ø
Bolzen ( = 10mm, L = 57,2mm)
6 Schrauben für die Abdeckung
der Stopfbüchse

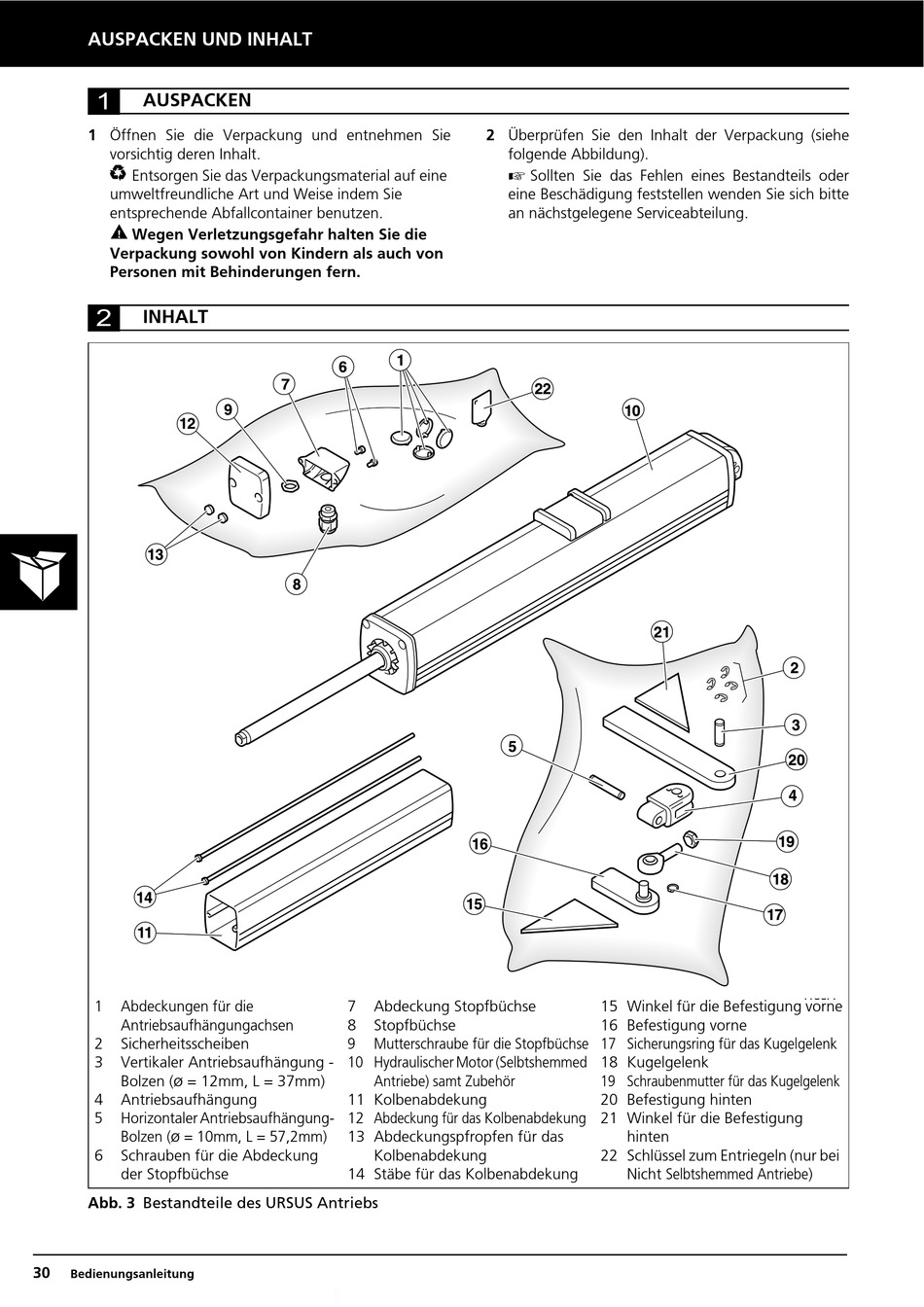

Abb. 3 Bestandteile des URSUS Antriebs
30
Bedienungsanleitung
2 Überprüfen Sie den Inhalt der Verpackung (siehe
folgende Abbildung).

eine Beschädigung feststellen wenden Sie sich bitte
an nächstgelegene Serviceabteilung.
7 Abdeckung Stopfbüchse
8 Stopfbüchse
9 Mutterschraube für die Stopfbüchse
10 Hydraulischer Motor (Selbtshemmed
Antriebe) samt Zubehör
11 Kolbenabdekung
12 Abdeckung für das Kolbenabdekung
13 Abdeckungspfropfen für das
Kolbenabdekung
14 Stäbe für das Kolbenabdekung
Sollten Sie das Fehlen eines Bestandteils oder
15 Winkel für die Befestigung vorne
16 Befestigung vorne
17 Sicherungsring für das Kugelgelenk
18 Kugelgelenk
19 Schraubenmutter für das Kugelgelenk
20 Befestigung hinten
21 Winkel für die Befestigung
hinten
22 Schlüssel zum Entriegeln (nur bei
Nicht Selbtshemmed Antriebe)
I188A
