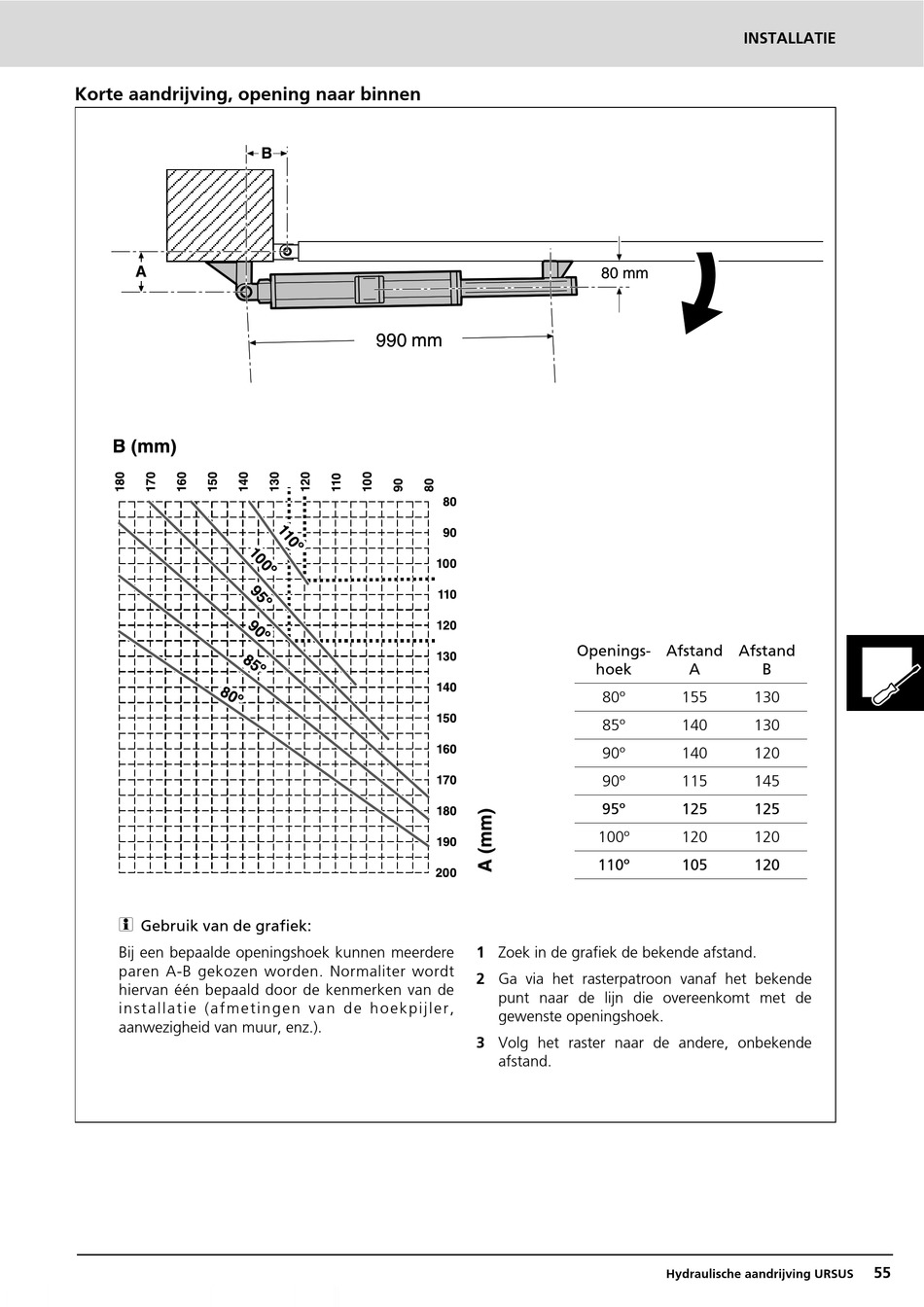

Korte aandrijving, opening naar binnen
i
Gebruik van de grafiek:
Bij een bepaalde openingshoek kunnen meerdere
paren A-B gekozen worden. Normaliter wordt
hiervan één bepaald door de kenmerken van de
i n s t a l l a t i e (a f m e t i n g e n v a n d e h o e k p i j l e r ,
aanwezigheid van muur, enz.).
Openings-
hoek
80º
85º
90º
90º
95º
100º
110º
1 Zoek in de grafiek de bekende afstand.
2 Ga via het rasterpatroon vanaf het bekende
punt naar de lijn die overeenkomt met de
gewenste openingshoek.
3 Volg het raster naar de andere, onbekende
afstand.
INSTALLATIE
Afstand Afstand
A B
155 130
140 130
140 120
115 145
125 125
120 120
105 120
Hydraulische aandrijving URSUS
