INSTALLATION

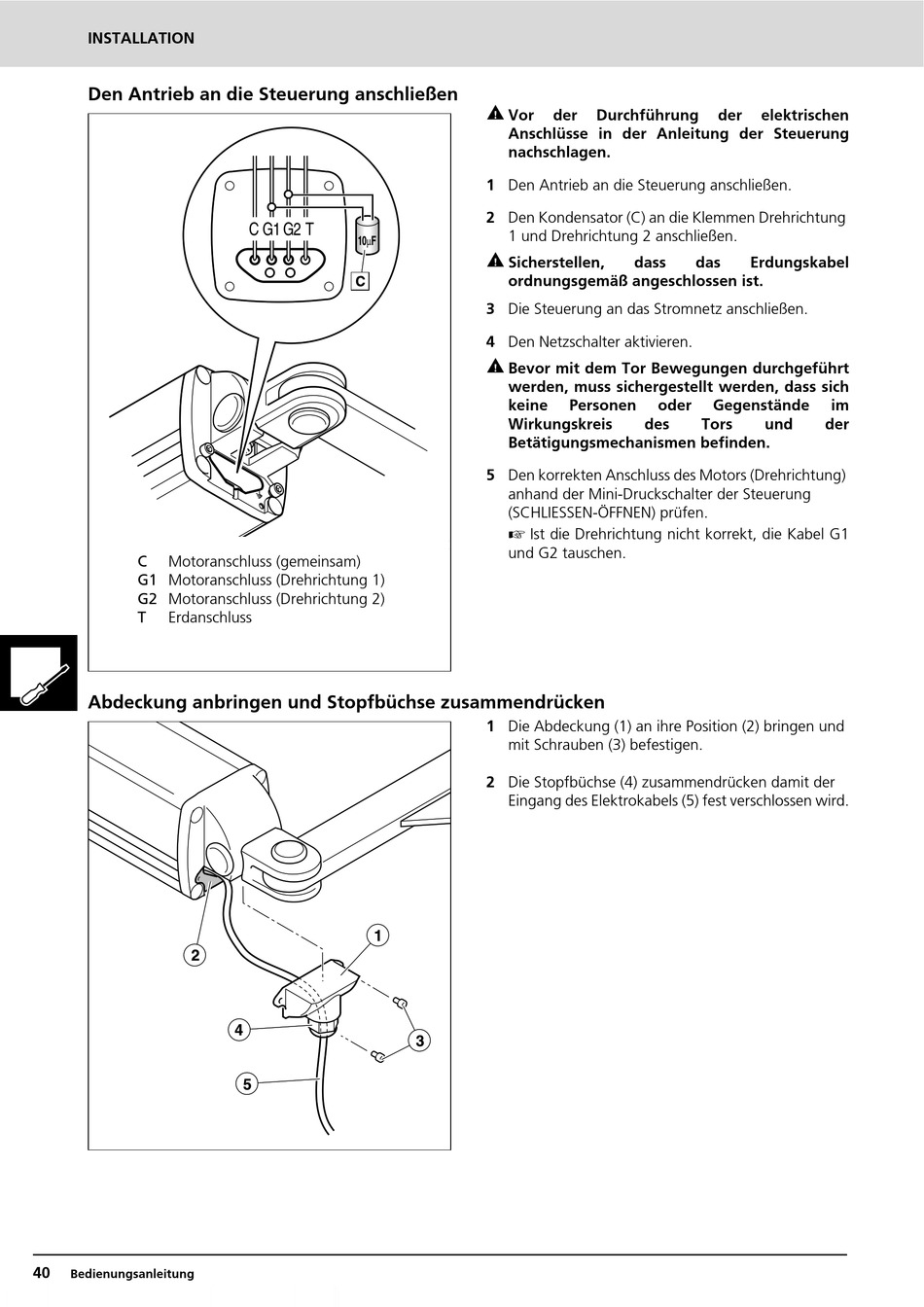

Den Antrieb an die Steuerung anschließen
C
Motoranschluss (gemeinsam)
G1 Motoranschluss (Drehrichtung 1)
G2 Motoranschluss (Drehrichtung 2)
T
Erdanschluss
Abdeckung anbringen und Stopfbüchse zusammendrücken
40
Bedienungsanleitung
C G1 G2 T
P188Z

Vor der Durchführung
Anschlüsse in der Anleitung der Steuerung
nachschlagen.
1 Den Antrieb an die Steuerung anschließen.
2 Den Kondensator (C) an die Klemmen Drehrichtung
1 und Drehrichtung 2 anschließen.

Sicherstellen, dass
ordnungsgemäß angeschlossen ist.
3 Die Steuerung an das Stromnetz anschließen.
4 Den Netzschalter aktivieren.

Bevor mit dem Tor Bewegungen durchgeführt
werden, muss sichergestellt werden, dass sich
keine Personen oder
Wirkungskreis des
Betätigungsmechanismen befinden.
5 Den korrekten Anschluss des Motors (Drehrichtung)
anhand der Mini-Druckschalter der Steuerung
(SCHLIESSEN-ÖFFNEN) prüfen.

Ist die Drehrichtung nicht korrekt, die Kabel G1
und G2 tauschen.
1 Die Abdeckung (1) an ihre Position (2) bringen und
mit Schrauben (3) befestigen.
2 Die Stopfbüchse (4) zusammendrücken damit der
Eingang des Elektrokabels (5) fest verschlossen wird.
der elektrischen
das Erdungskabel
Gegenstände im
Tors und der
