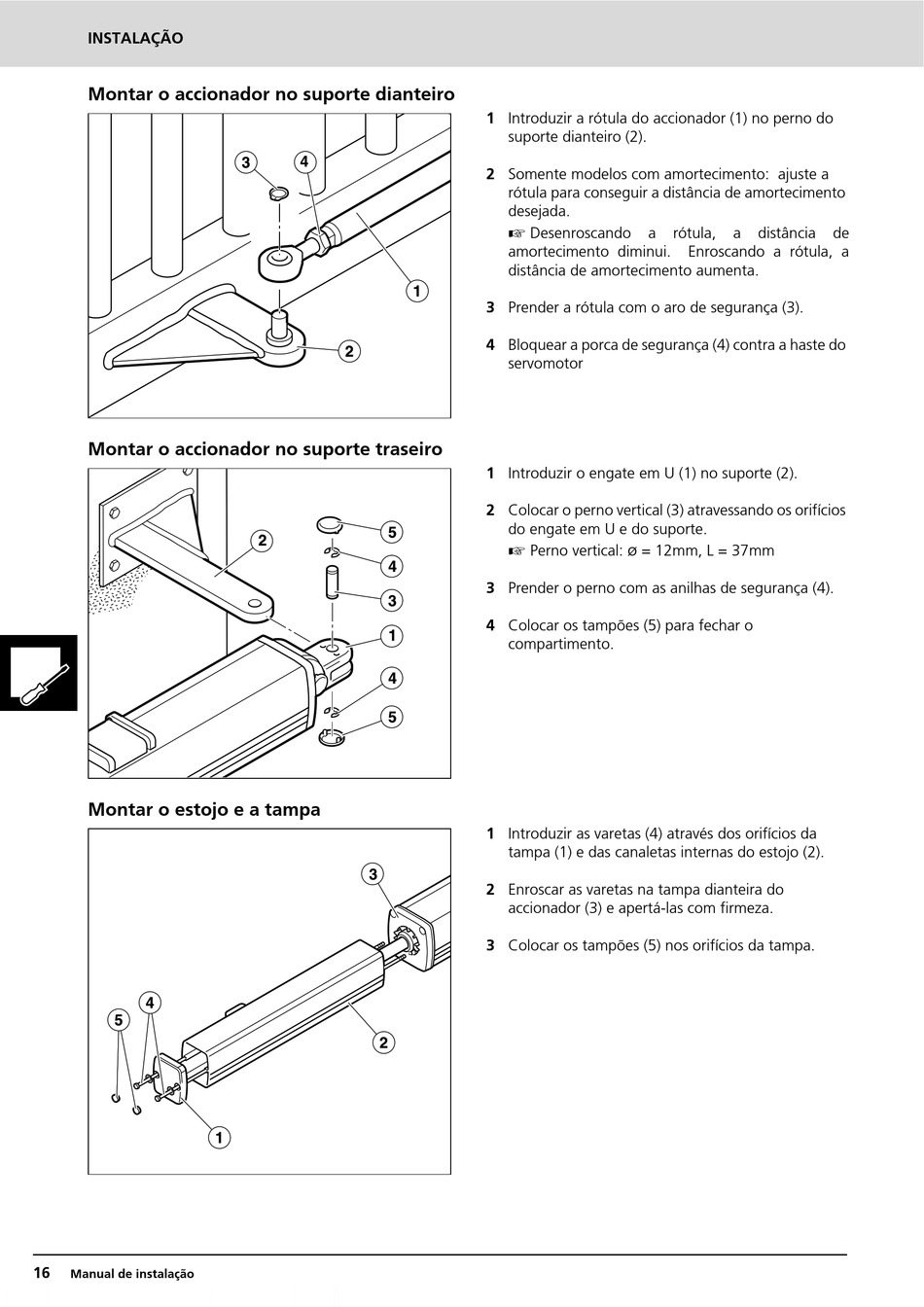

INSTALAÇÃO
Montar o accionador no suporte dianteiro
Montar o accionador no suporte traseiro
Montar o estojo e a tampa
16
Manual de instalação
4
1 Introduzir a rótula do accionador (1) no perno do
suporte dianteiro (2).
2 Somente modelos com amortecimento: ajuste a
rótula para conseguir a distância de amortecimento
desejada.

Desenroscando a
amortecimento diminui.
distância de amortecimento aumenta.
3 Prender a rótula com o aro de segurança (3).
4 Bloquear a porca de segurança (4) contra a haste do
servomotor
1 Introduzir o engate em U (1) no suporte (2).
2 Colocar o perno vertical (3) atravessando os orifícios
do engate em U e do suporte.

ø
Perno vertical: = 12mm, L = 37mm
3 Prender o perno com as anilhas de segurança (4).
4 Colocar os tampões (5) para fechar o
compartimento.
1 Introduzir as varetas (4) através dos orifícios da
tampa (1) e das canaletas internas do estojo (2).
2 Enroscar as varetas na tampa dianteira do
accionador (3) e apertá-las com firmeza.
3 Colocar os tampões (5) nos orifícios da tampa.
rótula, a distância de
Enroscando a rótula, a
