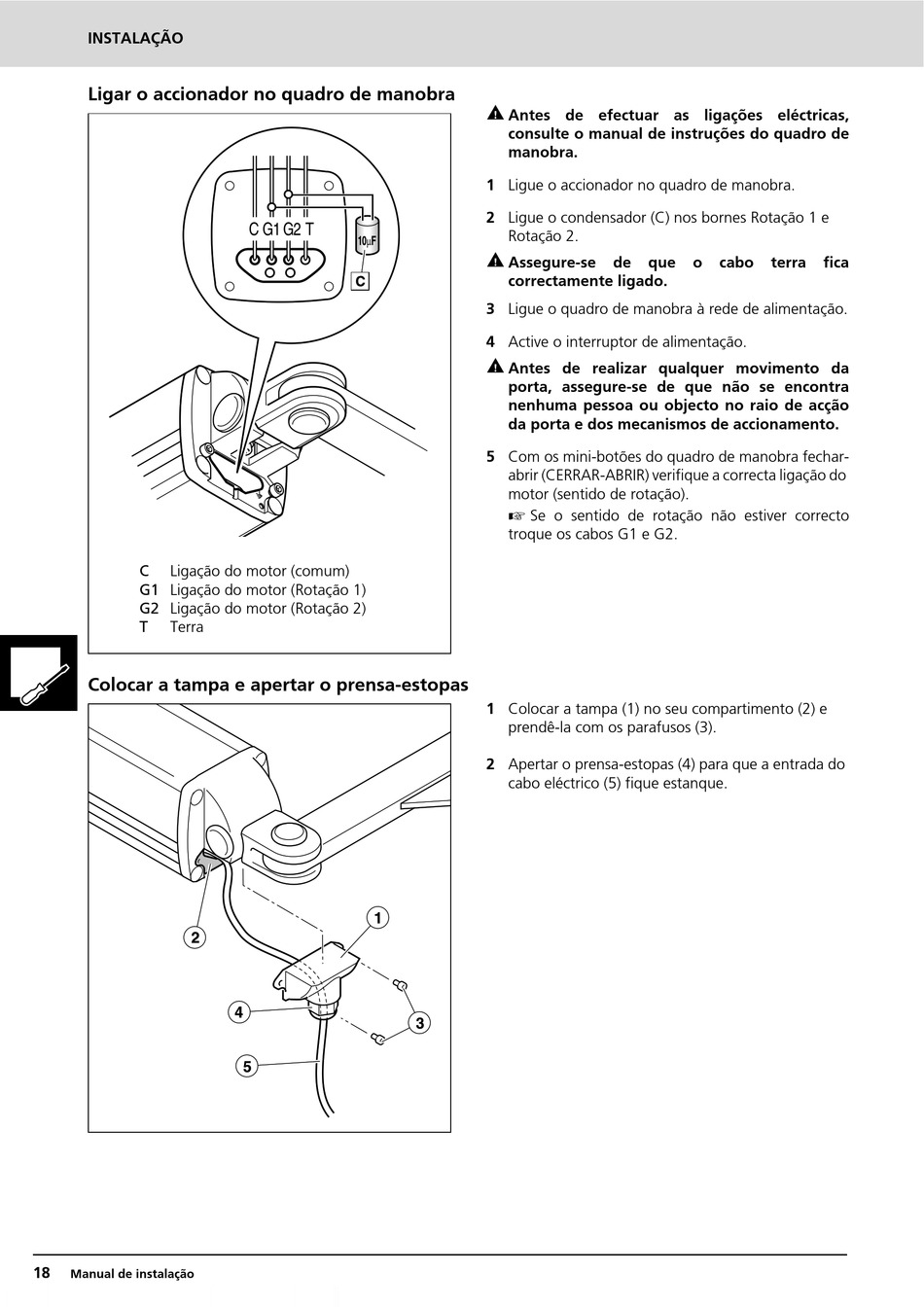

INSTALAÇÃO
Ligar o accionador no quadro de manobra
C
Ligação do motor (comum)
G1 Ligação do motor (Rotação 1)
G2 Ligação do motor (Rotação 2)
T
Terra
Colocar a tampa e apertar o prensa-estopas
18
Manual de instalação
C G1 G2 T
P188Z

Antes de efectuar as ligações eléctricas,
consulte o manual de instruções do quadro de
manobra.
1 Ligue o accionador no quadro de manobra.
2 Ligue o condensador (C) nos bornes Rotação 1 e
Rotação 2.

Assegure-se de que
correctamente ligado.
3 Ligue o quadro de manobra à rede de alimentação.
4 Active o interruptor de alimentação.

Antes de realizar qualquer movimento da
porta, assegure-se de que não se encontra
nenhuma pessoa ou objecto no raio de acção
da porta e dos mecanismos de accionamento.
5 Com os mini-botões do quadro de manobra fechar-
abrir (CERRAR-ABRIR) verifique a correcta ligação do
motor (sentido de rotação).

Se o sentido de rotação não estiver correcto
troque os cabos G1 e G2.
1 Colocar a tampa (1) no seu compartimento (2) e
prendê-la com os parafusos (3).
2 Apertar o prensa-estopas (4) para que a entrada do
cabo eléctrico (5) fique estanque.
o cabo terra fica
