PRODUCTBESCHRIJVING
2

ALGEMENE KENMERKEN VAN DE AANDRIJVING

De aandrijving URSUS is gemaakt als onderdeel van een
automatiseringsysteem voor draaideuren en -hekken.
Met de aandrijving kan voldaan worden aan de eisen
van de norm EN 12453.
De aandrijving bestaat uit een metalen behuizing met
daarin een hydraulische pomp en een zuiger.
3

BELANGRIJKSTE ONDERDELEN VAN DE AANDRIJVING

1
Steunen
2
Kogelscharnier
3
Zuigerstang
4
Cilindermantel
5
Dop van de stelschroef voor zuigerdruk bij
sluiten

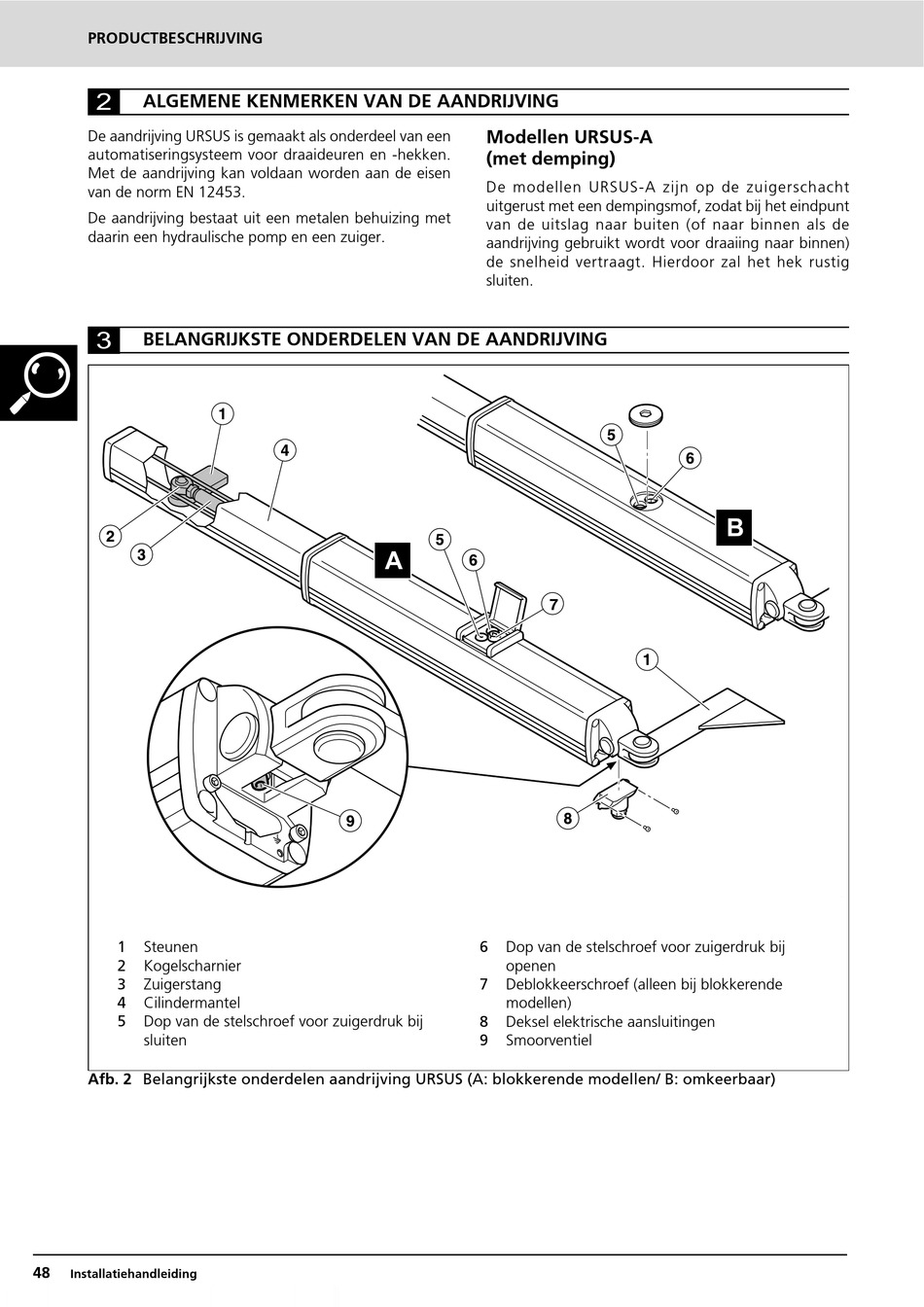

Afb. 2 Belangrijkste onderdelen aandrijving URSUS (A: blokkerende modellen/ B: omkeerbaar)
48
Installatiehandleiding
Modellen URSUS-A
(met demping)
De modellen URSUS-A zijn op de zuigerschacht
uitgerust met een dempingsmof, zodat bij het eindpunt
van de uitslag naar buiten (of naar binnen als de
aandrijving gebruikt wordt voor draaiing naar binnen)
de snelheid vertraagt. Hierdoor zal het hek rustig
sluiten.
A
6
Dop van de stelschroef voor zuigerdruk bij
openen
7
Deblokkeerschroef (alleen bij blokkerende
modellen)
8
Deksel elektrische aansluitingen
9
Smoorventiel
B
C188A
