DESCRIÇÃO DO PRODUTO
1
ELEMENTOS DA INSTALAÇÃO COMPLETA
COMPONENTES DA INSTALAÇÃO:
1
Accionador
2
Lâmpada de sinalização
3
Porta
4
Fotocélulas exteriores
5
Selector de chave
6
Interruptor de parede
7
Quadro de manobra
8
Caixa de conexões
9
Instalação eléctrica
10 Fotocélulas interiores
11 Electrofechadura
(obrigatório nos modelos reversíveis)
12 Batente de fecho
13 Antena
CABLAGEM ELÉCTRICA:
Elemento
A: Alimentação geral
B: Lâmpada de sinalização
C: Fotocélulas
D: Selector de chave
E: Accionador
F: Antena

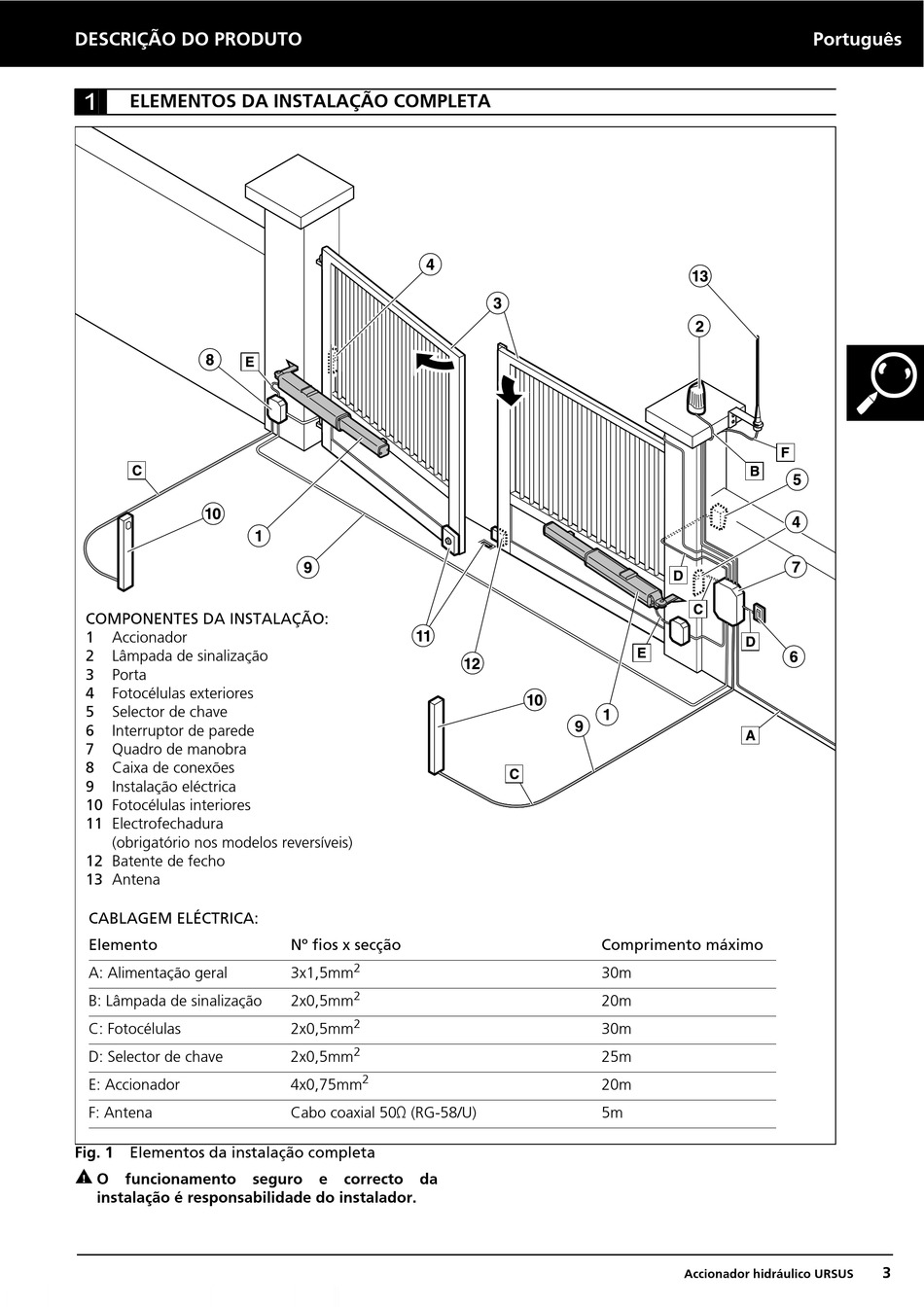

Elementos da instalação completa
Fig. 1

O funcionamento
instalação é responsabilidade do instalador.
Nº fios x secção
2
3x1,5mm
2
2x0,5mm
2
2x0,5mm
2
2x0,5mm
2
4x0,75mm
Cabo coaxial 50k (RG-58/U)
seguro e correcto da
Comprimento máximo
30m
20m
30m
25m
20m
5m
Accionador hidráulico URSUS
