Erstellen eigener Sounds

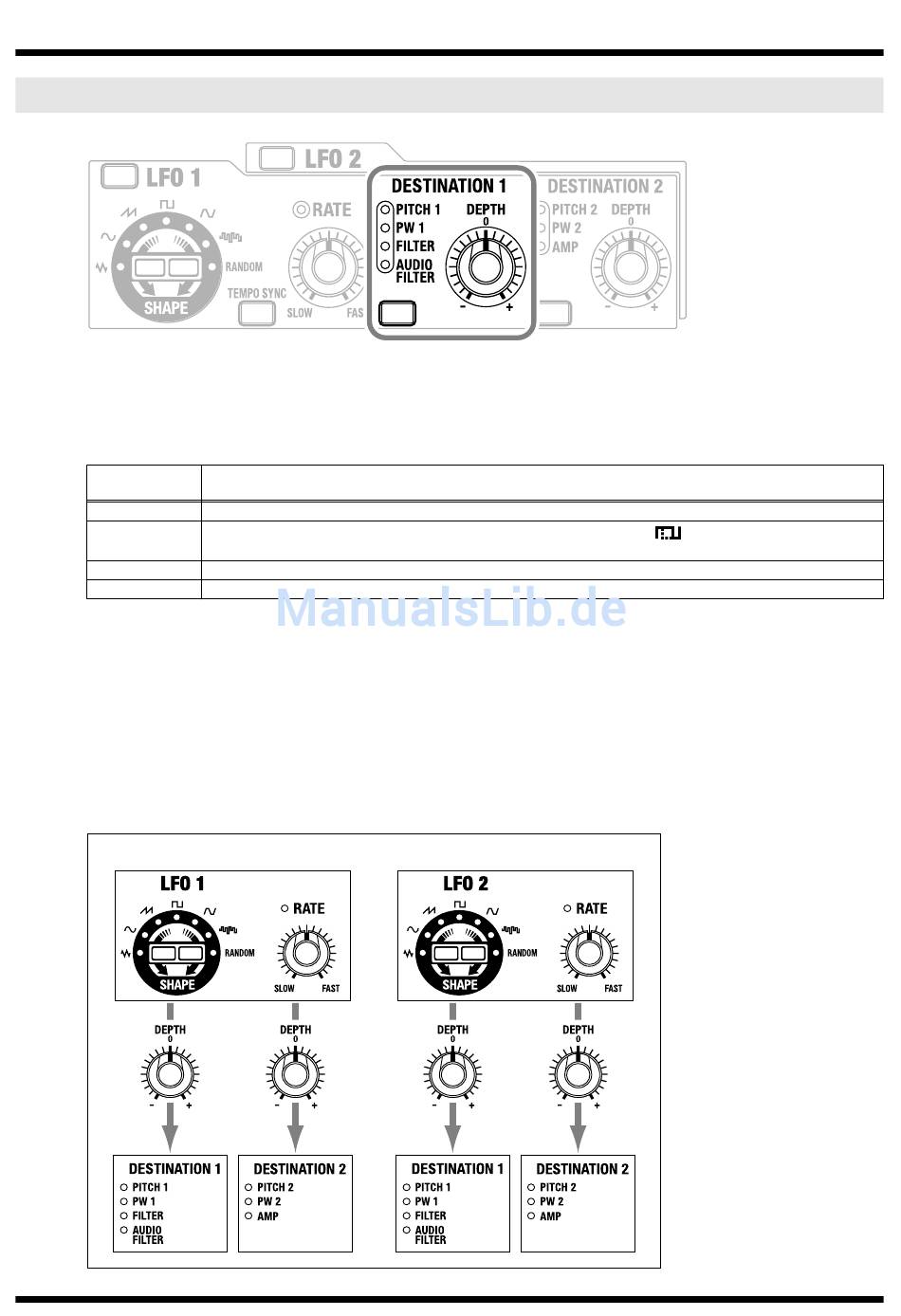

DESTINATION 1 (LFO-Steuerziel 1)
fig.DESTINATION1
Hiermit bestimmen Sie, welcher Parameter (Steuer-Ziel, engl.: control destination) vom LFO moduliert wird.
Drücken Sie den Taster so oft, bis die Anzeige des gewünschten Parameters leuchtet.
Bei jedem Drücken wird zyklisch zum nächsten Parameter weitergeschaltet: PITCH 1 -> PW 1 -> FILTER -> AUDIO
FILTER -> PITCH 1 -> ... .
Leuchtende
Anzeige
PITCH 1
PW 1
FILTER
AUDIO FILTER
DEPTH-Regler
Hiermit bestimmen Sie die Stärke, mit der der für DESTINATION 1 eingestellte Parameter moduliert wird.
• In der Mitte, bei „0", wird der Parameter nicht moduliert.
• Je weiter Sie den Regler nach rechts bzw. links aussen drehen, desto stärker wird die Modulation.
• Wenn Sie den Regler auf die linke Seite drehen, wird die bei SHAPE eingestellte LFO-Schwingung invertiert,
also der Modulationsverlauf umgedreht.
* LFO 1 und LFO 2 haben beide jeweils einen DESTINATION 1- und einen DESTINATION 2-Parameter.
42
Modulierter Parameter
OSC 1 PITCH (Tonhöhe von Oszillator 1, S. 29) wird moduliert, wodurch ein Vibrato entsteht.
Die Einstellung des OSC 1 PW/FEEDBACK-Reglers wird moduliert. Bei
dern Sie hierdurch die Pulsbreite, sie erzeugen also hiermit PWM (Pulsbreiten-Modulation).
Die FILTER CUTOFF-Frequenz (S. 35) wird moduliert, was eine Art Wah-Effekt zur Folge hat.
Die CUTOFF-Frequenz des AUDIO FILTERs (S. 51) wird moduliert.
Patch
als OSC 1 Schwingung, verän-
