Inhaltsverzeichnis

Quicklinks

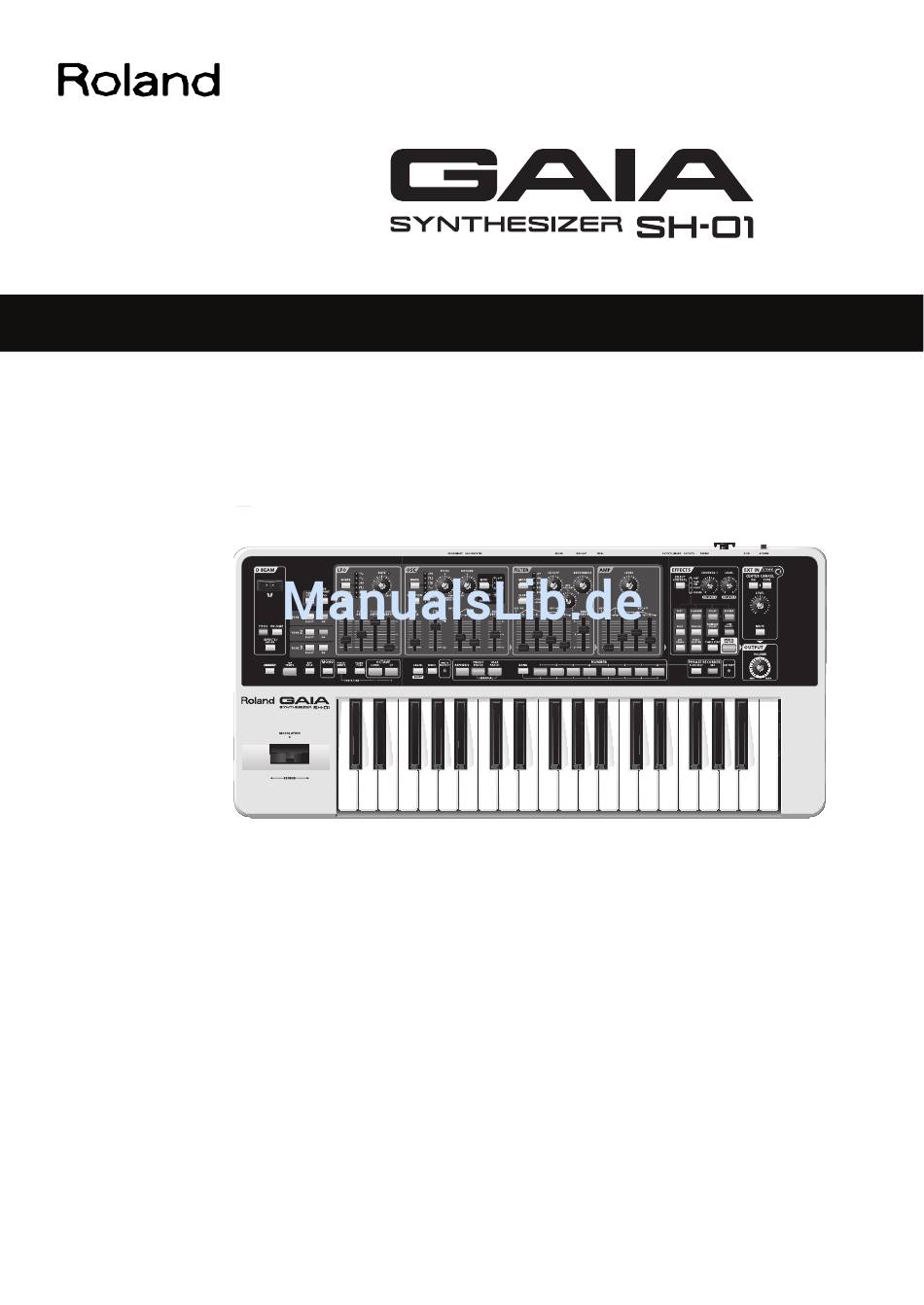

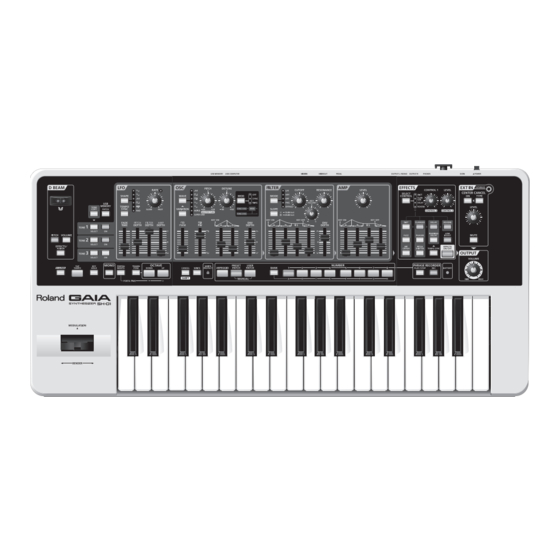

Bedienungsanleitung
Wir bedanken uns für Ihre Entscheidung zum Roland GAIA SH-01 Synthesizer.
Lesen Sie zunächst die Sicherheitshinweise auf den Seiten 2–6. Lesen Sie dann diese
Anleitung komplett durch, um einen Überblick über alle Funktionen des GAIA SH-01 zu
erhalten. Bewahren Sie die Anleitung an einem sicheren Platz auf.
Copyright © 2010 ROLAND CORPORATION
Alle Rechte vorbehalten. Nachdruck, auch auszugsweise, bedarf einer ausdrücklichen, schriftlichen
Genehmigung von ROLAND CORPORATION.
Roland und GAIA sind eingetragene Warenzeichen bzw. Warenzeichen der Roland Corporation in
den USA und/oder underen Ländern.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Roland Gaia SH-01

Inhaltszusammenfassung für Roland Gaia SH-01

  • Seite 1 Wir bedanken uns für Ihre Entscheidung zum Roland GAIA SH-01 Synthesizer. Lesen Sie zunächst die Sicherheitshinweise auf den Seiten 2–6. Lesen Sie dann diese Anleitung komplett durch, um einen Überblick über alle Funktionen des GAIA SH-01 zu erhalten. Bewahren Sie die Anleitung an einem sicheren Platz auf.
  • Seite 2 CHTUNG Dieses Zeichen weist darauf hin, dass im Geraet eine hohe ISIKO EINES Spannung vorliegt, die bei unsachgemaesser Behandlung ELEKT ISCHEN SCHLAGS des Geraetes zu einem elektrischen Schlag fuehren kann. VO SICHT : ISIKO EINES ELEKT ISCHEN SCHLAGS. NICHT …FFNEN! UM ELEKT ISCHE SCHLAEGE ZU VE MEIDEN, Dieses Zeichen weist darauf hin, dass das Geraet nur nach OEFFNEN SIE NICHT DAS GEHAEUSE UND BE UEH EN SIE...

  • Seite 3: Sicherheitshinweise

    008c es von der Stromversorgung, und benachrichtigen • Verwenden Sie immer nur das dem Instrument Sie Ihren Roland-Vertragspartner, wenn: beigefügte Netzteil. Verwenden Sie das Netzteil nicht mit anderen Instrumenten, da ansonsten ein • das Netzkabel bzw. das Netzteil beschädigt ist Kurzschluss auftreten kann.
  • Seite 4 Stromver- sorgung............................................. • Bevor Sie das Gerät im Ausland benutzen, sollten 110b Sie Ihren Roland-Vertragspartner zu Rate ziehen. • Bei Gewitter sollten Sie das Instrument vom Stromnetz trennen............................................. • Batterien dürfen nicht erhitzt, auseinander genommen, in Feuer bzw.

  • Seite 5: Wichtige Hinweise

    Tour-Hardcase. war (z.B. nach einem Transport), warten Sie, bis sich das Instrument der Raumtemperatur angepasst hat, bevor Sie es • Verwenden Sie nur ein von Roland empfohlenes Expression- einschalten. Ansonsten können durch Kondensierungs- Pedal (EV-5, zusätzliches Zubehör). Die Verwendung eines Flüssigkeit Schäden verursacht werden.

  • Seite 6: Behandlung Von Cd-Roms

    Sie geschützte Daten kommerziell nutzen möchten, setzen Sie sich bitte direkt mit dem Copyright-Besitzer in Verbindung. • Roland übernimmt keine Haftung für die Konsequenzen, die sich aus der Verletzung von Copyright-Interessen ergeben können. • Berühren Sie nicht die elektrischen Kontakte. Achten Sie darauf, dass die Kontakte nicht verschmutzen.

  • Seite 7: Inhaltsverzeichnis

    Auswahl einer Phrase für die Wiedergabe..26 Einschalten..........15 Abspielen bzw. Stoppen einer Phrase ... 26 Ausschalten ..........15 Verwendung eines Pedals ........26 Halten von Noten (HOLD)......26 Der Aufbau des GAIA SH-01 .... 16 Anschließen eines Expression-Pedals Die grundsätzliche Struktur.........16 (EXPRESSION)..........27 Controller-Sektion.......16 Die V-LINK-Funktion........... 27 Klangerzeugungs-Sektion ....16...
  • Seite 8 Der USB-Speicher ......61 Die Effekte (EFFECTS) ..........38 Die Distortion-Effekte ......38 Verwendung eines USB-Speichers....... 61 Die Modulations-Effekte ......38 Initialisieren des USB-Speichers ....61 Delay ..........38 Sichern von User-Patches auf dem USB-Speicher 62 Reverb..........39 Zurückübertragen der User-Patches vom USB- Weitere Effekte........39 Speicher in den internen Speicher ....

  • Seite 9: Eigenschaften

    Der GAIA SH-01 unterstützt USB MIDI bzw. USB AUDIO, so Der GAIA SH-01 besitzt 37 anschlagdynamische Tasten und dass Sie sowohl Ihr Spiel auf dem GAIA SH-01 als auch das ein kompaktes Gehäuse mit geringem Gewicht. über den EXT IN-Anschluss eingespeiste Signal mit einer DAW- Er kann auch mit Batterien betrieben werden und ist daher Software aufzeichnen können.

  • Seite 10: Die Bedienoberfläche Und Anschlüsse10

    Die Bedienoberfläche und Anschlüsse [8] EFFECTS (S. 38 Der GAIA SH-01 besitzt fünf Effekt-Sektionen: Distortion, D BEAM (S. 21) Flanger, Delay, Reverb und Low Boost. Jeder dieser Effekte Schaltet die D BEAM-Funktion ein bzw. aus. Durch Bewegen kann individuell eingestellt werden.
  • Seite 11 Die Bedienoberfläche und Anschlüsse [10] [USER PATCH]-Taster (S. 18) Wählen User-Patches aus. [V-LINK]-Taster (S. 27 Wenn Sie die Taster [PRESET PATCH] und [USER PATCH] Schaltet die V-LINK-Funktion ein bzw. aus. gleichzeitig drücken, wird die Manual-Funktion aktiviert, bei [TAP TEMPO]-Taster (S. 23) der die Einstellungen den aktuellen Regler-Positionen Ermöglicht die Eingabe des Tempos für den Arpeggiator bzw.
  • Seite 12 Ermöglicht das Austauschen von Audio- bzw. MIDI- Informationen mit einem Rechner mit Audio- oder MIDI- [18] Interface. PHONES (Headphones)-Buchse (S. 14 Hier kann ein Kopfhörer angeschlossen werden (Roland RH- USB MEMORY-Anschluss (S. 61) Serie). Hier kann ein USB-Speicher (USB Stick) angeschlossen werden.

  • Seite 13: Vorbereitungen

    Batterien austauschen bzw. die im Einsetzen der Batterien Instrument verwendeten Batterien wieder aufladen. Der GAIA SH-01 kann über 8 AA Nickel-Metal Hydrid- Batterien (NiMH) mit Strom versorgt werden. 1. Drücken Sie die beiden Kunststoff-Laschen nach innen, und nehmen Sie die Abdeckung des Batteriefaches ab.

  • Seite 14: Batterien, Die Verwendet Werden Können

    Batterien auslaufen, sich überhitzen oder sogar explodieren. POWER SAVE MODE Sie können den GAIA SH-01 so einstellen, dass dieses in den Ruhezustand versetzt wird, wenn innerhalb eines bestimmten Zeitraumes das Instrument nicht betätigt wurde. Wenn Sie * Verkabeln Sie das Instrument möglichst immer in stereo, um dann auf der Tastatur spielen bzw.

  • Seite 15: Ein- Und Ausschalten

    Instrument wieder aus und nach kurzer Zeit wieder ein. 4. Schalten Sie das Verstärkersystem und die anderen Geräte ein, und stellen Sie an diesen die gewünschte Lautstärke ein. 5. Stellen Sie mit dem [VOLUME]-Regler die gewünschte Lautstärke des GAIA SH-01 ein.

  • Seite 16: Der Aufbau Des Gaia Sh-01

    Klangerzeugungs-Sektion Reglerbewegungen aufzeichnen und damit eine Automation erzeugen. Die interne Klangerzeugung empfängt die Steuerbefehle der Controller-Sektion und spielt einen Sound bzw. verändert diesen je nach Auswahl des Controllers. Effekte Der GAIA SH-01 besitzt verschiedene Effekte, die individuell eingestellt werden können.

  • Seite 17: Der Aufbau Des Speichers

    Der Aufbau des GAIA SH-01 Der Temporärspeicher Der Aufbau des Speichers Der Arbeitsspeicher Der GAIA SH-01 besitzt drei Speicherbereiche: Der Hier werden die aktuellen Einstellungen des Patches abgelegt. Temporärspeicher (der Arbeitsspeicher), der überschreibbare Wenn Sie einen Sound bzw. eine Phrase spielen, werden Speicher (User) und der Nicht-überschreibbare Speicher...

  • Seite 18: Spielen Des Gaia Sh-01

    NUMBER [A]-[H]-Taster. Bänke (BANK) Damit wird eine der Soundbänke A-H ausgewählt. Der GAIA SH-01 besitzt 8 Bänke (A-H). In jeder Bank befinden sich 8 Patches. Sie können die Bänke nach eigenen 3. Drücken Sie einen der NUMBER [1]-[8]-Taster. Vorstellungen organisieren, z.B. in Bank 1 nur Synth-Bässe, in Verschiedene Beispiele: Bank zwei ausschließlich Solo-Sounds.

  • Seite 19: Die Spieldynamik

    Spielen des GAIA SH-01 Preset-Gruppe/User-Gruppe/USB-Gruppe 2. Halten Sie den OCTAVE [DOWN/-]-Taster gedrückt, und drücken Sie eine der Tasten im Notenbereich “C2”-”C4” NUMBER 1–8 Damit wird die Bandbreite für die Tonhöhenänderung nach unten bestimmt. Die Spieldynamik Bandbreite der Änderung Über die Anschlagdynamik der Tastatur können Sie sowohl 3.

  • Seite 20: Versetzen Der Oktavlage (Octave Up/Down)

    Spielen des GAIA SH-01 zusätzlich entweder des OCTAVE [UP/+]-Taster bzw. Versetzen der Oktavlage OCTAVE [DOWN/-]-Taster. Um wieder die normale Tonhöhe zu erreichen, halten Sie den [TRANSPOSE]- (OCTAVE UP/DOWN) Taster gedrückt, und drücken Sie gleichzeitig beide OCTAVE [UP/+]- und OCTAVE [DOWN/-]-Taster (die leuchtende OCTAVE Taster-Anzeige sowie die Sie können die Oktavlage der Tastatur im Bereich von “3...

  • Seite 21: Verändern Der Tonhöhe Bzw. Der Lautstärke Mit Dem D Beam-Controller

    Spielen des GAIA SH-01 müssen Sie auf den Einsatz des D BEAM-Controllers verzichten, es sein denn, Sie können die Lichtquelle filtern. Sie können die Portamento-Zeit auch wie folgt einstellen: Siehe “PORTAMENTO TIME” (S. 46). Verändern der Tonhöhe (PITCH) Verändern der Tonhöhe bzw.

  • Seite 22: Verändern Der Lautstärke (Volume)

    Spielen des GAIA SH-01 Automatisches Abspielen von Verändern der Lautstärke (VOLUME) Notenfolgen (ARPEGGIO) 1. Drücken Sie den [VOLUME]-Taster. so dass die Anzeige leuchtet. 1. Drücken Sie den [ARPEGGIO]-Taster, so dass die Anzeige 2. Spielen Sie auf der Tastatur, und bewegen Sie Ihre Hand leuchtet.

  • Seite 23: Einstellen Der Spielweise Des Arpeggios

    Spielen des GAIA SH-01 Verändern des Tempos (TAP Einstellen der Spielweise des Arpeggios TEMPO) Der GAIA SH-01 besitzt 64 voreingestellte Arpeggio- Variationen, welche über die [BANK]-Taster und NUMBER [1]- [8]-Taster ausgewählt werden. 1. Halten Sie den [CANCEL/SHIFT]-Taster gedrückt, und drücken Sie den [ARPEGGIO]-Taster.

  • Seite 24: Aufnahme Einer Phrase Bzw. Einer Reglerbewegung (Phrase Recorder)

    Spielen des GAIA SH-01 Aufnahme einer Phrase bzw. einer Reglerbewegung (PHRASE RECORDER) Sie können das Spielen von Noten oder/und das Bewegen von Reglern als MIDI-Steuerdaten aufzeichnen und diese Nach einem eintaktigen Vorzähler wird die Aufnahme Daten danach wiederholt (im Loop) abspielen.

  • Seite 25: Löschen Von Daten Bei Laufender Aufnahme

    Spielen des GAIA SH-01 1. Halten Sie den [REC]-Taster gedrückt, und drücken Sie den Löschen von Daten bei laufender [WRITE]-Taster. Aufnahme Sie können bei laufender Aufnahme Noten löschen. 1. Drücken Sie bei laufender Aufnahme den [BANK]-Taster. Der [WRITE]-Taster und der NUMBER-Taster der aktuell gewählten Phrase blinken, und die weiteren sieben...

  • Seite 26: Auswahl Einer Phrase Für Die Wiedergabe

    Spielen des GAIA SH-01 Verwendung eines Pedals Auswahl einer Phrase für die Wiedergabe Wenn Sie einen Pedal-Schalter (DP-Serie, FS-5U) oder ein Expression-Pedal (EV-5) an die PEDAL-Buchse auf der Rückseite 1. Halten Sie den [REC]-Taster gedrückt, und drücken Sie anschließen, können Sie Funktionen über ein Fußpedal einen der NUMBER [1]-[8]-Taster, um die entsprechende steuern.

  • Seite 27: Anschließen Eines Expression-Pedals (Expression)

    Anschließen eines Expression-Pedals (EXPRESSION) Über V-LINK können Sie Sound und Bild synchronisieren. Wenn der GAIA SH-01 über MIDI mit einem V-LINK- Wenn Sie an die PEDAL-Buchse auf der Rückseite ein kompatiblen Videogerät verbunden ist (z.B. dem EDIROL P- Expression-Pedal (EV-5) anschließen, können Sie die Lautstärke 10), können Sie über die Tasten Bilddaten und Videoclips...

  • Seite 28: Erstellen Eigener Sounds

    Die Hüllkurve ermöglicht eine Zeit-variable Änderung von Die oben gezeigte Graphik beschreibt, welche Parameter den Tonhöhe, Filter und Lautstärke, jeweils unabhängig Sound des GAIA SH-01 gestalten. voneinander Die drei Basiselemente des Sounds • Tonhöhe: PITCH ENV (Pitch Envelope, S. 32 (OSC, FILTER, AMP) •...

  • Seite 29: Zyklische Modulationen (Lfo)

    Sie können mithilfe des LFO (S. 36) die Tonhöhe, das Filter und die Lautstärke auch zyklisch modulieren [SELECT]-Taster [ON]-Taster Der GAIA SH-01 besitzt drei LFOs, einen LFO pro Tone. Auswahl Tone 1 Tone 1 ein/aus TONE 1 ON: leuchtet (rot) ON: leuchtet (grün)

  • Seite 30: Angleichen Der Tone-Einstellungen Auf Die Aktuellen Positionen Der Regler (Manual)

    Erstellen eigener Sounds Auswahl der Wellenform und Angleichen der Tone-Einstellungen auf die aktuellen Positionen der Regler Bestimmen der Tonhöhe (MANUAL) (OSC) Mithilfe der Manual-Funktion können Sie den Sound so einstellen, dass dieser die aktuellen Regler-Positionen übernimmt. 1. Halten Sie den [PRESET PATCH]-Taster gedrückt, und drücken Sie den [USER PATCH]-Taster.
  • Seite 31 Erstellen eigener Sounds [VARIATION]-Taster Die OSC 1-Wellenform wird wie in nachfolgender Abbildung Bestimmt die Variation (1–3) der jeweiligen Wellenform. Die gezeigt verändert, die OSC 2-Wellenform wird original Anzeige des [WAVE]-Tasters leuchtet entsprechend farbig (rot, ausgegeben. Dieser Effekt wird erzeugt, wenn die Tonhöhe grün) bzw.

  • Seite 32: Einstellen Der Filter-Frequenz (Filter)

    Erstellen eigener Sounds [PW]-Regler Einstellen der Filter-Frequenz Wenn mit dem [WAVE]-Taster (S. 30) die Wellenform PULSE/ PWM ausgewählt ist, kann mit diesem Regler die Bandbreite (FILTER) des oberen Bereiches der Rechteck-Wellenform eingestellt werden, prozentual zum gesamten Wellenform-Zyklus. Ziehen des Reglers nach unten verringert die Pulsbreite und erzeugt einen Sound ähnlich einer Rechteck-Wellenform (Pulse Width = 50%).
  • Seite 33 Erstellen eigener Sounds HPF (High-Pass Filter) [MODE]-Taster Der High-pass Filter (HPF) lässt nur die Frequenzen Bestimmt den Filtertyp. oberhalb der Cutoff-Frequenz durch. Jedes Drücken dieses Tasters schaltet die Filtertypen wie folgt weiter: LPF -> HPF -> BPF -> PKG -> BYPASS -> LPF ... Lautstärke [SLOPE]-Taster Filter...
  • Seite 34 [RESONANCE]-Reglers keine Auswirkungen auf den hoch Sound. +100 Bei zu hoher Resonanz können Pfeifgeräusche (Feedback) entstehen. Bevor Sie die Resonanz verändern, sollten Sie sicherheitshalber die Gesamtlautstärke des GAIA SH-01 herabsetzen. -100 niedrig Note FILTER ENV (Filter-Hüllkurve) Die Filter-Hüllkurve ermöglicht das Einstellen eines zeitlichen Verlaufes für die Veränderung der Filter-Frequenz.

  • Seite 35: Die Lautstärke-Parameter (Amp)

    Erstellen eigener Sounds [A] (Attack Time)-Regler Die Lautstärke-Parameter Bestimmt die Zeit von “Spielen einer Note” bis “Erreichen der höchsten bzw. niedrigsten Cutoff-Frequenz”. (AMP) Schieben des Reglers nach oben verlängert die Zeit, Schieben nach unten verkürzt die Zeit. [D] (Decay Time)-Regler Bestimmt die Zeit von “höchster bzw.

  • Seite 36: Modulieren Des Sounds (Lfo)

    Erstellen eigener Sounds [R] (Release Time)-Regler Modulieren des Sounds (LFO) Bestimmt die Zeit von “Loslassen der Taste” bis “die Lautstärke erreicht ihren minimalen Wert”. Schieben des Reglers nach oben verlängert die Zeit, Schieben nach unten verkürzt die Zeit. Bestimmt die Stereo-Position des Sounds. 1.
  • Seite 37 Erstellen eigener Sounds Der [TEMPO SYNC]-Taster Der [AMP DEPTH]-Regler Dieser Taster ermöglicht die Synchronisation der LFO- Steuert die Lautstärke-Modulation durch den LFO (Tremolo). Geschwindigkeit relativ zu einem Notenwert zum Tempo des Schieben des Reglers nach oben (“+”-Einstellungen) verstärkt Arpeggios bzw. des Phrase Recorders. die Modulation.

  • Seite 38: Die Effekte (Effects)

    Verringert die Bitbreite bzw. Sampling Rate und erzeugt einen typischen Lofi-Sound. Mit den Effekten können die Sounds zusätzlich beeinflusst Die Modulations-Effekte werden. Der GAIA SH-01 besitzt fünf verschiedene Effekte: DIST, Die Modulations-Effekte modulieren die Sounds zyklisch. FLANGER, DELAY, REVERB und LOW BOOST. [FLANGER]-Taster Der [SELECT CONTROL]-Taster Erzeugt zusätzlich zum Originalsound einen Effekt ähnlich...

  • Seite 39: Reverb

    Erstellen eigener Sounds Reverb 3. Drücken Sie den NUMBER [1]–[8]-Taster, auf den Sie die Einstellungen sichern möchten.. Fügt einen Halleffekt hinzu. Dadurch werden die vorherigen Einstellungen des gewählten [REVERB]-Taster Speicherplatzes überschrieben. Schaltet den Halleffekt ein bzw. aus. * Wenn Sie den Vorgang abbrechen möchten, drücken Sie Weitere Effekte an dieser Stelle den [CANCEL/SHIFT]-Taster.

  • Seite 40: Spielen Zu Einem Audio Player

    Audiogerät ein, und stellen Sie an dem entsprechenden Gerät die gewünschte Lautstärke ein. 1. Schließen Sie den Audio Player an die EXT IN-Buchse auf 2. Stellen Sie am GAIA SH-01 mit dessen [LEVEL]-Regler die der Bedienoberfläche an. Ausgabelautstärke ein. Verwenden Sie nur Audiokabel ohne integrierten Widerstand.

  • Seite 41: Verringern Der Lautstärke Des Signals In Der Mitte Des Stereofeldes (Center Cancel)

    Spielen zu einem Audio Player Beschreibung Verringern der Lautstärke des 1 (erloschen) Die Mitten-Frequenzen und hohen Frequenzen Signals in der Mitte des des Signals in der Mitte des Stereofeldes werden gefiltert. Stereofeldes (CENTER CANCEL) 2 (rot) Die tiefen Frequenzen des Signals in der Mitte des Stereofeldes werden gefiltert.

  • Seite 42: Verbindung Zu Externen Geräten

    USB auf einem Rechner als Audiodaten aufzeichnen. Das Audiosignal der DAW-Software kann über USB an den Wenn Sie den GAIA SH-01 über den USB COMPUTER- SH-01 geleitet werden und wird über die OUTPUT-Buchsen Anschluss mit einem Rechner verbinden, können Sie die des SH-01 ausgegeben.

  • Seite 43: Verwenden Des Sh-01 Als Midi-Controller Oder Als Midi-Soundmodul

    Verbindung zu externen Geräten Verwenden des SH-01 als Spielen der Sounds des SH-01 mit einem externen MIDI-Sequenzer MIDI-Controller oder als MIDI-Soundmodul Verbinden Sie den MIDI OUT-Anschluss des Sequenzers mit dem MIDI IN-Anschluss des SH-01. MIDI (Musical Instrument Digital Interface) ist ein weltweiter Standard für die Übertragung von Steuerdaten zwischen Instrumenten und Geräten (wie z.B.

  • Seite 44: Spielen Eines Externen Midi-Soundmoduls Mit Dem Sh-01

    Verbindung zu externen Geräten Spielen eines externen MIDI- Soundmoduls mit dem SH-01 Sie können den SH-01 als MIDI-Controller für externe MIDI- Instrumente verwenden. Verbinden Sie den MIDI OUT-Anschluss des SH-01 mit dem MIDi IN-Anschluss des externen MIDI-Instrumentes. MIDI OUT MIDI- Kabel MIDI IN MIDI-Soundmodul...

  • Seite 45: Liste Der Parameter

    Liste der Parameter Patch-Parameter COMMON Parameter Wert Beschreibung Bedienvorgang Halten Sie den [CANCEL/SHIFT]-Taster, Bei “On” wird der LFO-Zyklus neu und drücken Sie den [TEMPO SYNC]- gestartet, wenn eine Note gespielt wird. LFO KEY TRIGGER OFF, ON Taster. Der MODULATION LFO kann mit dieser Taster-Anzeige leuchtet: ON Einstellung nicht gesteuert werden.
  • Seite 46 Liste der Parameter Halten Sie den [PORTAMENTO]-Taster, und drücken Sie den OCTAVE [UP/+] oder OCTAVE [DOWN/-]-Taster. Halten Sie den [PORTAMENTO]-Taster, und drücken Sie einen der NUMBER [1]– NUMBER [8]-Taster. Halten Sie den [PORTAMENTO]-Taster, und bewegen Sie den LFO [FADE TIME]- Regler.
  • Seite 47 Liste der Parameter Parameter Wert Beschreibung Bedienvorgang SAW, SQR, Drücken Sie den [WAVE]-Taster so oft, PULSE, WAVE Bestimmt die Wellenform. bis die gewünschte Wellenform TRI, SIN, NOISE, augewählt ist. SUPER SAW Drücken Sie den [VARIATION]-Taster so VARIATION Bestimmt die Variation der Wellenform. oft, bis die gewünschte Variation der Wellenform augewählt ist.
  • Seite 48 Liste der Parameter Parameter Wert Beschreibung Bedienvorgang 0–127 Bestimmt die Lautstärke des Tones. Drehen Sie den [LEVEL]-Regler. LEVEL Bestimmt die Attackzeit der Lautstärke- 0–127 Bewegen Sie den [A]-Regler. Hüllkurve. Bestimmt die Decayzeit der Lautstärke- 0–127 Bewegen Sie den [D]-Regler. Hüllkurve. Bestimmt den Sustain Level der 0–127 Bewegen Sie den [S]-Regler.
  • Seite 49 Liste der Parameter MODULATION LFO Parameter Wert Beschreibung Bedienvorgang 1. Halten Sie den [CANCEL/SHIFT]- Taster, und drücken Sie den Pitch Bend/Modulationshebel ganz nach vorne. TRI, SIN, SAW, SHAPE SQR, S&H, Bestimmt die LFO-Wellenform. 2. Drücken Sie den [SHAPE]-Taster, um RANDOM die Wellenform auszuwählen.
  • Seite 50 Liste der Parameter 1. Halten Sie den [CANCEL/SHIFT]- Taster, und drücken Sie den Pitch Bend/Modulationshebel ganz nach vorne. Bestimmt die Stärke der Modulation der FILTER DEPTH -63–+63 Cutoff-Frequenz. 2. Bewegen Sie den [FILTER DEPTH]- Regler. 3. Drücken Sie den [CANCEL/SHIFT]- Taster.

  • Seite 51: D Beam Assign-Parameter

    Liste der Parameter D BEAM ASSIGN-Parameter Drücken Sie den D BEAM [EFFECTS/ASSIGN]-Taster. Die Veränderungen betreffen den aktuell gewählten Tone. Um einen Parameter zuzuweisen, halten Sie den D BEAM [EFFECTS/ASSIGN]-Taster gedrückt, und bewegen Sie den gewünschten Bedienregler. Die D BEAM ASSIGN-Parameter können mit nicht mithilfe des [CANCEL/SHIFT]-Tasters verändert werden. Parameter Wert Beschreibung...

  • Seite 52: Effekt-Parameter

    Liste der Parameter Effekt-Parameter Effekt Parameter Wert Beschreibung Bedienvorgang Bestimmt die Stärke der Drehen Sie den [CONTROL 1]- [DIST] Drive 0–127 Verzerrung. Regler. Halten Sie den [CANCEL/SHIFT]- Drehen Sie den [CONTROL 1]- Type 1–6 Taster, und drehen Sie den Regler. [CONTROL 1]-Regler.
  • Seite 53 Liste der Parameter Bestimmt die Stärke des Pitch Drehen Sie den [CONTROL 1]- [PITCH SHIFTER] Pitch -12–+12 Shift-Effektes (in Halbtonschritten). Regler. Halten Sie den [CANCEL/SHIFT]- 0–50 Bestimmt die Stärke der Detune Taster, und drehen Sie den [Cent] Verstimmung. [CONTROL 1]-Regler. -12, -7, -5, - 2, -1, 0, Halten Sie den [CANCEL/SHIFT]-...

  • Seite 54: System-Parameter

    Liste der Parameter System-Parameter Parameter Wert Beschreibung Bedienvorgang 1. Drücken Sie den OCTAVE [UP/+]- OCTAVE SHIFT -3–+3 Versetzt die Oktavlage der Tastatur. Taster bzw. OCTAVE [DOWN/-]- Taster. Drücken Sie den [TRANSPOSE]-Taster. TRANSPOSE- Schaltet die Transponierung ein bzw. OFF, ON Taster-Anzeige leuchtet: ON Schalter aus.
  • Seite 55 Liste der Parameter 1. Halten Sie den [CANCEL/SHIFT]- Taster, und drücken Sie den [V- LINK]-Taster. Bestimmt die Gesamt-Lautstärke des MASTER LEVEL 0–127 Instrumentes. 2. Drehen Sie den [LEVEL]-Regler. 3. Drücken Sie den [CANCEL/SHIFT]- Taster. Bestimmt die Referenz-Tonhöhe des 415.30–466.20 Halten Sie den [CANCEL/SHIFT]-Taster, MASTER TUNE Instrumentes.

  • Seite 56: Midi-Parameter

    Liste der Parameter 1. Halten Sie den [CANCEL/SHIFT]- Das Tempo wird zum Patch-Tempo CLOCK SOURCE PATCH synchronisiert. Taster, und drücken Sie den [V- Das Tempo wird zum System-Tempo LINK]-Taster. SYSTEM synchronisiert. 2. Halten Sie den LFO [TEMPO SYNC]- Das Tempo wird über MIDI IN MIDI Taster, und drücken Sie einen der synchronisiert.
  • Seite 57 Liste der Parameter 1. Halten Sie den [CANCEL/SHIFT]- Taster, und drücken Sie den [V- LINK]-Taster. 2. Halten Sie den FILTER [SLOPE]- Bei “On” werden die über MIDI IN empfangenen MIDI-Meldungen Taster, und drücken Sie den SOFT THRU OFF, ON unverändert über MIDI OUT weiter [EFFECTS ON/OFF]-Taster.
  • Seite 58 Liste der Parameter MIDI TX 1. Halten Sie den [CANCEL/SHIFT]- Taster, und drücken Sie den [V- LINK]-Taster. 2. Halten Sie den [PLAY/STOP]-Taster, Bei “On” werden bei Drücken einer der TX PROGRAM NUMBER [1]–[8]-Taster oder [BANK]- und drücken Sie den [PRESET OFF, ON CHANGE Taster Programmwechsel-Befehle...

  • Seite 59: Weitere Parameter

    Liste der Parameter Weitere Parameter Parameter Wert Beschreibung Bedienvorgang 1. Halten Sie den [CANCEL/SHIFT]- Taster, und drücken Sie den [V- LINK]-Taster. 2. Halten Sie den [PLAY/STOP]-Taster, RECORDER SYNC Bei “On” werden MIDI Clock-Meldungen und drücken Sie den EFFECTS OFF, ON OUTPUT (F8) über MIDI übertragen.

  • Seite 60: Manual

    Liste der Parameter 1. Halten Sie den [CANCEL/SHIFT]- Taster, und drücken Sie den [V- LINK]-Taster. 2. Halten Sie den EXT IN [MUTE]- Wenn der SH-01 in der hier Taster, und drücken Sie einen der OFF, 1 min, angegebenen Zeit nicht berührt wird, POWER SAVE 3 min, 5 min, 10 NUMBER [1]–[8]-Taster.

  • Seite 61: Der Usb-Speicher

    Der USB-Speicher Der GAIA SH-01 besitzt einen USB Memory-Anschluss, an den Initialisieren des USB-Speichers Sie einen USB Stick anschließen können. Verwendung eines USB- Damit der USB-Speicher mit dem GAIA SH-01 verwendet werden kann, muss dieser am Instrument formatiert werden. Speichers Dabei werden alle vorherigen Daten des USB-Speichers Stecken Sie den USB Stick in den USB-Anschluss.auf der...

  • Seite 62: Sichern Von User-Patches Auf Dem Usb-Speicher

    Der USB-Speicher Sichern von User-Patches auf dem Speichern einer Phrase auf dem USB- USB-Speicher Speicher Sie können alle 64 User-Patches auf dem USB-Speicher Sie können alle 8 aufgenommenen Phrasen auf dem USB- sichern. Speicher sichern. 1. Halten Sie den [CANCEL/SHIFT]-Taster gedrückt, und 1.

  • Seite 63: Erstellen Einer Sicherheitskopie Aller Daten (Backup)

    Der USB-Speicher Erstellen einer Sicherheitskopie aller Daten (Backup) Mit diesem Vorgang können Sie eine Sicherheitskopie (Backup) der Daten aller 64 Patches, aller 8 Phrasen sowie der System-Einstellungen erstellen. Alle Daten werden in einem Paket abgelegt. 1. Halten Sie den [CANCEL/SHIFT]-Taster gedrückt, und drücken Sie gleichzeitig den [TONE COPY]-Taster und USB MEMORY [PATCH]-Taster.

  • Seite 64: Abrufen Der Werksvoreinstellungen

    Abrufen der Werksvoreinstellungen Dieser Vorgang wird auch als “Factory Reset” bezeichnet. Dadurch werden alle Einstellungen und Sounds im Instrument auf deren Werksvoreinstellungen zurück gesetzt. Sichern Sie Ihre Daten ggf. vorher auf einem USB-Speicher. Siehe “Erstellen einer Sicherheitskopie aller Daten (Backup)” (S. 63) 1.

  • Seite 65: Mögliche Fehlerursachen

    Mögliche Fehlerursachen Wenn sich das Instrument nicht so verhält wie erwartet, versuchen Sie zunächst, den Fehler anhand der nachfolgend beschriebenen Fehlerursachen zu ermitteln. Gelingt dieses nicht, benachrichtigen Sie Ihren Roland-Vertragspartner. Allgemein Symptom Ursache Abhilfe Referenz Das Instrument Stellen Sie sicher, dass der Netzadapter korrekt lässt sich nicht...
  • Seite 66 USB-Speicher Symptom Ursache Abhilfe Referenz Der USB-Speicher Überprüfen Sie das Format des USB- Der GAIA SH-01 kann nur USB-Speicher S. 61 wird nicht erkannt. Speichers. erkennen, die das FAT-Format besitzen. Es können keine Daten auf dem Ist der USB-Speicher schreibgeschützt? USB-Speicher gesichert werden.

  • Seite 67: Technische Daten

    Technische Daten Tastatur 37 Tasten (anschlagdynamisch) Maximale 64 Stimmen Polyphonie Virtual Analog-Synthese (Parts: 1) Klangerzeugung (1 Oscillator + 1 Filter + 1 Amp + 3 Envelopes + 2 LFOs) x 3 PCM-Sounds mit GM2 Sound Map (Parts: 15, nur über MIDI ansteuerbar) Patch-Speicher Preset User...
  • Seite 68 Bedienungsanleitung (dieses Handbuch), Guide Book, CD-ROM (USB-Treiber), DVD Zubehör Video, AC-Adapter (PSB-1U), Netzkabel Keyboard Stand: KS-18Z (max. Höhe: 1 Meter) Zusätzliches Pedal-Schalter: DP-Serie Zubehör Expression Pedal: EV-5 USB-Speicher (Roland M-UF2G) * Änderungen der technischen Daten und des Designs bleiben vorbehalten. Für Druckfehler wird keine Haftung übernommen.

  • Seite 69: Midi-Implementationstabelle

    MIDI-Implementationstabelle Basic Default 1–16 1–16 Channel Changed 1–16 1–16 Default Mode 3 Mode 3 Messages Mode Mode 3, 4 (M = 1) Altered ************** Note 0–114 0–127 Number : ************** 0–127 True Voice Note On Velocity After Key’s Touch Channel’s Pitch Bend Control Change...

  • Seite 70: Index

    Index Effekt-Parameter ............52 ENV DEPTH A (Attack Time) Filter ENV ............. 35 AMP ENV ............35, 48 Pitch ENV ............. 32 FILTER ENV ............. 35, 47 Envelope ..............28 PITCH ENV ............. 32, 47 Expression ..............27 AC-Adapter ............... 13 EXT IN ..............
  • Seite 71 Index MIDI RX Portamento ..............20 Bank Select ............57 Portamento-Zeit ............ 20, 46 Remote Keyboard ..........57 Power Save Mode ..........14, 60 RX Program Change ..........57 Preset-Speicher ............17 MIDI TX Bank Select ............58 Edit Data .............. 58 Program Change ...........
  • Seite 72 Index Velocity ..............19 V-LINK-Funktion ............27 Volume ..............18 External In ............40 Werksvoreinstellungen ..........64 WRITE Protect-Funktion ..........39 WRITE-Funktion ............39...

  • Seite 73: Blockdiagramm

    Blockdiagramm...
  • Seite 74 MEMO...
