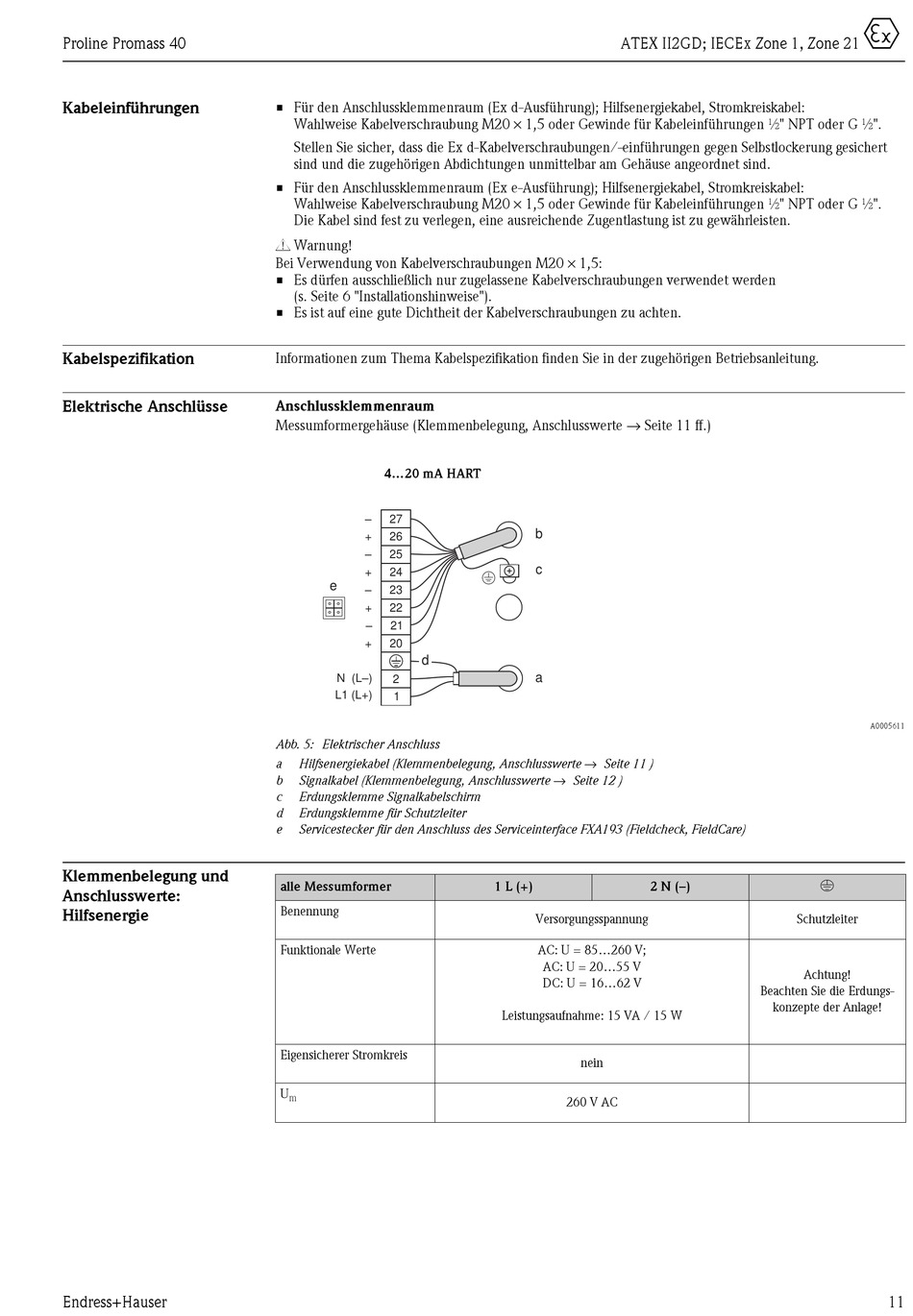

Kabeleinführungen; Kabelspezifikation; Elektrische Anschlüsse; Klemmenbelegung Und Anschlusswerte: Hilfsenergie - Endress+Hauser Proline Promass 40 Bedienungs- Und Sicherheitshinweise

Proline Promass 40
Kabeleinführungen

Kabelspezifikation

Elektrische Anschlüsse
Klemmenbelegung und
Anschlusswerte:
Hilfsenergie
Endress+Hauser
• Für den Anschlussklemmenraum (Ex d-Ausführung); Hilfsenergiekabel, Stromkreiskabel:
Wahlweise Kabelverschraubung M20 × 1,5 oder Gewinde für Kabeleinführungen ½" NPT oder G ½".
Stellen Sie sicher, dass die Ex d-Kabelverschraubungen/-einführungen gegen Selbstlockerung gesichert
sind und die zugehörigen Abdichtungen unmittelbar am Gehäuse angeordnet sind.
• Für den Anschlussklemmenraum (Ex e-Ausführung); Hilfsenergiekabel, Stromkreiskabel:
Wahlweise Kabelverschraubung M20 × 1,5 oder Gewinde für Kabeleinführungen ½" NPT oder G ½".
Die Kabel sind fest zu verlegen, eine ausreichende Zugentlastung ist zu gewährleisten.
#
Warnung!
Bei Verwendung von Kabelverschraubungen M20 × 1,5:
• Es dürfen ausschließlich nur zugelassene Kabelverschraubungen verwendet werden
(s. Seite 6 "Installationshinweise").
• Es ist auf eine gute Dichtheit der Kabelverschraubungen zu achten.
Informationen zum Thema Kabelspezifikation finden Sie in der zugehörigen Betriebsanleitung.
Anschlussklemmenraum
Messumformergehäuse (Klemmenbelegung, Anschlusswerte → Seite 11 ff.)
4...20 mA HART
– 27
+ 26
– 25
+ 24
e
– 23
+ 22
– 21
+ 20
d
N (L–)
2
L1 (L+)
1
Abb. 5: Elektrischer Anschluss
Hilfsenergiekabel (Klemmenbelegung, Anschlusswerte → Seite 11 )
a
Signalkabel (Klemmenbelegung, Anschlusswerte → Seite 12 )
b
c Erdungsklemme Signalkabelschirm
d Erdungsklemme für Schutzleiter
e Servicestecker für den Anschluss des Serviceinterface FXA193 (Fieldcheck, FieldCare)
alle Messumformer
Benennung
Funktionale Werte
Eigensicherer Stromkreis
U
m
ATEX II2GD; IECEx Zone 1, Zone 21
b
c
a
1 L (+) 2 N (–)
Versorgungsspannung
AC: U = 85...260 V;
AC: U = 20...55 V
DC: U = 16...62 V
Leistungsaufnahme: 15 VA / 15 W
nein
260 V AC
0
A0005611
*
Schutzleiter
Achtung!
Beachten Sie die Erdungs-
konzepte der Anlage!
11
