Elektrische Anschlüsse

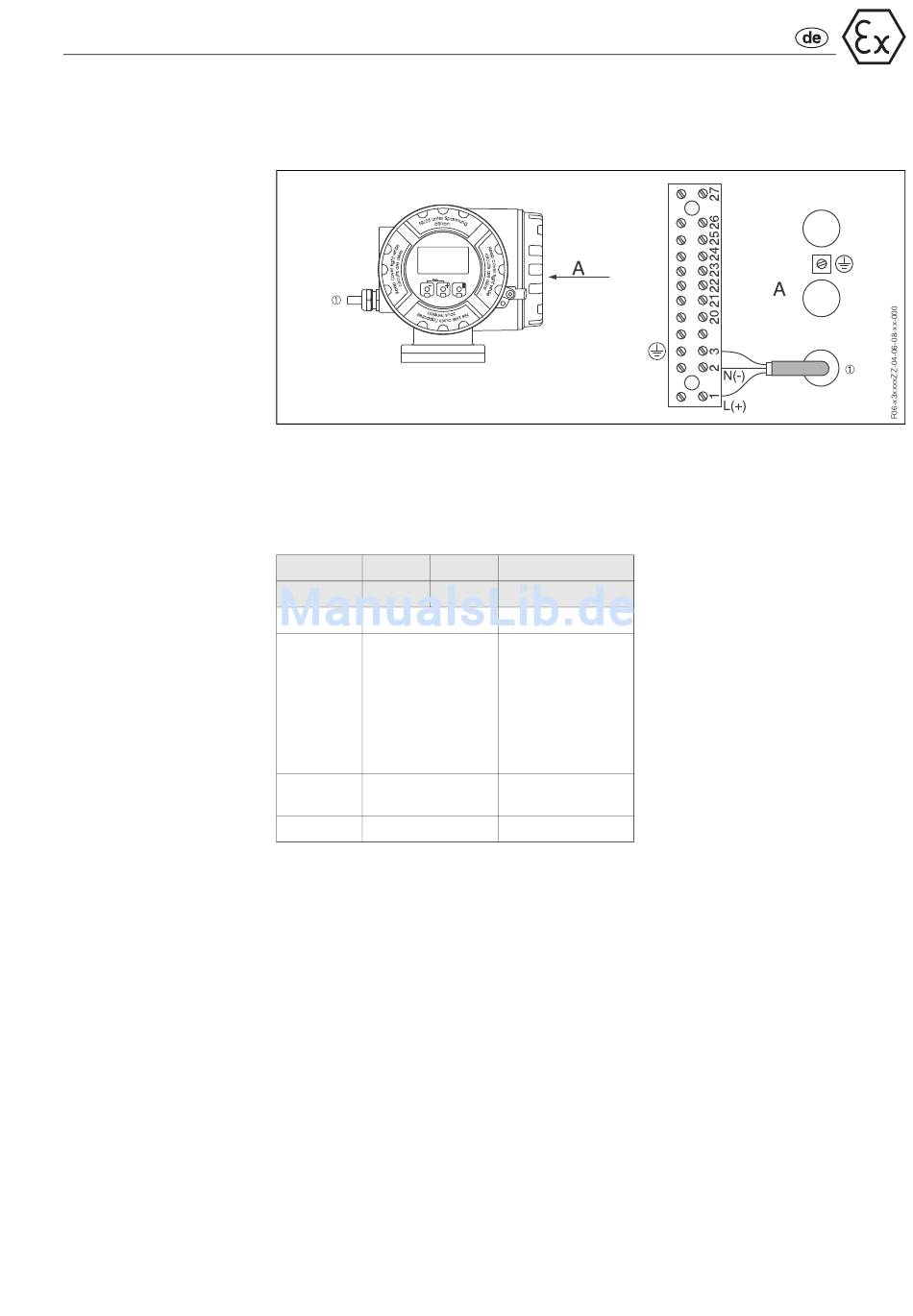

Anschluss Hilfsenergie Promag 53
➀ = Hilfsenergiekabel
Abb. 1:
A = Ansicht A
Die nachfolgende Tabelle beinhaltet jene Werte, welche unabhängig vom Typen-
schlüssel für alle Geräteausführungen identisch sind.
Klemmen 1
+ / – L (+)
Hilfsenergie ➀
Benennung
Funktionale AC: U = 85...260 V
Werte oder
AC: U = 20...55 V
oder
DC: U = 16...62 V
Leistungsaufnahme:
15 VA / 15 W
Nichteigens.
ja
Stromkreis
U = 260 V AC
m
2 3
N (–)
Erdanschluss
Achtung!
Beachten Sie die
Erdungskonzepte der
Anlage!
