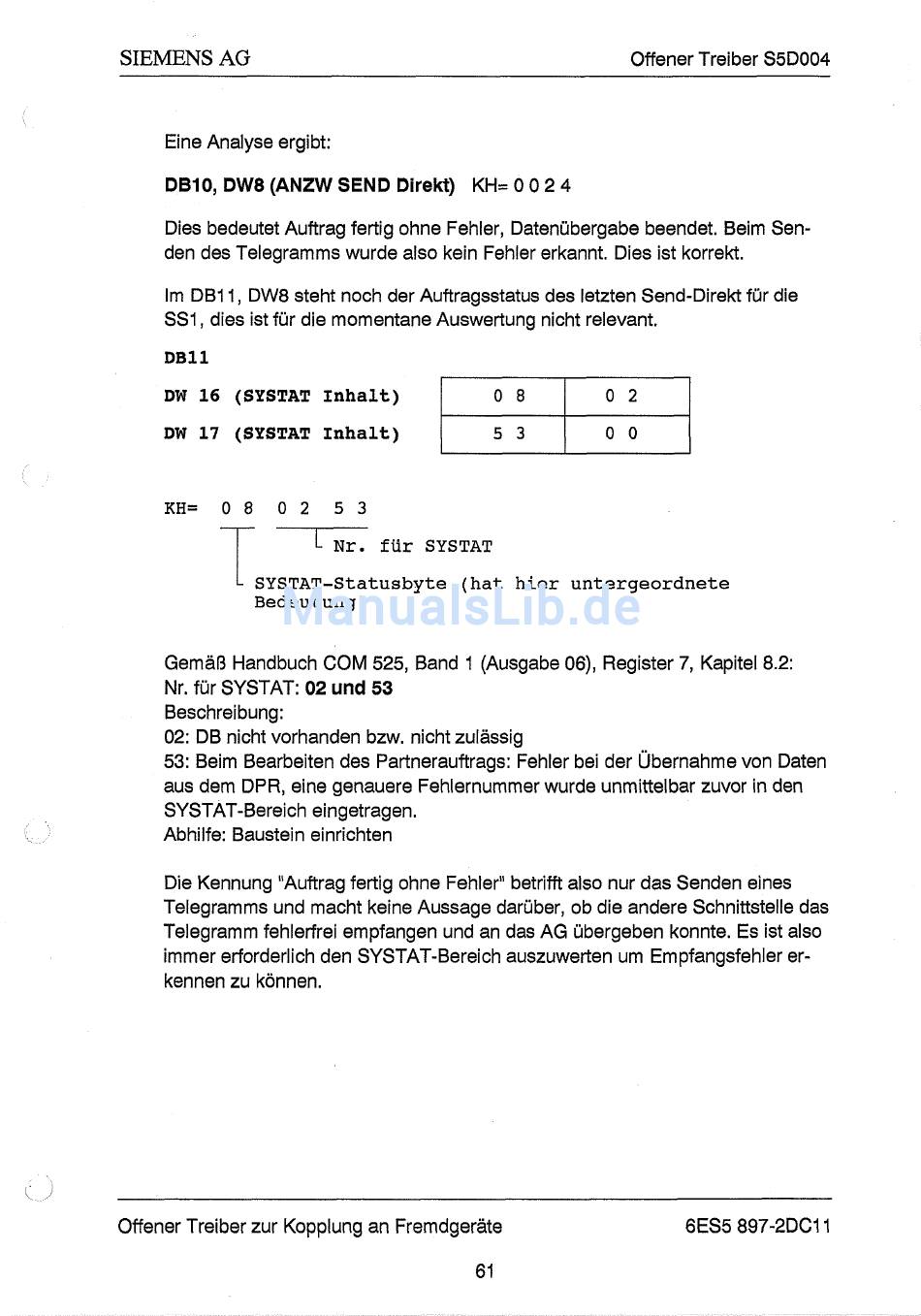

SIEMENS AG
Offener Treiber S5D004
Eine Analyse ergibt:
DB10, DW8 (ANZW SEND Direkt) KH= 0 0 2 4
Dies bedeutet Auftrag fertig ohne Fehler, Datenübergabe beendet. Beim Sen-
den des Telegramms wurde also kein Fehler erkannt. Dies ist korrekt.
Im DBI 1, DW8 steht noch der Auftragsstatus des letzten Send-Direkt für die
SS1
,
dies ist für die momentane Auswertung nicht relevant.
DBll
DW 16 (SYSTAT Inhalt)
DW 17 (SYSTAT Inhalt)
KH= 0 8 0 2 5 3
T
I
f ü r
SYSTAT
L SYSTAT-Statusbyte (hat hier untergeordnete
Bedeutung)
Gemäß Handbuch COM 525, Band 1 (Ausgabe 06), Register 7, Kapitel 8.2:
Nr. für SYSTAT: 02 und 53
Beschreibung:
02: DB nicht vorhanden bzw. nicht zulässig
53: Beim Bearbeiten des Partnerauftrags: Fehler bei der Übernahme von Daten
aus dem DPR, eine genauere Fehlernummer wurde unmittelbar zuvor in den
SYSTAT-Bereich eingetragen.
Abhilfe: Baustein einrichten
Die Kennung "Auftrag fertig ohne Fehler" betrifft also nur das Senden eines
Telegramms und macht keine Aussage darüber, ob die andere Schnittstelle das
Telegramm fehlerfrei empfangen und an das AG übergeben konnte. Es ist also
immer erforderlich den SYSTAT-Bereich auszuwerten um Empfangsfehler er-
kennen zu können.
1
Offener Treiber zur Kopplung an Fremdgeräte 6ES5 897-2DC11
61
