SIEMENS AG
Offener Treiber S5D004

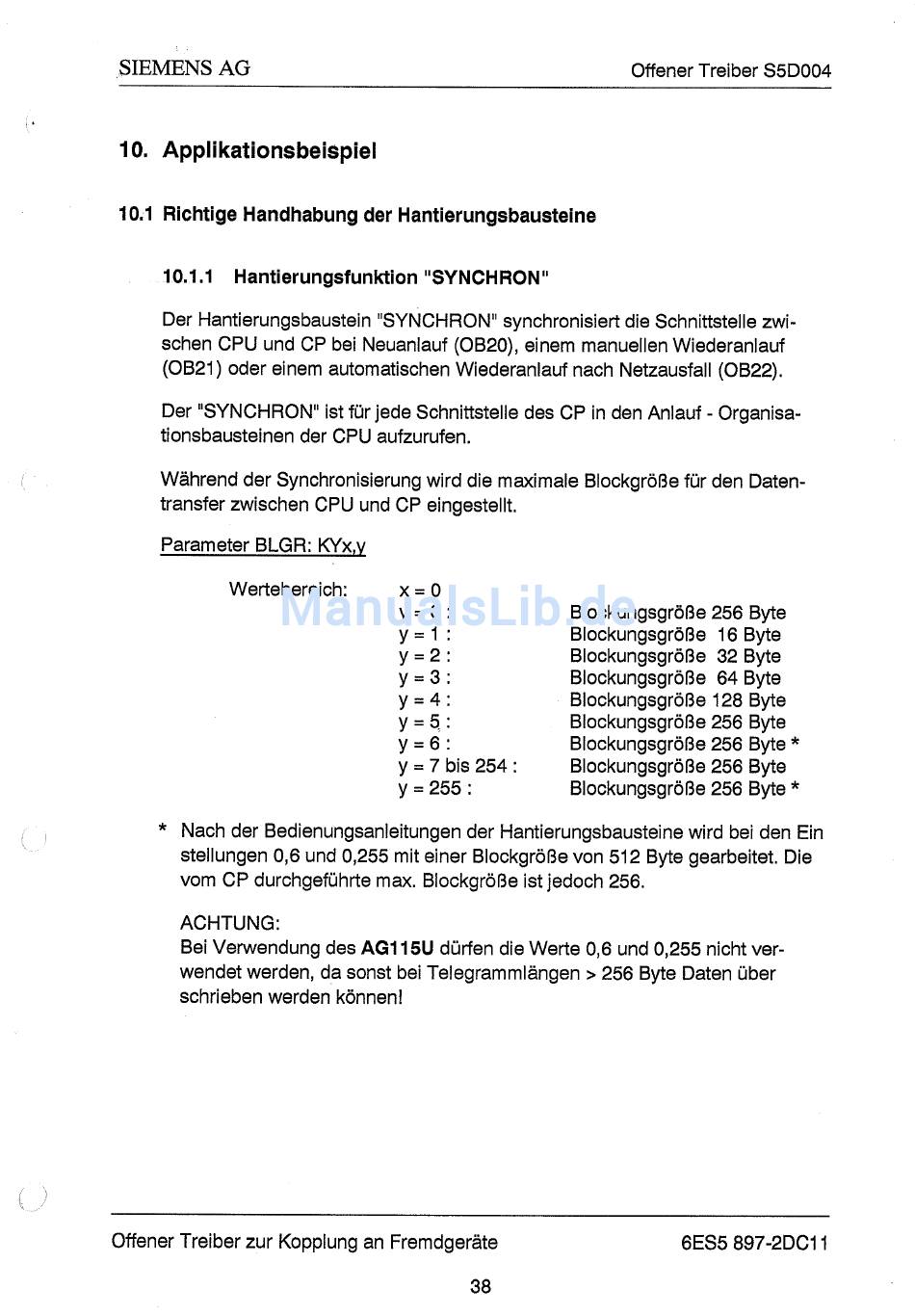

1 0. Applikationsbeispiel
10.1
Richtige Handhabung der Hantierungsbausteine
10.1 .I
Hantierungsfunktion "SYNCHRON"
Der Hantierungsbaustein "SYNCHRON" synchronisiert die Schnittstelle zwi-
schen CPU und CP bei Neuanlauf (OB20), einem manuellen Wiederanlauf
(OB21) oder einem automatischen Wiederanlauf nach Netzausfall (0822).
Der "SYNCHRON" ist für jede Schnittstelle des CP in den Anlauf
-
Organisa-
tionsbausteinen der CPU aufzurufen.
Während der Synchronisierung wird die maximale Blockgröße für den Daten-
transfer zwischen CPU und CP eingestellt.
Parameter BLGR: KYx,y
Wertebereich: x = O
y = O :
y = l :
y = 2 :
y = 3 :
y = 4 :
y = 5 :
y = 6 :
y
=
7 bis 254
:
Y
=
255
:
Blockungsgröße 256 Byte
Blockungsgröße 16 Byte
Blockungsgröße 32 Byte
Blockungsgröße 64 Byte
Blockungsgröße 128 Byte
Blockungsgröße 256 Byte
Blockungsgröße 256 Byte
*
Blockungsgröße 256 Byte
Blockungsgröße 256 Byte
*
*
Nach der Bedienungsanleitungen der Hantierungsbausteine wird bei den Ein
stellungen 0,6 und 0,255 mit einer Blockgröße von 512 Byte gearbeitet. Die
vom CP durchgeführte max. Blockgröße ist jedoch 256.
ACHTUNG:
Bei Verwendung des AG1 15U dürfen die Werte 0,6 und 0,255 nicht ver-
wendet werden, da sonst bei Telegrammlängen > 256 Byte Daten über
schrieben werden können!
Offener Treiber zur Kopplung an Fremdgeräte
38
