SIEMENS AG
Offener Treiber S5D004
7.

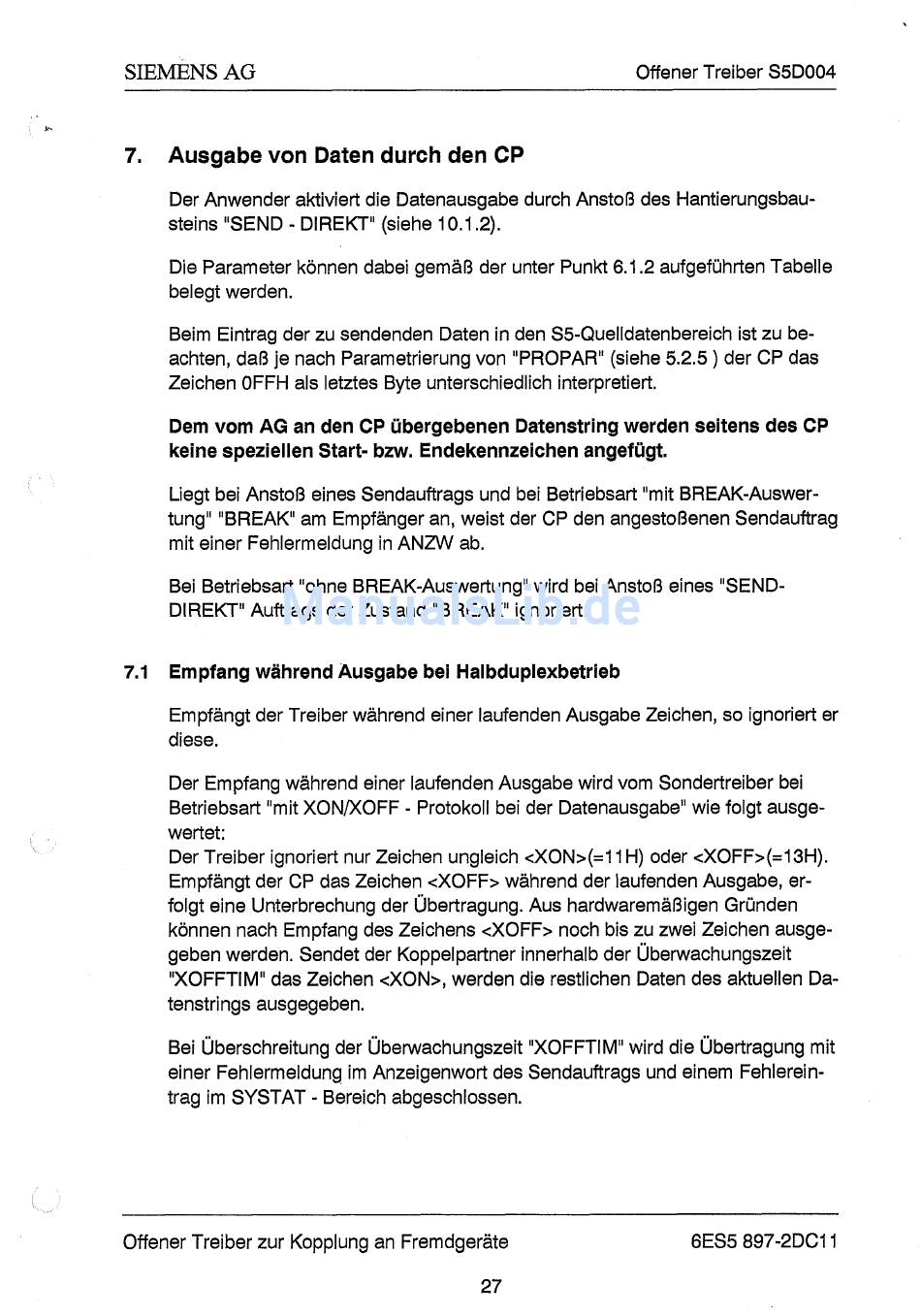

Ausgabe von Daten durch den CP
Der Anwender aktiviert die Datenausgabe durch Anstoß des Hantierungsbau-
steins "SEND
-
DIREKT" (siehe 10.1.2).
Die Parameter können dabei gemäß der unter Punkt 6.1.2 aufgeführten Tabelle
belegt werden.
Beim Eintrag der zu sendenden Daten in den S5-Quelldatenbereich ist zu be-
achten, daß je nach Parametrierung von "PROPAR" (siehe 5.2.5 ) der CP das
Zeichen OFFH als letztes Byte unterschiedlich interpretiert.
Dem
vom
AG an den CP übergebenen Datenstring werden seitens des CP
keine speziellen Start- b m . Endekennzeichen angefügt.
Liegt bei Anstoß eines Sendauftrags und bei Betriebsart "mit BREAK-Auswer-
tung" "BREAK" am Empfänger an, weist der CP den angestoßenen Sendauftrag
mit einer Fehlermeldung in ANZW ab.
Bei Betriebsart "ohne BREAK-Auswertung" wird bei Anstoß eines "SEND-
DIREKT" Auftrags der Zustand "BREAK" ignoriert.
7.1
Empfang während Ausgabe bei Halbduplexbetrieb
Empfängt der Treiber während einer laufenden Ausgabe Zeichen, so ignoriert er
diese.
Der Empfang während einer laufenden Ausgabe wird vom Sondertreiber bei
Betriebsart "mit XONKOFF
-
Protokoll bei der Datenausgabe" wie folgt ausge-
wertet:
Der Treiber ignoriert nur Zeichen ungleich cXON>(=I 1 H) oder <XOFF>(=13H).
Empfängt der CP das Zeichen cXOFF> während der laufenden Ausgabe, er-
folgt eine Unterbrechung der Übertragung. Aus hardwaremäßigen Gründen
können nach Empfang des Zeichens <XOFF> noch bis zu zwei Zeichen ausge-
geben werden. Sendet der Koppelpartner innerhalb der Überwachungszeit
"XOFFTIM" das Zeichen <XON>, werden die restlichen Daten des aktuellen Da-
tenstrings ausgegeben.
Bei Überschreitung der Überwachungszeit "XOFFTIM" wird die Übertragung mit
einer Fehlermeldung im Anzeigenwort des Sendauftrags und einem Fehlerein-
trag im SYSTAT
-
Bereich abgeschlossen.
Offener Treiber zur Kopplung an Fremdgeräte
27
