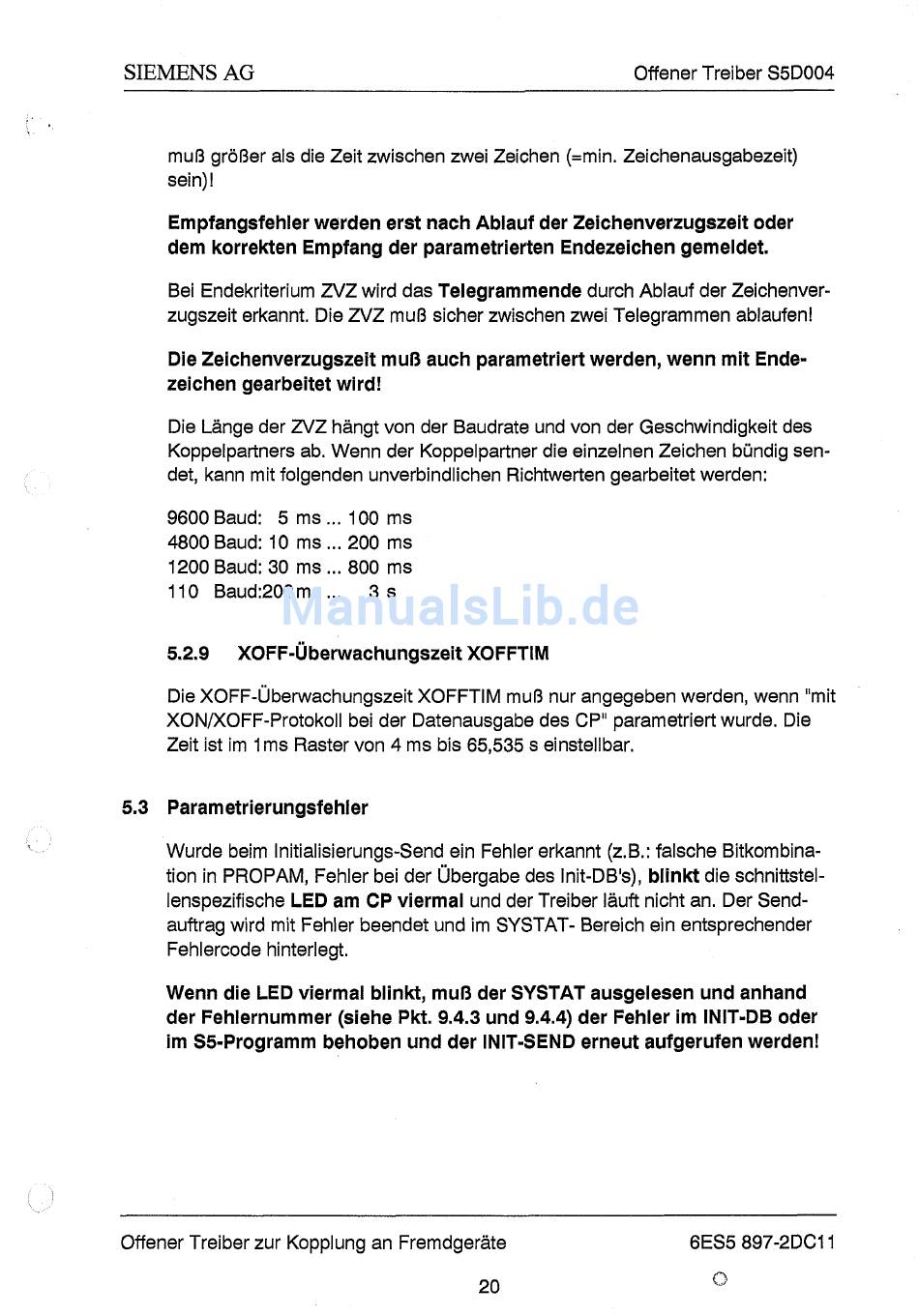

SIEMENS AG
Offener Treiber S5D004
muß großer als die Zeit zwischen zwei Zeichen (=min. Zeichenausgabezeit)
sein) !
Empfangsfehler werden erst nach Ablauf der Zeichenverzugszeit oder
dem korrekten Empfang der parametrierten Endezeichen gemeldet.
Bei Endekriterium ZVZ wird das Telegrammende durch Ablauf der Zeichenver-
zugszeit erkannt. Die ZVZ muß sicher zwischen zwei Telegrammen ablaufen!
Die Zeichenverzugszeit muß auch parametriert werden, wenn mit Ende-
zeichen gearbeitet wird!
Die Länge der
n/Z
hängt von der Baudrate und von der Geschwindigkeit des
Koppelpartners ab. Wenn der Koppelpartner die einzelnen Zeichen bündig sen-
det, kann mit folgenden unverbindlichen Richtwerten gearbeitet werden:
9600 Baud: 5 ms
...
1 00 ms
4800 Baud: 10 ms
...
200 ms
1200 Baud: 30 ms
...
800 ms
110 Baud:2OOms
...
3 s
5.2.9 XOFF-Ü berwachungszeit XOFFTIM
Die XOFF-Überwachungszeit XOFFTIM muß nur angegeben werden, wenn "mit
XONKOFF-Protokoll bei der Datenausgabe des CP" parametriert wurde. Die
Zeit ist im 1 ms Raster von 4 ms bis 65,535 s einstellbar.
5.3 Parametrierungsfehler
Wurde beim Initialisierungs-Send ein Fehler erkannt (z.B.: falsche Bitkombina-
tion in PROPAM, Fehler bei der Übergabe des Init-DB's), blinkt die schnittstel-
lenspezifische LED am CP viermal und der Treiber läuft nicht an. Der Send-
auftrag wird mit Fehler beendet und im SYSTAT- Bereich ein entsprechender
Fehlercode hinterlegt.
Wenn die LED viermal blinkt, muß der SYSTAT ausgelesen und anhand
der Fehlernummer (siehe Pkt. 9.4.3 und 9.4.4) der Fehler im INIT-D6 oder
im S5-Programm behoben und der INIT-SEND erneut aufgerufen werden!
Offener Treiber zur Kopplung an Fremdgeräte 6ES5 897-2DC11
