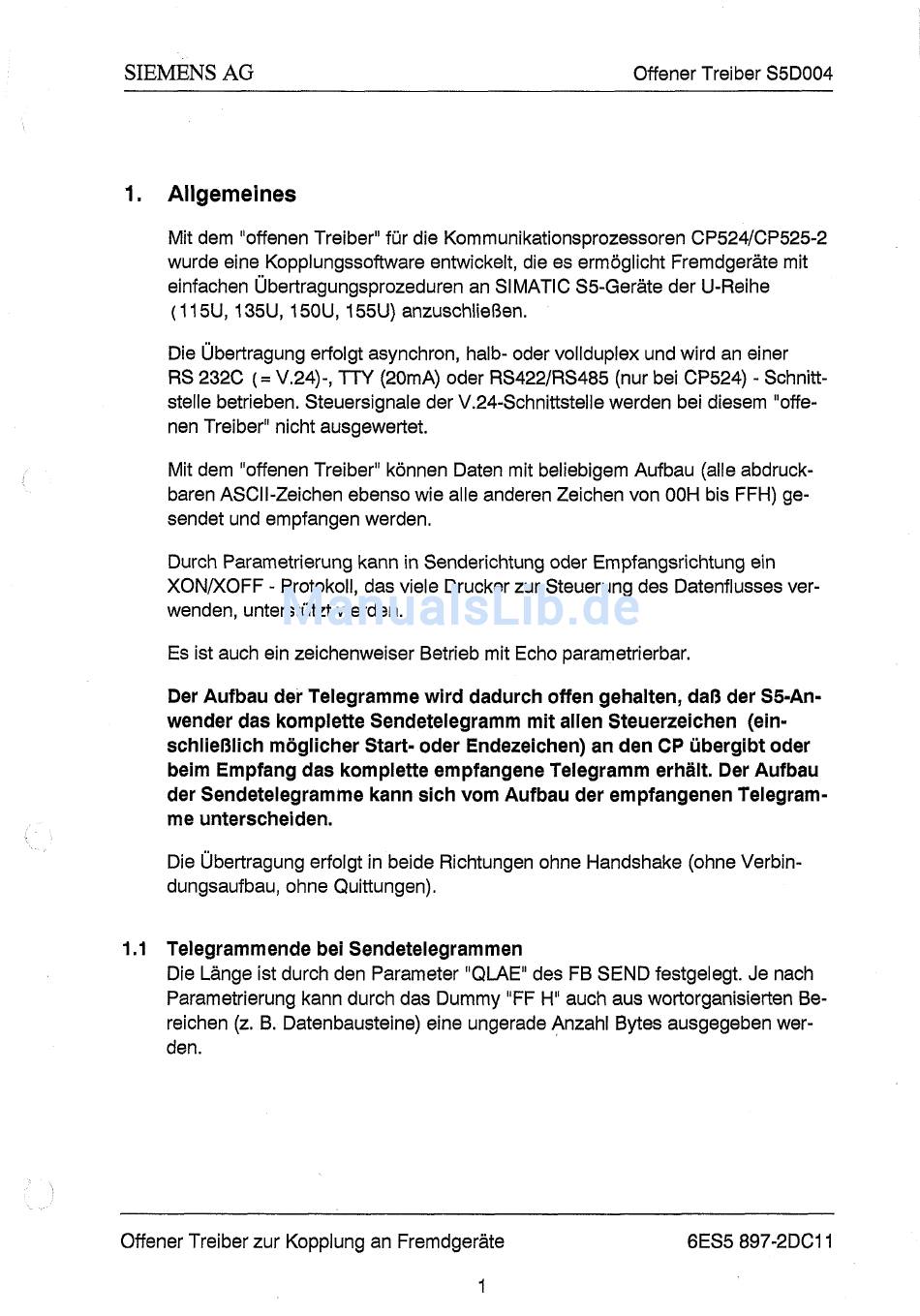

SIEMENS AG
Offener Treiber S5D004
1.
Allgemeines
Mit dem "offenen Treiber" für die Kommunikationsprozessoren CP524lCP525-2
wurde eine Kopplungssoftware entwickelt, die es ermöglicht Fremdgeräte mit
einfachen Übertragungsprozeduren an SlMATlC S5-Geräte der U-Reihe
(
1 15U, 135U, 1 50U, 155U) anzuschlieBen.
Die Übertragung erfolgt asynchron, halb- oder vollduplex und wird an einer
RS 232C
( =
V.24)-, TTY (20mA) oder RS4221RS485 (nur bei CP524)
-
Schnitt-
stelle betrieben. Steuersignale der V.24-Schnittstelle werden bei diesem "offe-
nen Treiber" nicht ausgewertet.
Mit dem "offenen Treiber" können Daten mit beliebigem Aufbau (alle abdruck-
baren ASCII-Zeichen ebenso wie alle anderen Zeichen von O O H bis FFH) ge-
sendet und empfangen werden.
Durch Parametrierung kann in Senderichtung oder Empfangsrichtung ein
XONKOFF
-
Protokoll, das viele Drucker zur Steuerung des Datenflusses ver-
wenden, unterstützt werden.
Es ist auch ein zeichenweiser Betrieb mit Echo parametrierbar.
Der Aufbau der Telegramme wird dadurch offen gehalten, daß der S5-An-
wender das komplette Sendetelegramm mit allen Steuerzeichen (ein-
schließlich möglicher Start- oder Endezeichen) an den CP übergibt oder
beim Empfang das komplette empfangene Telegramm erhält. Der Aufbau
der Sendetelegramme kann sich vom Aufbau der empfangenen Telegram-
me unterscheiden.
Die Übertragung erfolgt in beide Richtungen ohne Handshake (ohne Verbin-
dungsaufbau, ohne Quittungen).
1 . I Telegrammende bei Sendetelegrammen
Die Länge ist durch den Parameter "QLAE" des FB SEND festgelegt. Je nach
Parametrierung kann durch das Dummy "FF H" auch aus wortorganisierten Be-
reichen (z. B. Datenbausteine) eine ungerade Anzahl Bytes ausgegeben wer-
den.
Offener Treiber zur Kopplung an Fremdgeräte 6ES5 897-2DC11
