SIEMENS AG
Offener Treiber S5D004
5.4
Summenbaudrate
Die Summenbaudrate des CP525 sowie die maximale Übertragungsgeschwin-
digkeit des CP524 betragen 19200 Baud.
Die "Summe der Baudrate" berechnet sich beim CP525 aus Baudrate der er-
sten Schnittstelle plus Baudrate der zweiten Schnittstelle.
Die Berechnung der "Summe der Baudrate" ist dabei abhängig von der ver-
wendeten Betriebsart "HALBDUPLEX
/
VOLLDUPLEX". Bei VOLLDUPLEX
-
Betrieb (= Sondertreiber kann zum Zeitpunkt (a) Telegramme senden und
empfangen) muß die eingestellte Baudrate für die Berechnung mit 2 multi-
pliziert werden.
Bei Verwendung der TTY-Schnittstelle ist zu beachten, da8 die "parametrierte
Baudrate" nicht größer 9600 Baud sein darf!

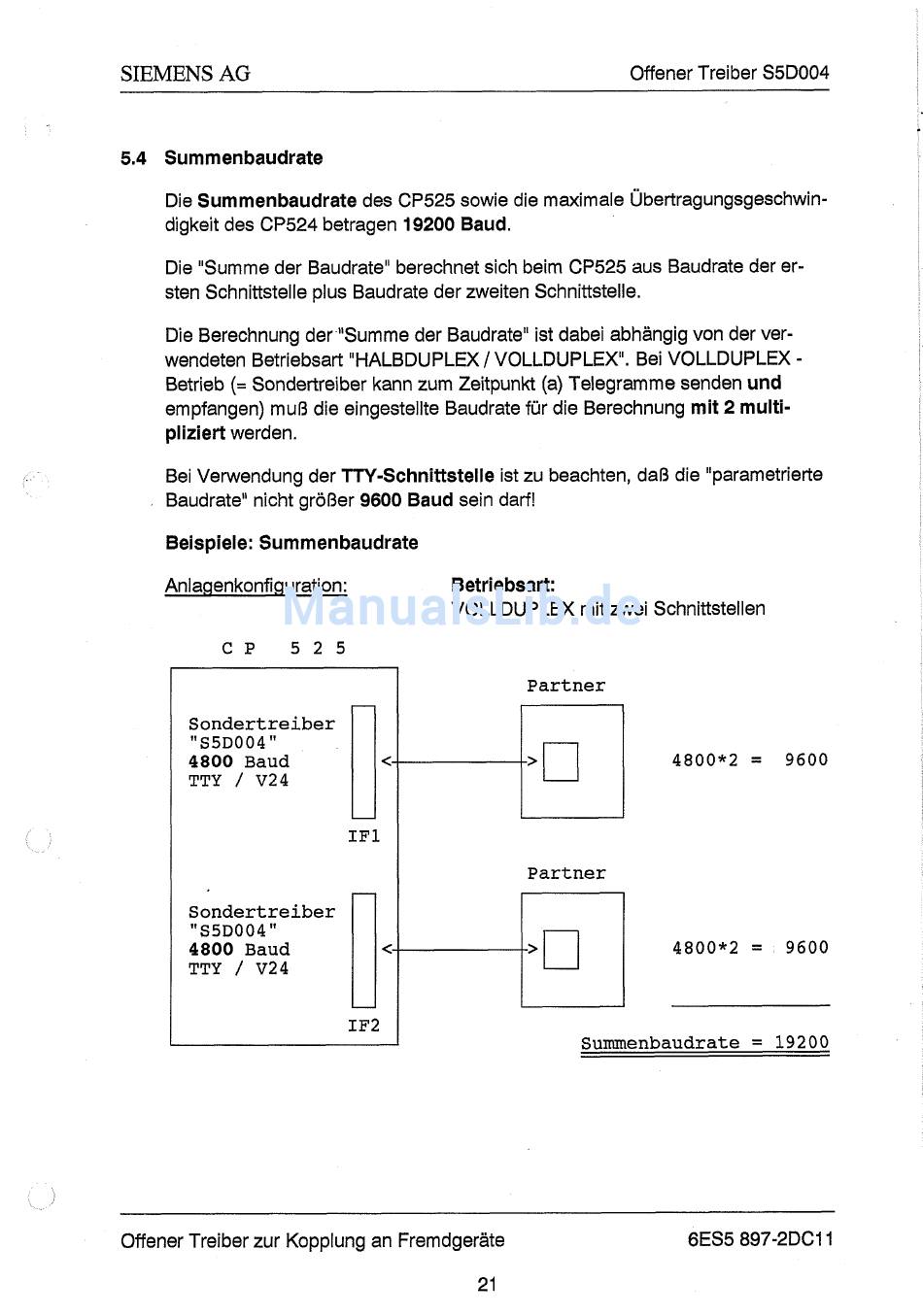

Beispiele: Summenbaudrate
Anlagenkonfiguration: Betriebsart:
VOLLDUPLEX mit zwei Schnittstellen
S o n d e r t r e i b e r
"S5D004
"
4800 Baud
TTY
/
V24
n
P a r t n e r
TTY /
V24
I F 2
P a r t n e r
Summenbaudrate
=
19200
Offener Treiber zur Kopplung an Fremdgeräte
6ES5 897-2DC11
2 1
