Offener Treiber S5D004

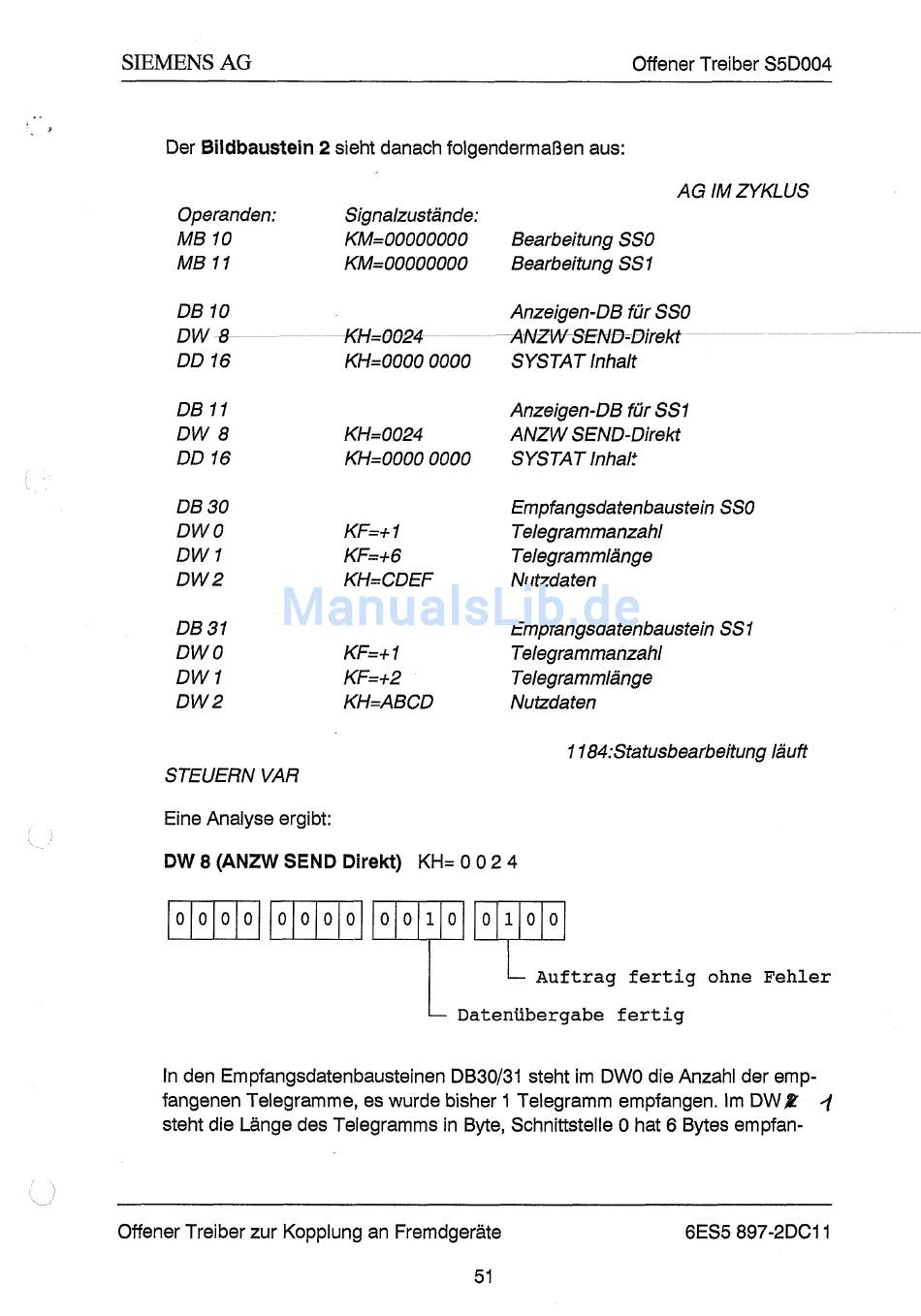

Der Biidbaustein
2
sieht danach folgendermaßen aus:
AG IM ZYKLUS
Operanden: Signalzustände:
MB 10 KM=00000000 Bearbeitung SSO
MB I 1 KM=00000000 Bearbeitung SS I
DB 10
Anzeigen-DB für SSO
DW 8 KH=0024 ANZW SEND-Direkt
DD 16 KH=0000 0000 SYSTAT lnhalt
DB I 1
Anzeigen-DB für SS 1
DW 8 KH=0024 ANZW SEND- Direkt
DD 16 KH=0000 0000 SYSTAT Inhalt
DB 30
Empfangsdatenbaustein SSO
DWO KF=+ I Telegrammanza hl
DW I KF=+6 Telegrammlänge
DW2 KH=CDEF Nutzdaten
DB 31 Emp fangsdatenbaustein SS I
DWO KF=+ I Telegrammanzahl
DW 1 KF=+2 Telegrammlänge
DW2 KH=ABCD Nutzdaten
I 184:Statusbearbeitung läuft
STEUERN VAR
Eine Analyse ergibt:
DW 8 (ANZW SEND Direkt) KH=
0 0 2 4
I
A u f t r a g f e r t i g ohne F e h l e r
L Datenubergabe f e r t i g
In den Empfangsdatenbausteinen DB30/31 steht im DWO die Anzahl der emp-
fangenen Telegramme, es wurde bisher 1 Telegramm empfangen. Im D W X
4
steht die Länge des Telegramms in Byte, Schnittstelle 0 hat 6 Bytes empfan-
Offener Treiber zur Kopplung an Fremdgeräte 6ES5 897-2DCl1
