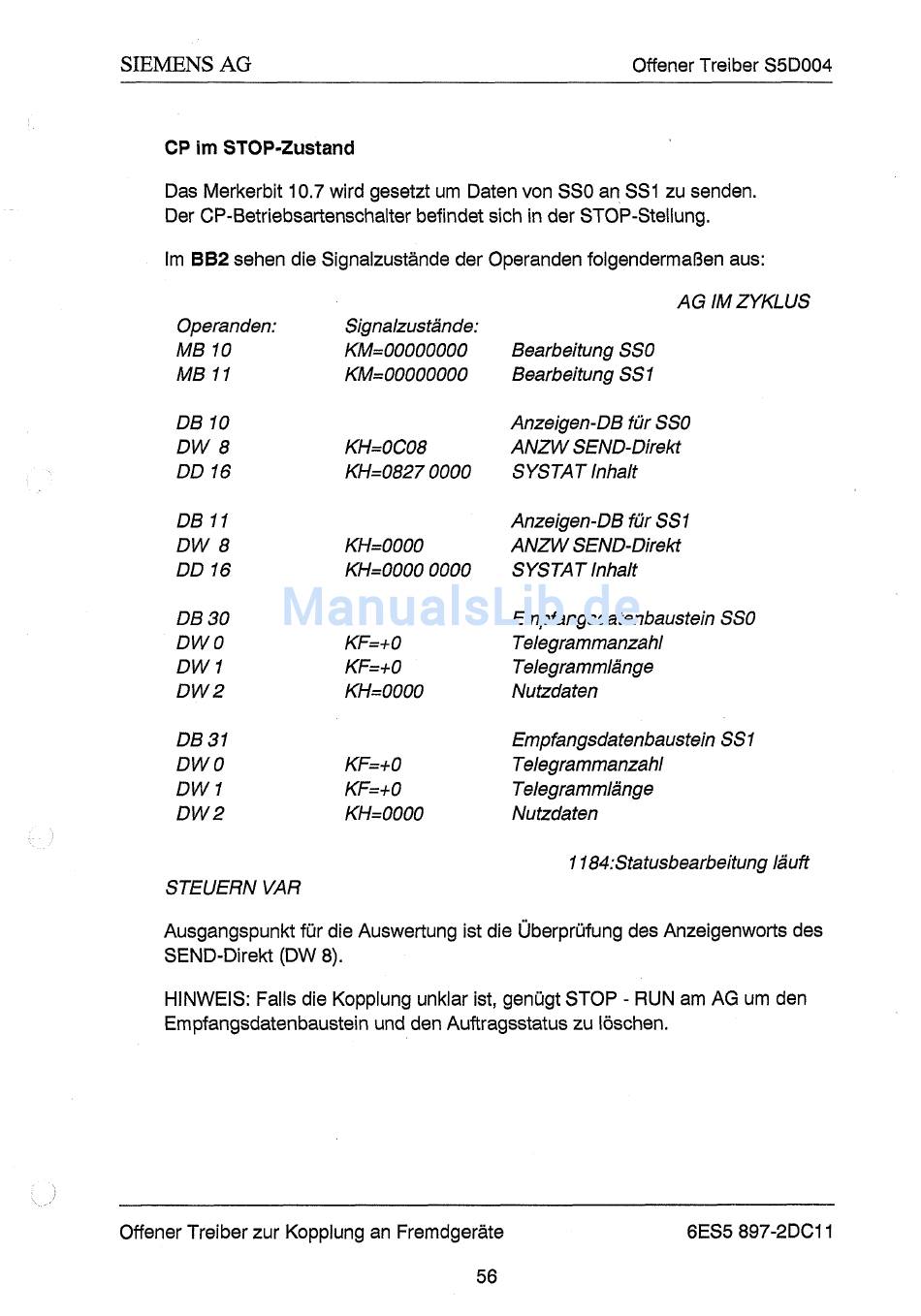

SIEMENS AG
Offener Treiber S5D004
Das Merkerbit 10.7 wird gesetzt um Daten von SSO an SSI zu senden.
Der CP-Betriebsartenschalter befindet sich in der S T O P - S ~ ~ I I U ~ ~ .
Im BB2 sehen die Signalzustände der Operanden folgendermaßen aus:
AG IM ZYKLUS
Operanden: Signalzustände:
MB 10 KM=00000000 Bearbeitung SSO
MB 11 KM=00000000 Bearbeitung SS I
DB 10 Anzeigen-DB für SSO
DW 8 KH=OCO8 ANZW SEND-Direkt
DD 16 KH=0827 0000 SYSTAT Inhalt
DB 11 Anzeigen- DB für SS I
DW 8 KH=OOOO ANZW SEND-Direkt
DD 16 KH=0000 0000 SYSTA T Inhalt
DB 30
Empfangsdatenbaustein SSO
DWO KF=+O Telegrammanzahl
DW 1 KF=tO Telegrammlänge
D W 2 KH=OOOO Nutzdaten
DB 31 Empfangsdatenbaustein SSI
DWO KF=+O Telegrammanzahl
DW 1 KF=+O Telegrammlänge
D W 2 KH=OOOO Nutzdaten
I 184:Statusbearbeitung lauft
STEUERN VAR
Ausgangspunkt für die Auswertung ist die Überprüfung des Anzeigenworts des
SEND-Direkt (DW 8).
HINWEIS: Falls die Kopplung unklar ist, genügt STOP
-
RUN am AG um den
Empfangsdatenbaustein und den Auftragsstatus zu löschen.
Offener Treiber zur Kopplung an Fremdgeräte 6ES5 897-2DC11
