SIEMENS AG
Offener Treiber S5D004
MB 11:
M 1 1.7
-
Anstoßmerker für SENDEN von SS 1 an SS 0
M 11.6
-
SYSTAT Löschen SS I
M 11 .I
-
INlT SS 1 in Bearbeitung
M 11.0
-
Anstoßmerker für INIT SS 1
MB 20:
-
Parametrierungsfehler
MW 22:
-
Hilfsmerkerwort für AG 1 15U, da hier binäre Verknüpfungs-
operationen mit Datenwort nicht möglich sind.

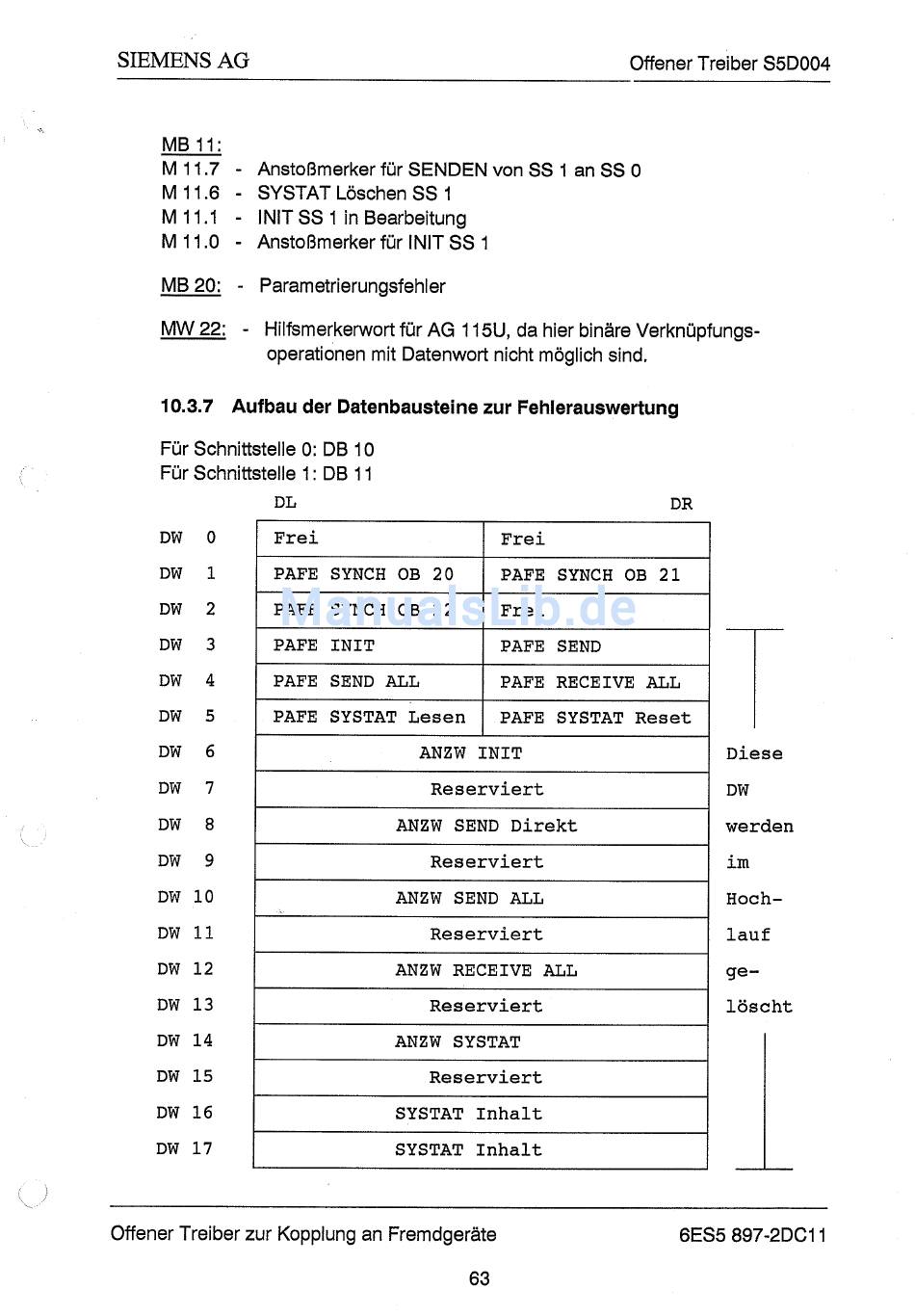

10.3.7 Aufbau der Datenbausteine zur Fehlerauswertung
Für Schnittstelle
0:
DB 10
Für Schnittstelle 1 : DB 1 1
DL
Diese
Frei
PAFE SYNCH
OB
20
PAFE SYNCH
OB
22
PAFE INIT
PAFE SEND ALL
PAFE SYSTAT Lesen
werden
Frei
PAFE SYNCH OB 2 1
Frei
PAFE SEND
PAFE RECEIVE ALL
PAFE SYSTAT Reset
im
Hoch-
lauf
ge-
löscht
ANZW INIT
Reserviert
ANZW SEND Direkt
Reserviert
ANZW SEND ALL
Reserviert
ANZW RECEIVE ALL
Reserviert
ANZW SYSTAT
Reserviert
SYSTAT Inhalt
SYSTAT Inhalt
Offener Treiber zur Kopplung an Fremdgeräte
63
