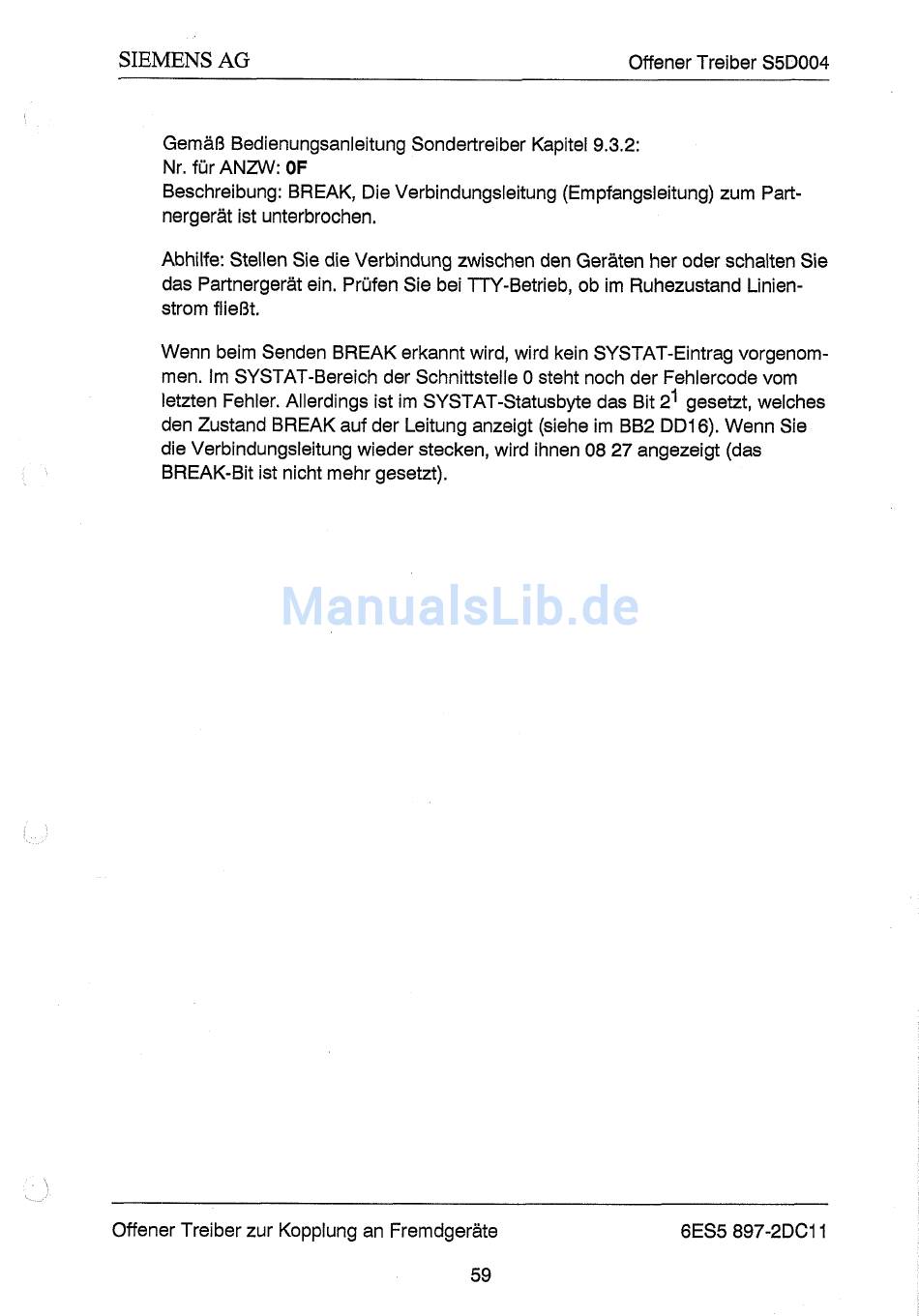

SIEMENS AG
Offener Treiber S5D004
Gemäß Bedienungsanleitung Sondertreiber Kapitel 9.3.2:
Nr. für ANZW: O F
Beschreibung: BREAK, Die Verbindungsleitung (Empfangsleitung) zum Part-
nergerät ist unterbrochen.
Abhilfe: Stellen Sie die Verbindung zwischen den Geräten her oder schalten Sie
das Partnergerät ein. Prüfen Sie bei TTY-Betrieb, ob im Ruhezustand Linien-
strom fließt.
Wenn beim Senden BREAK erkannt wird, wird kein SYSTAT-Eintrag vorgenom-
men. Im SYSTAT-Bereich der Schnittstelle 0 steht noch der Fehlercode vom
letzten Fehler. Allerdings ist im SYSTAT-Statusbyte das Bit 2 j gesetzt, welches
den Zustand BREAK auf der Leitung anzeigt (siehe im B62 DDI 6). Wenn Sie
die Verbindungsleitung wieder stecken, wird ihnen
08
27 angezeigt (das
BREAK-Bit ist nicht mehr gesetzt).
Offener Treiber zur Kopplung an Fremdgeräte 6ES5 897-2DC11
59
