89 Schraubmutter
90 Anschlussstück 6.2832.010
mit Zu- und Ableitungen
91 Suppressor-Rotor 6.2832.000
761 SD Compact IC / Gebrauchsanweisung 8.761.1041
5 Suppressor-Rotor einsetzen
• Suppressor-Rotor 91 so in Suppressor-Halter 92 einsetzen,
dass die Schlauchverbindungen auf der Rückseite des Rotors
in die entsprechenden Aussparungen im Innern des Halters
passen und eines der drei Löcher des Rotors von unten her in
der am Halter angebrachten Aussparung sichtbar ist.
• Bei richtig eingesetztem Rotor befindet sich dessen Dichtflä-
che ca. 4 mm innerhalb des Halters. Ist dies nicht der Fall,
muss der Rotor von unten her mit Hilfe eines spitzen Gegens-
tandes (z.B. Schraubenzieher) in die richtige Position gebracht
werden.
6 Anschlussstück reinigen
• Dichtfläche des Anschlussstücks 90 mit Hilfe eines fuselfreien
Tuchs mit Ethanol reinigen.
89
90

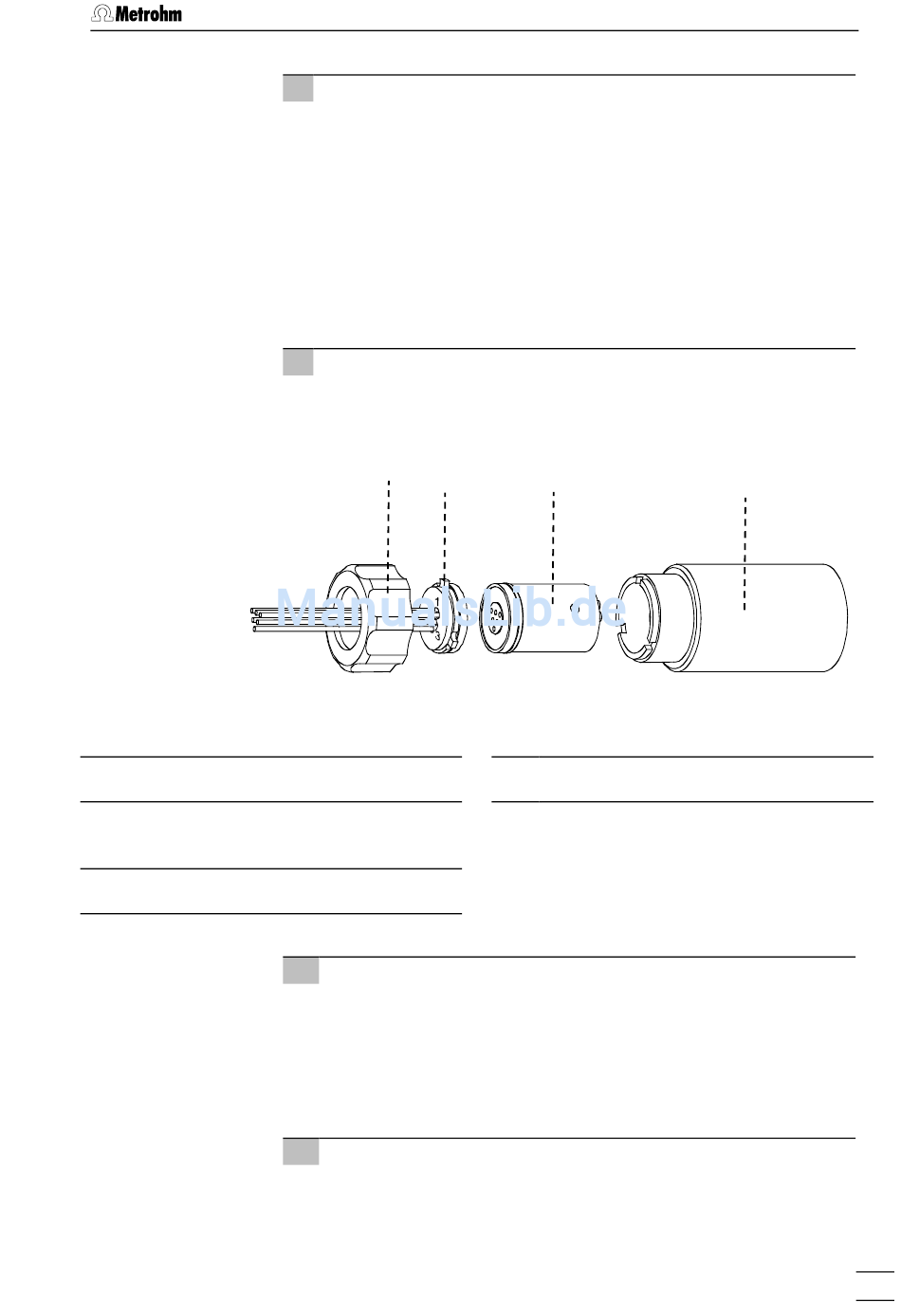

Abb. 18:
Montieren des Suppressors
7
Anschlussstück einsetzen
• Anschlussstück 90 so auf Suppressor-Halter 92 einsetzen,
dass sich Anschluss "1" oben befindet und die drei Nocken
des Anschlussstücks in die entsprechenden Aussparungen
auf dem Halter passen.
• Mutter 89 im Gewinde des Suppressor-Halters 92 von Hand
anziehen (keine Werkzeuge verwenden).
8
Suppressor anschliessen und konditionieren
• Suppressor wieder am IC-System anschliessen.
• Vor dem ersten Weiterschalten des Suppressors die drei
Suppressoreinheiten 5 min lang mit Lösung spülen.
6.2 Wartung und Unterhalt
91
92 Suppressor-Halter
92
101
