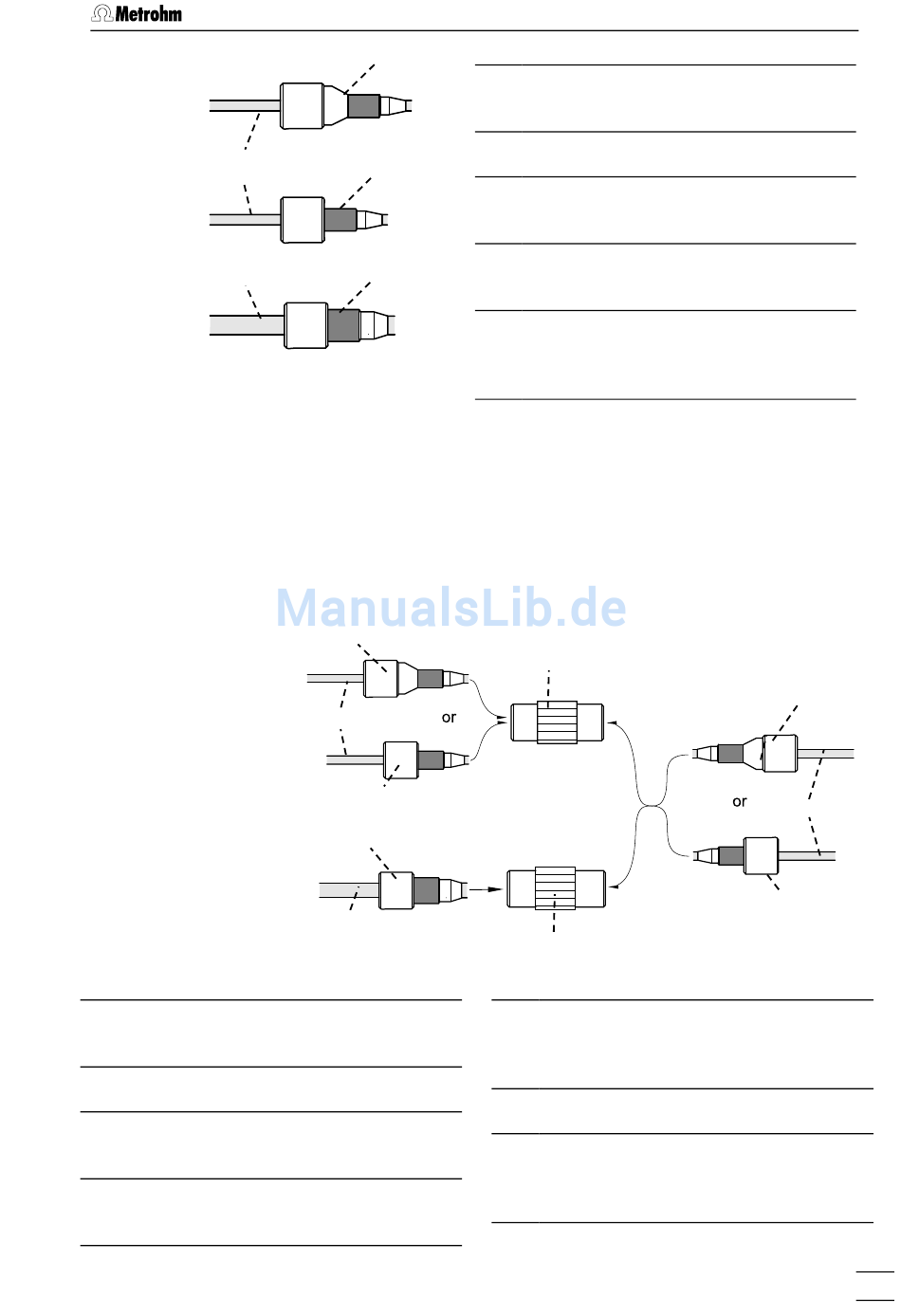

Abb. 4:
2.3.2 Verbindung zwischen Kapillaren/Schläuchen
23 Schlauchverbindung zu MPak
6.1837.000
50 Druckschraube 6.2744.010
51 Druckschraube 6.2744.070
für IC Pump
52
Druckschraube 4.422.4510
für Schlauchverbindung 23 zu MPak
761 SD Compact IC / Gebrauchsanweisung 8.761.1041
50
51
52
Anschlussstücke für
Kapillaren
Kapillaren und Schläuche können via PEEK-Kupplungen miteinander
verknüpft werden. Sollen PEEK-Kapillaren 6.1831.010 und/oder
PTFE-Mikrokapillaren 6.1803.030 verknüpft werden nimmt man die
PEEK-Kupplung 6.2744.040. Falls die "Schlauchverbindung zum
MPak" verknüpft werden soll nimmt man die PEEK-Kupplung
4.422.4500.
50
53
51
52
23
Abb. 5: PEEK-Kupplungen
2.3 Beschreibung der Anschlüsse
23
Schlauchverbindung zu MPak
6.1837.000
50 Druckschraube 6.2744.010
51 Druckschraube 6.2744.070
für IC Pump
52 Druckschraube 4.422.4510
für Schlauchverbindung 23 zu MPak
53 Kapillare
PEEK-Kapillare 6.1831.010 oder PTFE-
Mikrokapillare 6.1803.030
54
55
53 Kapillare
PEEK-Kapillare 6.1831.010 oder PTFE-
Mikrokapillare 6.1803.030
54 PEEK-Kupplung 6.2744.040
55 PEEK-Kupplung 4.455.4500
Kupplung für "Schlauchverbindung
zum MPak"
50
53
51
