7 Anhang
7.1.9
Remote-Schnittstelle
Stecker

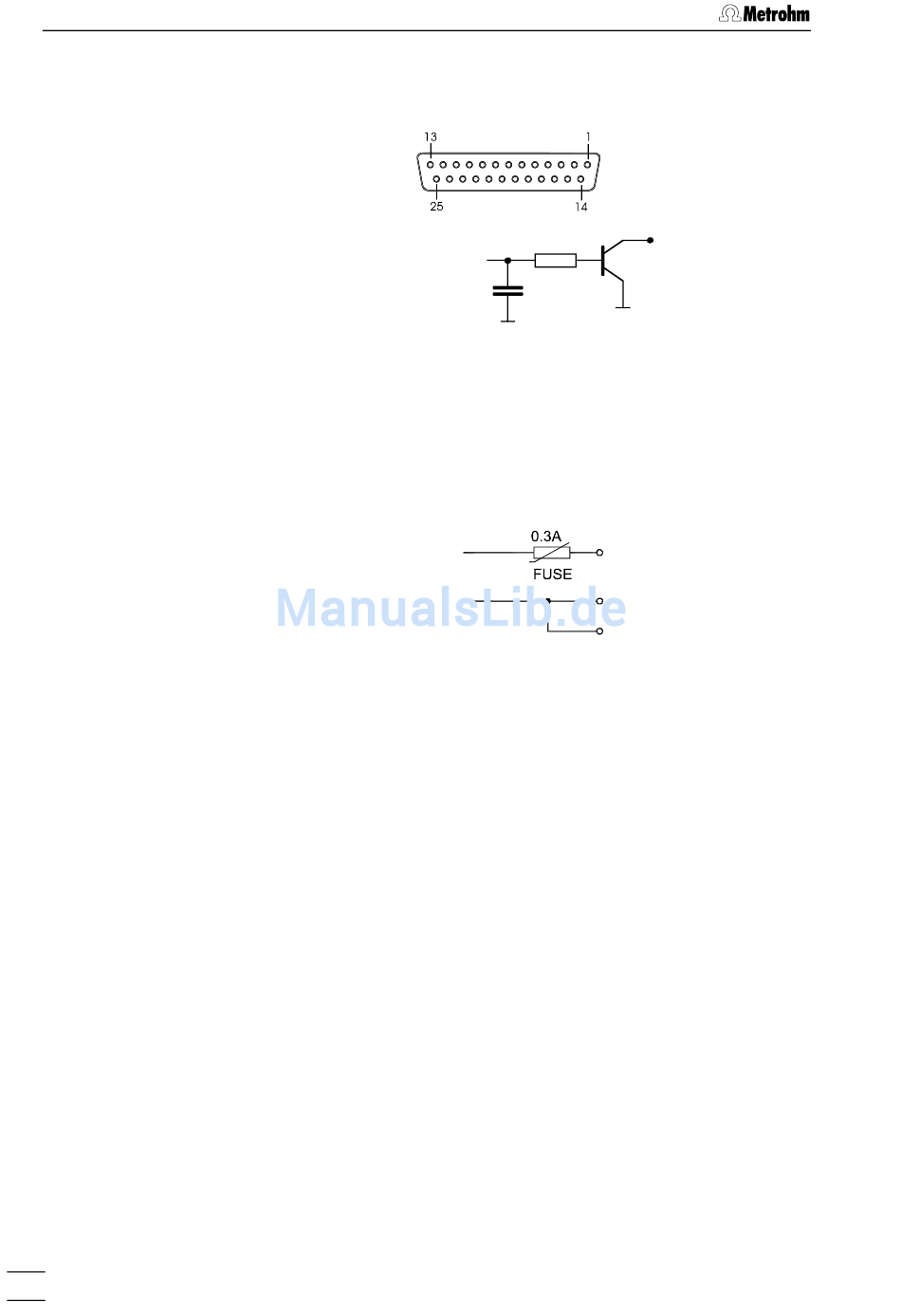

Schaltbild der
Ausgangsleitungen 1
Zuordnung der
Ausgangsleitungen 1
Spannungen
7.1.10
Netzanschluss
Spannung
Frequenz
Leistungsaufnahme
Sicherung
7.1.11
Sicherheitsspezifikation
Konstruktion / Prüfung
Sicherheitshinweise
110
Dsub-Stecker 25-polig (weiblich)
Remote
...
8
Remote 1
...
8
Remote 2
Remote 3
Remote 4
Remote 5
Remote 6
Remote 7
Remote 8
+5V
0V
115 V: 100...120 V ± 10 %
230 V: 220...240 V ± 10 %
50...60 Hz
100 VA
5 mm Ø, 20 mm lang
100...120 V: 1.0 A (träge)
220...240 V: 0.5 A (träge)
gemäss IEC/EN 61010-1 / UL 3101-1,
Schutzklasse 1, Schutzgrad IP20
Die Gebrauchsanweisung enthält Informationen
und Warnungen, die vom Benutzer befolgt wer-
den müssen, um den sicheren Betrieb des Gerä-
tes zu gewährleisten.
Pin
Pin 18
Pin
4
Pin
3
Pin
1
Pin
2
Pin 16
Pin 17
Pin
5
Pin 15
Pin 14
Pin 25
761 SD Compact IC / Gebrauchsanweisung 8.761.1041
