2.4
Anschluss des Detektorblocks
39
41

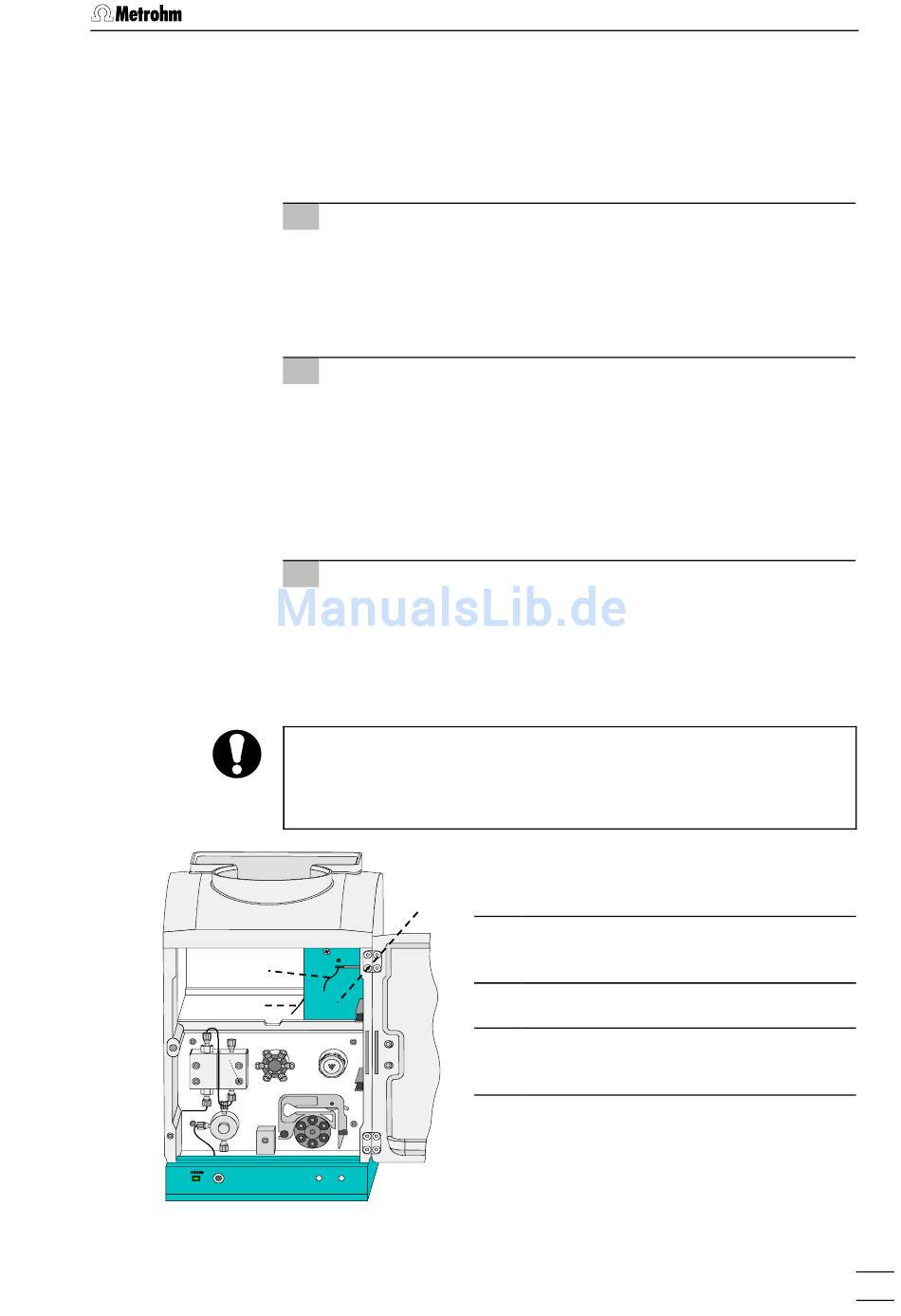

Abb. 7:
761 SD Compact IC / Gebrauchsanweisung 8.761.1041
Zum Lieferumfang des 761 SD Compact IC gehört der metallfreie De-
tektorblock 1.732.0420, der im Gerät eingesetzt und angeschlossen
werden muss. Gehen Sie dazu wie folgt vor:
1
Zellkonstante notieren
• Auf der Rückseite des Detektorblocks ist die im Werk gemes-
sene Zellkonstante c = XX,X /cm aufgedruckt. Notieren Sie
sich diesen Wert, der später in der Software eingegeben wer-
den muss, um eine genaue Anzeige der Leitfähigkeit zu ge-
währleisten (siehe Kap. 2.12.3).
2
Detektorblock einsetzen
• Die zwei oberen Rändelschrauben 11 von der oberen Rück-
wand 12 des 761 SD Compact IC abschrauben, die zwei un-
teren Rändelschrauben 11 ein wenig lösen und Rückwand
entfernen (siehe Abb. 2).
• Detektorblock 40 von hinten auf die dafür vorgesehene
Standfläche im 761 SD Compact IC stellen und ganz nach
vorn schieben (siehe Abb. 7).
3
Detektorblock anschliessen
• Das am Detektorblock 40 fest montierte graue Anschlusska-
bel durch die Öffnung (wo vorher die obere Rückwand 12
war) hinten am 761 SD Compact IC rausziehen und am An-
schluss 20 "Detektor Block" des 761 SD Compact IC ein-
stecken.
Da in der Folge noch weitere Verbindungen durch die hinteren Öff-
nungen des 761 SD Compact IC gelegt werden müssen, sollte die
12
Rückwand
erst am Ende der Installation wieder montiert werden
(siehe Kap. 2.10).
40
Lage des Detektorblocks
2.4 Anschluss des Detektorblocks
39
Einlasskapillare zu Detektorblock
PEEK-Kapillare, fest montiert
40
Detektorblock 1.732.0420
41
Auslasskapillare von Detektorblock
PEEK-Kapillare, fest montiert
40
15
