2.6
Eluentweg installieren
2.6.1
Hochdruckpumpe – Entfernen der Transportsicherung
Verbindung MPak → Hochdruckpumpe
2.6.2
761 SD Compact IC / Gebrauchsanweisung 8.761.1041
Damit der Pumpenantrieb beim Transport nicht beschädigt wird, ist der
Pumpenkopf mit drei Transportsicherungsschrauben 13 gesichert (sie-
he Abb. 2). Diese Transportsicherungsschrauben müssen vor der Inbe-
triebnahme der Hochdruckpumpe entfernt werden. Entfernen Sie auch
den auf dem Pumpenkopf 24 angebrachten roten Aufkleber.
Um eine Beschädigung des Pumpenkopfes zu vermeiden, müssen
die drei Sicherungsschrauben bei jedem grösseren Transport der
Pumpe wieder montiert werden.
Das Eluent-MPak wird über die Schlauchverbindung 23 6.1837.000 mit
dem Pumpenkopf 24 verbunden.
Zuerst muss das Ende am Pumpenkopf angeschlossen werden, erst
dann das Ende am MPak-Ausgang. Wird das Ende am MPak-Ausgang
zuerst angeschlossen beginnt der Eluent auszulaufen.

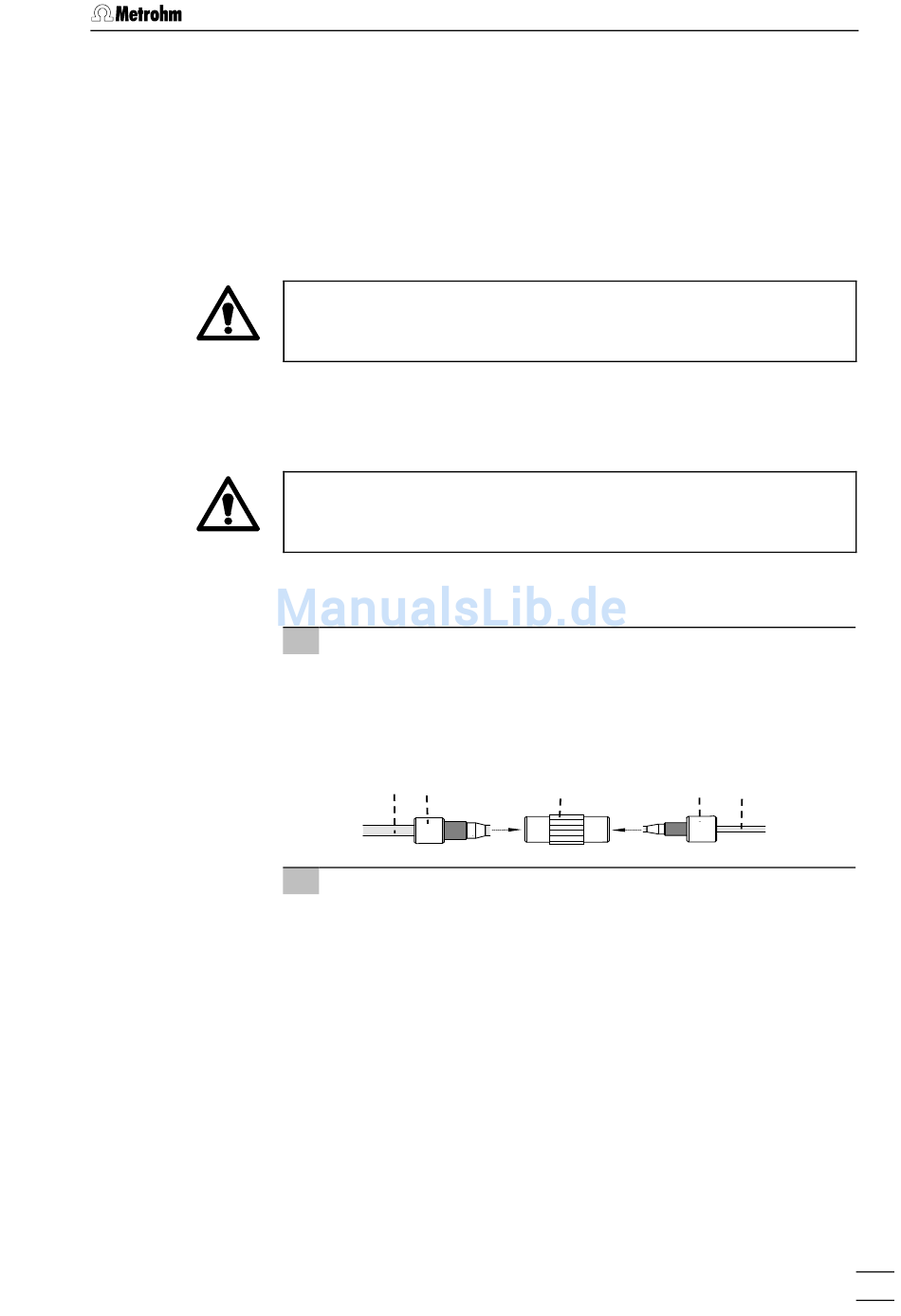

Vorgehen beim anschliessen der Schlauchverbindung:
1
Schlauchverbindung via PEEK-Kupplung am Pum-
penkopf anschliessen
• Schliessen Sie die Schlauchverbindung 23 6.1837.000 via
PEEK-Kupplung 55 (schon am Schlauch vormontiert) am
Kapillareinlass des Pumpenkopfes 24 an.
23 52
2
Schlauchverbindung am Eluent-MPak-Ausgang an-
schliessen
• Schliessen Sie das andere Ende der Schlauchverbindung 23
durch am Eluent-MPak-Ausgang an (Anschluss hinein-
stossen, und 90° im Uhrzeigersinn drehen).
2.6 Eluentweg installieren
55
51
53
17
