2.10
Rückwand einsetzen
8
Öffnung für Ableitungen
für die Ableitung von Eluent-, Regene-
rierungs- und Probenlösung
9
Öffnung für Zuleitungen
für die Zuleitung von Eluent-, Regene-
rierungs- und Probenlösung
Metrohm empfiehlt folgende Verteilung auf die Öffnungen:
Verbindung
• Suppressor-Auslasskapillare für Eluent ("Waste") 44
• Suppressor-Auslasskapillare für Regenerant ("Waste") 46
• Verbindungskapillare 48
• Schlauchverbindung zu Eluent-MPak 23
• Schlauchverbindung zu Regenerant-MPak 23
• Detektor-Anschlusskabel
761 SD Compact IC / Gebrauchsanweisung 8.761.1041
Die während der Installation (Kap. 2.4) entfernte Rückwand sollte jetzt
wieder montiert werden. Die Kabel und Schläuche die hinten hinein-
bzw. hinauskommen sind in die Öffnungen in der Rückwand zu legen.
10

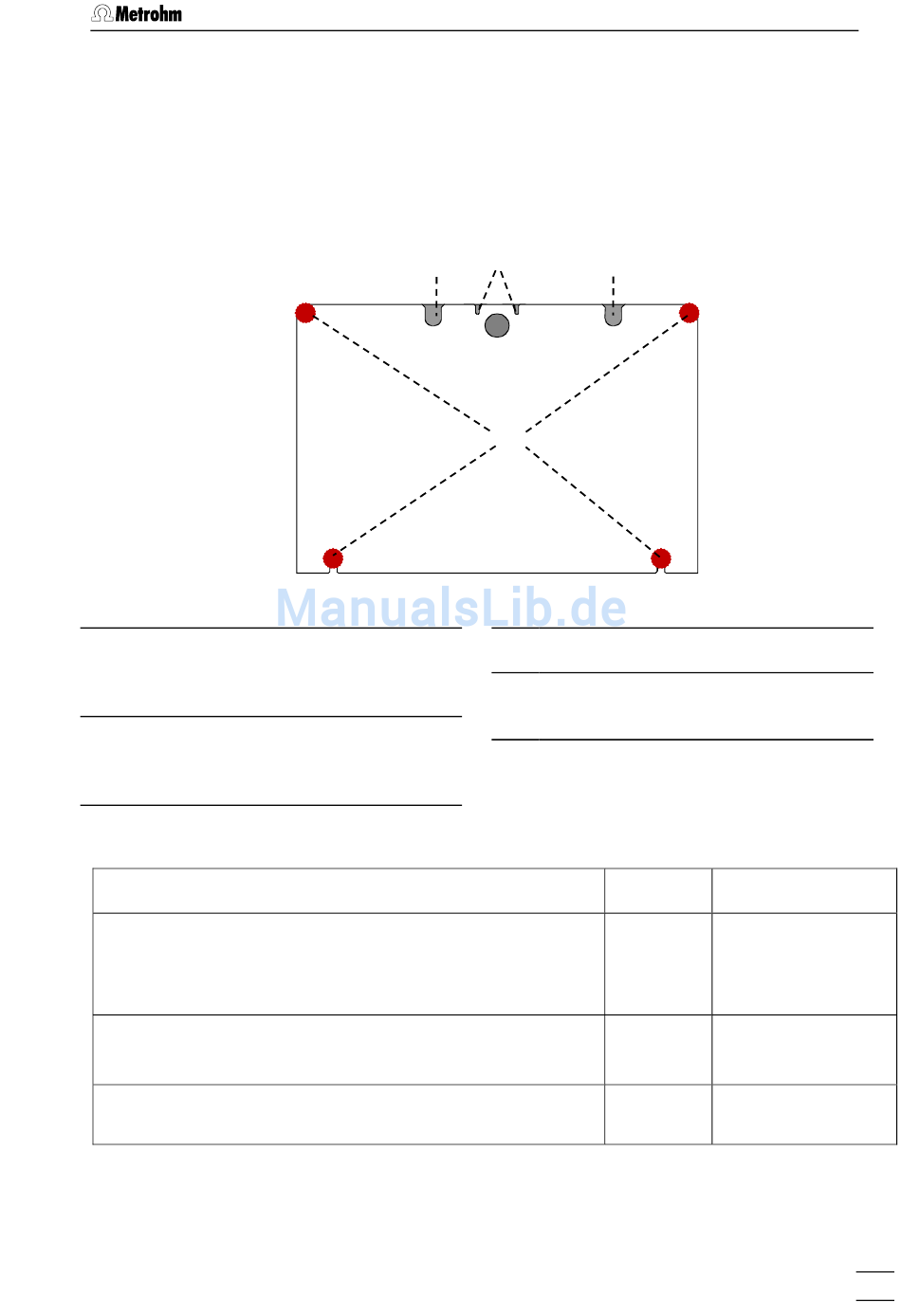

Abb. 12:
Rückwand
Setzen sie dann die Rückwand ein, montieren Sie die oberen 2 Rändel-
schrauben 11 und schrauben sie alle 4 Rändelschrauben 11 fest.
8
9
Waste B
Waste A
11
10
Öffnung für Detektorkabel
11
Rändelschrauben
zur Befestigung der Rückwand
Öffnung
2.10 Rückwand einsetzen
führt zu
8
• Abfallbehälter
• Eluent-MPak
9
• Regenerant-MPak
• Eingang
10
"Detektor Block"
