Beispielsysteme

862 Compact Titrosampler
VORSICHT
Einige dieser Kabel sind asymmetrisch verdrahtet. Sie müssen jeweils
den richtigen Stecker an einem bestimmten Gerät anschliessen. Beach-
ten Sie die Beschriftungen an den Kabelenden. Wo dies erforderlich ist,
ist die Bezeichnung des Gerätes explizit auf das Kabelende aufgedruckt.

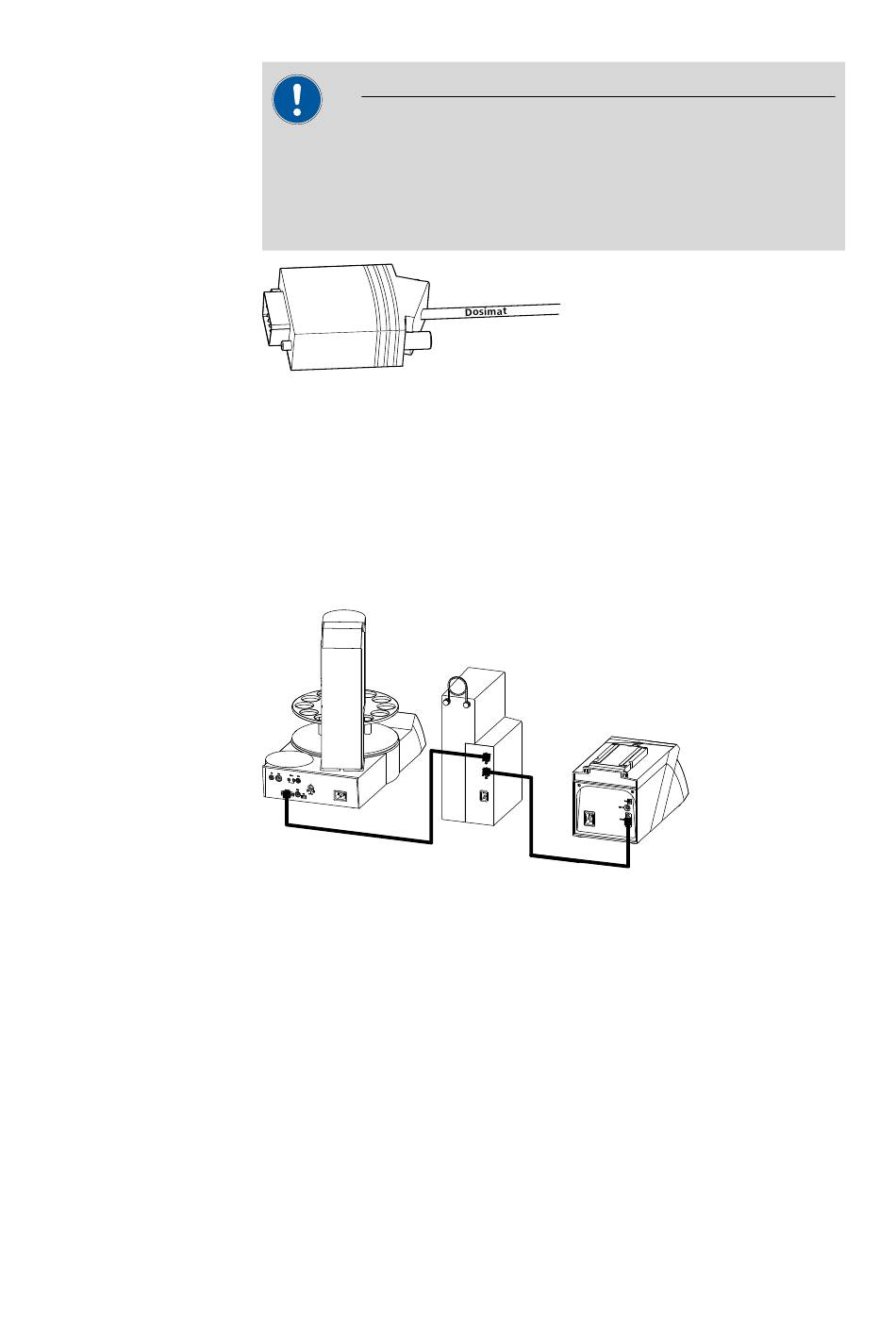

Abbildung 20 Remote-Kabel mit Beschriftung
Folgende Abbildungen zeigen typische Automationssysteme mit verschie-
denen Gerätekombinationen.
862 — 843 Pump Station — Dosimat plus
Die Standard-Kombination für Titrationen, mit Zugabe von Hilfslösung
durch einen Dosimat plus, mit Spülen und Absaugen.
862 Compact Titrosampler
6 . 2 1 4 1 . 2 3
0
Abbildung 21 Remote-Verbindung 862 Compact Titrosampler - 843
Pump Station - Dosimat plus
Der Dosimat wird im XDOS-Mode betrieben. Das Volumen der Hilfslösung
wird am Dosimat plus definiert. An der 843 Pump Station wird der 862 an
Remote 1, der Dosimat plus an Remote 2 angeschlossen. Die Pumpe 1
dient zum Spülen der Elektrode, Pumpe 2 zum Absaugen der Probenlö-
sung. Die Probenserie wird am 862 Compact Titrosampler gestartet.
862 — Dosimat
Die kleine Kombination für Titrationen, mit Zugabe von Hilfslösung durch
einen Dosimat der 6xx/7xx-Baureihe. Wird keine 843 Pump Station ver-
843 Pump Station
6 . 2 1 4 1 . 2 4
0
