Ansaugschlauch
für Probe
47
Verbindungskapillare
PTFE-Kapillare 6.1831.030, Verbin-
dung Pumpschlauch - Injektionsventil
48
Verbindungskapillare
PTFE-Kapillare 6.1831.030, Verbin-
dung Injektionsventil - Abfallbehälter
50
Druckschraube 6.2744.010
761 SD Compact IC / Gebrauchsanweisung 8.761.1041
2
Verbindung Pumpschlauch - Injektionsventil
• Die Probe wird via Verbindungskapillare 47 in das Injektions-
ventil gestossen.
• Lösen Sie die Verbindungskapillare 47 mit den beiden Druck-
schrauben 50 vom Ausgang des Injektionsventil und von der
Öffnung in der Tür (ist nur für die Lieferung dort montiert).
• Schrauben Sie die Enden der Verbindungskapillare 47 mit je
einer Druckschraube 50 an den Eingang des Injektionsventils
und an die PEEK-Kupplung 65 am rechten Pumpschlauchen-
de (Flussauslass) (siehe Abb. 11).
3
Verbindung Injektionsventil - Abfallbehälter
Verbindungskapillare 48 führt die Probe vom Injektionsventil in
den Abfall:
• Schliessen Sie die mitgelieferte PTFE-Kapillare 6.1803.030
mit einer Druckschraube 50 6.2744.010 am Ausgang des
Injektionsventils an.
• Führen Sie das andere Ende hinten aus dem 761 SD Com-
pact IC hinaus in den Abfallbehälter. Warten Sie mit zu-
schneiden der Kapillare bis nach dem Einsetzen der Rück-
wand (siehe Kap. 2.10).
50
64
3
63
Abb. 11:

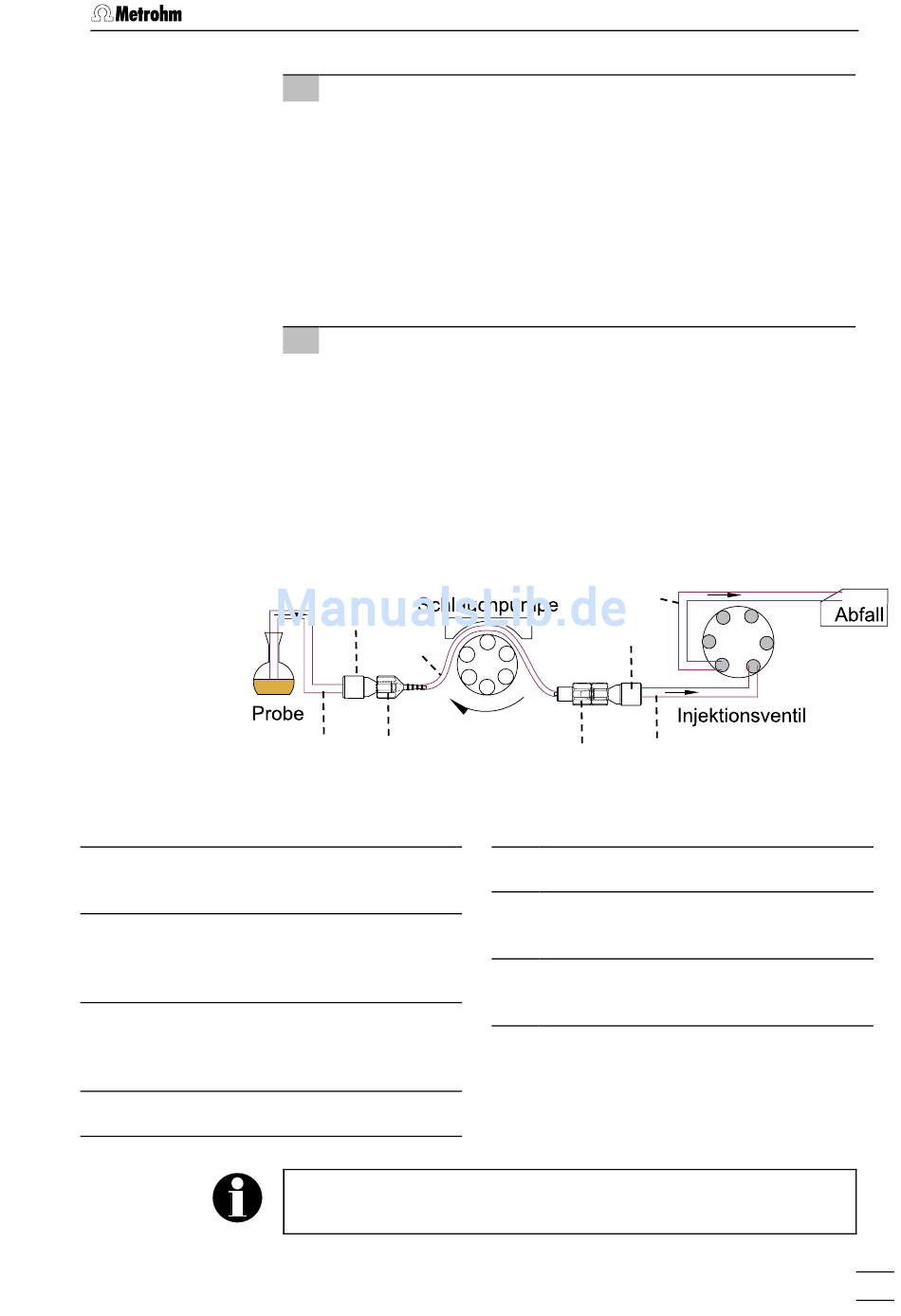

Fliessschema Probenstrom
Der Probenstrom sollte nach dem Injektionsventil in ein Abfallgefäss
geführt werden (siehe Kap. 2.8.2.).
2.8 Probenweg installieren
48
50
47
65
63
PEEK-Kupplung 6.2744.030
64
Pumpschlauch 6.1826.110 für Pro-
be
65
PEEK-Kupplung 6.2744.160
mit Schlauchsicherung
25
