761 SD Compact IC / Gebrauchsanweisung 8.761.1041
3.1 «IC Net» – Bedienungsoberfläche für den 761 SD Compact IC

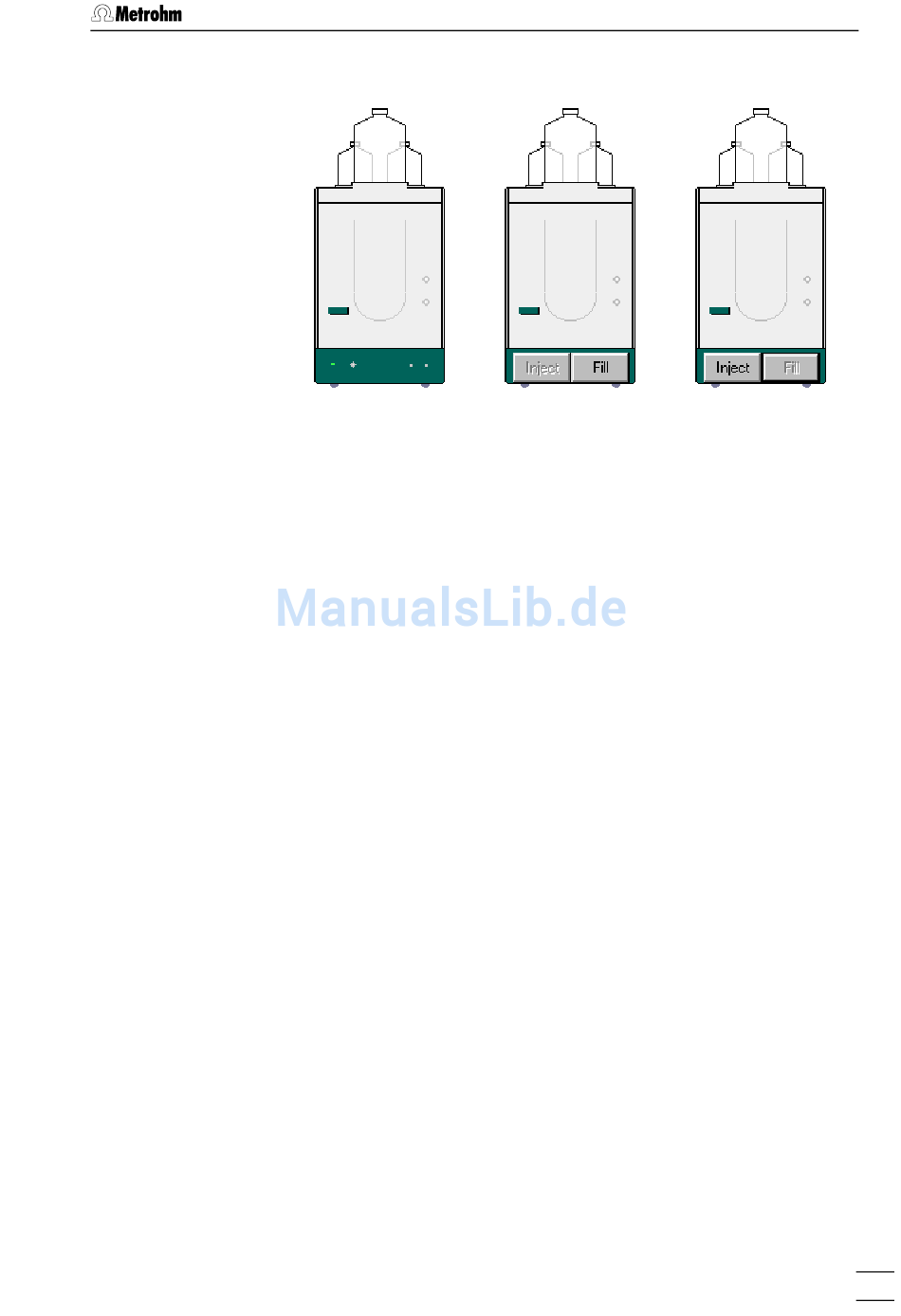

System abgekoppelt System verbunden
Das Gerätesymbol für den 761 SD Compact IC ist eines der drei Ele-
mente des Systemfensters. Falls das System verbunden ist (siehe Kap.
3.1.4), enthält das Symbol zwei Knöpfe für die manuelle Bedienung des
Injektionsventils:
Injektionsventil in Position "INJECT" umschalten.
<Inject>
Injektionsventil in Position "FILL" umschalten.
<Fill>
Beim Klicken mit der rechten Maustaste auf das Gerätesymbol er-
scheint das folgende Menü:
Öffnen des Fensters für Systemeinstellungen.
Open
Öffnen des Fensters für Hardwareeinstellungen.
Hardware
Öffnen des Diagnosefensters.
Diagnostics
Ein Doppelklick auf das Gerätesymbol oder die Wahl des Menüpunktes
mit der rechten Maustaste öffnet das Fenster für die Systemein-
Open
stellungen. Bei einem verbundenen System erscheint dabei die Seite
, auf der Gerätefunktionen manuell ausgelöst und Gerätepara-
Control
meter eingestellt und aktiviert werden können. Zudem werden auf die-
ser Seite die aktuellen Messwerte für Leitfähigkeit und Druck angezeigt.
Injektionsventil in Posi-
tion "INJECT"
System verbunden
Injektionsventil in Posi-
tion "FILL"
