BAADER PLANETARIUM Mammendorf
Zur Justierung des Sucherfernrohrs gehen Sie wie folgt vor:
Zuerst müssen Sie das Hauptteleskop mit einem Okular ausrüsten. Die Abbildung auf der fol-
genden Seite zeigt den Okularauszug Ihres Siberia im Detail.
Abb.: 07
Das 25mm Plössl Okular mit eingeschraub-
ten Fadenkreuzeinsatz (siehe Inlet Abb.08).
Das Gewinde, welches den Fadenkreuzein-
satz aufnimmt, dient später auch dazu die
zum
Lieferumfang
aufzunehmen.
Auch der Fadenkreuzeinsatz kommt später
noch einmal zum Einsatz, wenn es darum
geht die Montierung für den fotografischen
Einsatz exakt aufzustellen. Im Moment soll
aber nur das Sucherfernrohr ordentlich ju-
stiert werden. Diese Justage kann bei Ta-
geslicht erfolgen.
Suchen Sie sich dazu ein terrestrisches Ziel-
objekt, also ein Objekt auf der Erdoberflä-
che, welches in der Nähe des Horizontes liegt. Das Zielobjekt (Kirchturmspitze, Hochspan-
nungsmast o.ä.) sollte allerdings einige hundert Meter entfernt liegen (die kürzeste Einstel-
lentfernung des Siberia 110 liegt bei ca. 70 Metern, das bedeutet, bei Objekten die näher lie-
gen können Sie das Bild nicht mehr fokussieren (scharfstellen).
Haben Sie ein Objekt ausgewählt, entklemmen Sie nun beide Achsen, peilen Sie am Tubus
entlang und bringen Sie das Zielobjekt ins Gesichtsfeld des Teleskops. Ist es sichtbar, klem-
men Sie die Achsen wieder fest. Stellen Sie das Bild durch Drehen am Okularauszug scharf und
benutzen Sie die beiden Feinbewegungen der Montierung um das Zielobjekt genau auf die
Mitte des Fadenkreuzes im Newton Teleskop einzustellen.
Der Vorteil ein terrestrisches Objekt für die Sucherjustage zu nehmen liegt darin begründet,
dass es sich nicht (wie Nachts die Sterne am Himmel) bewegt und Sie sich für die Justage Zeit
lassen können.
Bedienungsanleitung zum Siberia Spiegelteleskop 110
gehörenden
Farbfilter

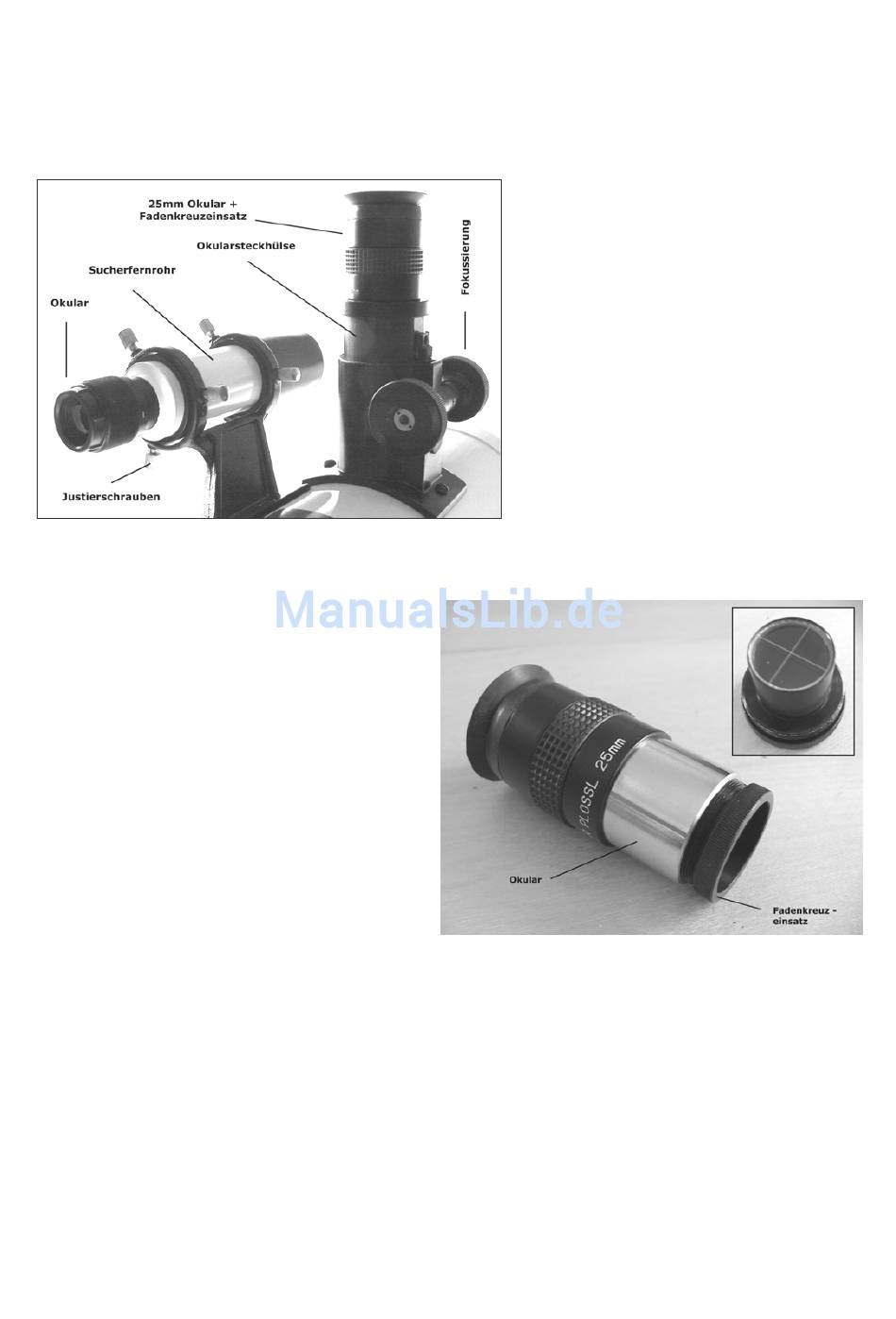

Abbildung 07:
Sucherfernrohr und Okularauszug des
Siberia 110:
Wählen Sie aus dem Zubehör das Plössl
Okular
mit
(f=25mm). Vorn in der Okularsteckhül-
se ist ein Gewinde angebracht. In die-
ses schrauben Sie (bis zum Anschlag)
den zum Lieferumfang gehörenden Fa-
denkreuzeinsatz (siehe auch Abb.08).
Stecken Sie das Okular (nach Abneh-
men des Staubschutzdeckels) in die
Okularsteckhülse und sichern Sie das
Okular gegen Herausfallen durch An-
ziehen der kleinen Klemmschraube an
der Okularsteckhülse.
Abb.: 08
der
Brennweite
25mm
9
