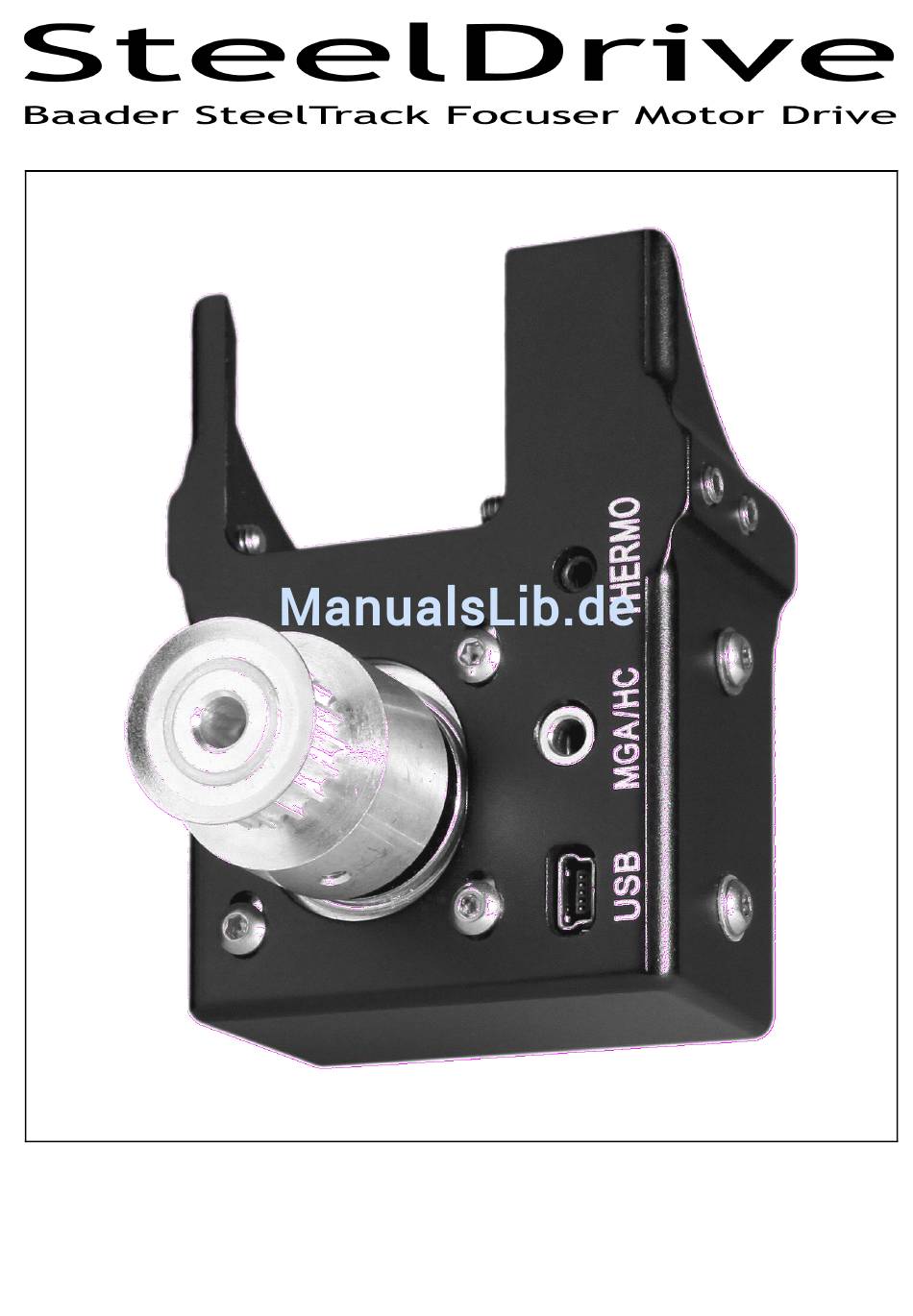

- Seite 1 Baader SteelDrive Bedienungsanleitung - DE ver. 11/2011 –...
- Seite 2 1. Lieferumfang Der Baader SteelDrive Motorfokussierer wird mit den folgen Teilen ausgeliefert: 1) 1 x SteelDrive Motoreinheit mit Aluminiumgehäuse 2) 1 x Antriebsriemen 3) 1 x CD-ROM mit Treibern, Software und Bedienungsanleitung 4) 1 x USB-Kabel 5) 1 x Temperatursensor 2.
- Seite 3 Wenn Riemen eine gute Spannung hat, ziehen Sie die Schrauben wieder an. Die Position des Zahnrads des SteelDrive kann letztlich noch für eine perfekte Ausrichtung auf das Messingrad des SteelTrack Okularauszugs nach innen oder außen korrigiert werden. Benutzen Sie einen 1,5mm Inbusschlüssel, um die beiden Stellschrauben zu lösen, die das schwarze Zahnrad fest auf der Achse des Schrittmotors halten.
- Seite 4 3. Arbeiten mit dem SteelDrive Motorfokussierer Wenn der SteelDrive korrekt am Steeltrack Okularauszug befestigt ist, verbinden Sie alle Kabel, die für den Betrieb nötig sind. SteelDrive kann entweder über spezielle Handsteuerbox, SmartGuider 2 Autoguider oder mittels ASCOM-Treiber über einen PC betrieben werden.
- Seite 5 4. SteelDrive Handsteuerbox Wenn Sie die HANDSTEUERBOX an eine 12V-DC-Stromquelle anschließen, schaltet sie sich automatisch an und zeigt das BAADER STEELDRIVE Startlogo. Kurz nachdem das STEELDRIVE-Logo durchgescrollt ist, erscheint das SETUP-Menu. - SETUP MODUS - Drücken der Taste > (Option: NO) führt zur ZEROING-Funktion.
- Seite 6 POS. CAL. versucht den Okularauszug um 25mm nach außen zu bewegen. Die HANDSTEUERBOX gibt die Anzeige in der Abbildung links aus; Sie müssen nun den Wert eingeben, um den sich der Auszug laut der Vernier-Scala des Okularauszugs wirklich bewegt hat. Mit < und > verändern Sie den Wert in 0,1mm-Schritten.
- Seite 7 WERT ÜBERSCHRIEBEN WIRD! - RUN MODE - Sobald Strom anliegt, kann die HANDSTEUERBOX auch direkt zur ZEROING-Funktion wechseln, kurz nachdem das BAADER STEELDRIVE Logo angezeigt wurde. ZEROING Die ZEROING-Funktion fährt den Okularauszug vollständig ein, um den Nullpunkt zu bestimmen. Durch drücken von MENU können Sie das ZEROING jederzeit stoppen.
- Seite 8 HANDSTEUERBOX kurz die POWER-Anzeige, während sie alle Daten speichert, und schaltet sich dann ab. 5. SteelDrive Software und Treiber Die DC-ROM, die dem SteelDrive beiliegt, enthält alle nötigen Dateien für die Steuerung über einen PC. Auf der CD-ROM finden Sie: •...
- Seite 9 5a. EXAR Treiber Schließen Sie den SteelDrive mit dem mitgelieferten USB-Kabel an den PC an. Wenn der ‘Neue Hardware’ Assistent erscheint, folgen Sie den Anleitungen wie im folgenden beschrieben Wählen Sie NO, NOT THIS TIME (NEIN, DIESMAL NICHT) und klicken Sie auf NEXT (Weiter).
- Seite 10 64bit-Windows benutzen (falls D: Ihr CD-ROM-Laufwerk ist). Wenn Sie das Verzeichnis gewählt haben, klicken Sie auf NEXT und folgen Sie den Anweisungen. Wenn der Treiber erfolgreich installiert wurde, klicken Sie auf FINISH (Beenden). Der SteelDrive kann nun über den ASCOM-Treiber über den PC gesteuert werden.
- Seite 11 Öffnen Sie nun den Gerätemanager und klicken Sie auf PORTS (COM & LPT) um zu sehen, welcher virtuelle COM-Port dem SteelDrive zugewiesen wurde. Benutzen Sie ihn für die ASCOM-Einstellungen. Im Beispiel wurde dem SteelDrive COM7 zugewiesen. Weitere Erklärungen finden Sie im Handbuch.
- Seite 12 Baader SteelDrive Focuser gemeinsam mit anderen auf dem PC installierten ASCOM wie hier abgebildet. Wählen Sie die Baader SteelDrive Focuser Option und klicken Sie oben auf Properties, um die richtigen Einstellungen für den Betrieb des SteelDrive vorzunehmen. Wählen Gerätemanager...
- Seite 13 6. STEELGO Kontroll-Software Mit der SteelGo Kontroll-Software können Sie den SteelDrive Motorfokussierer über einen PC steuern. Stellen Sie nur sicher, dass der EXAR-Treiber korrekt installiert wurde, bevor Sie das Programm starten! Hier sehen Sie die Befehle, die in Version 1.0.2 der SteelGo-Software verfügbar sind.
- Seite 14 CALCULATE – Wenn die Temperatur sich im Lauf der Nacht deutlich ändert (1,0°C oder mehr), schlägt STEELGO einen T COEFF vor, wenn Sie diese Schaltfläche drücken. WRITE T COEFF – Speichert den T COEFF im SteelDrive für die künftige Verwendung. ENABLE COMPENSATION –...
- Seite 15 UPDATE ALL PARAMETERS – Alle im SteelDrive vorhandenen Parameter werden in die SteelGo-Software eingelesen. SAVE ALL PARAMETERS – Alle in SteelGo gesetzen Parameter werden in den SteelDrive übertragen. VIRTUAL COM PORT – Wählen Sie den (virtuellen) Port, an den der SteelDrive angeschlossen ist. Künftige Software-Updates weiterführende...
-
Seite 16: Technische Daten
6. Technische Daten STEELDRIVE Unterstützte Okularauszüge…………………... SteelTrack NT2”, SC2”, RT2”, RT3”, CUSTOM Stromversirgung……………………..……………………………….…………………….……..USB, 6-14V DC Größte Stromaufnahme………………………….…………………………………….…………………..900 mA Kleinste Bewegung des Okularauszugs………………..………………………………...2,3 Mikrometer Größte Geschwindigkeit des Okularauszugs……………………………….…………………..1 mm/Sek MOTOR Größe und Modell………………………………….…….…………………..Nema 14 - 1.8° Schrittmotor Drehmoment…………………………………………………………………….…….…….………….……... 9,9 Ncm Spannung und Stromstärke……………………………………………….……………..
