Timer Wiederholung (Relais 2)
Für die Funktion "Relais 2 > Timer Wiederholung"
können folgende Parameter eingestellt werden:
Ein (t
• )
1
Startverzöger. (t
• )
2
Wiederholzeit (t
• )
3
t
1
t
2
t
3

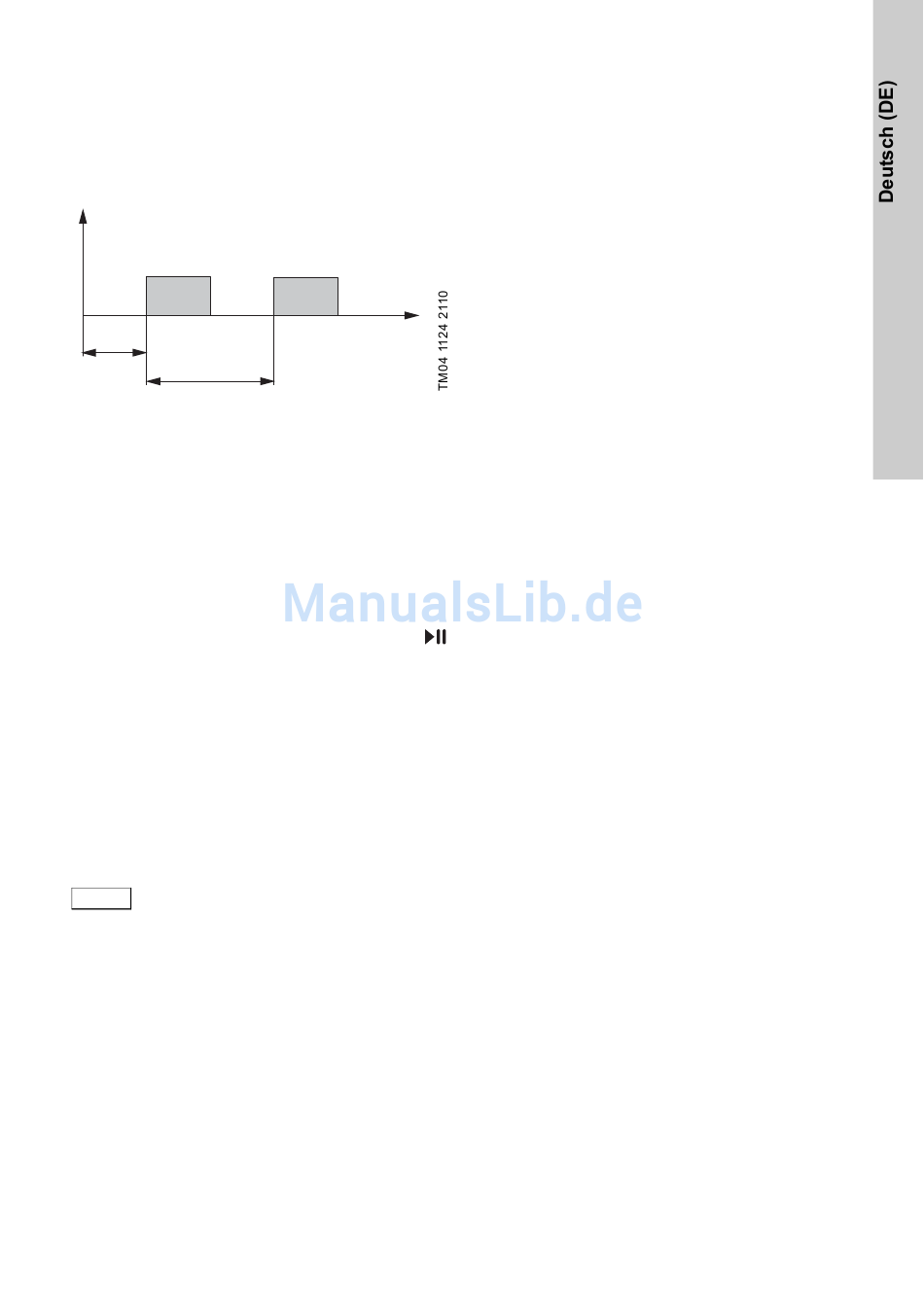

Abb. 38 Schema
Timer Woche (Relais 2)
Diese Funktion speichert bis zu 16 Relais-Schaltzei-
ten für den Zeitraum einer Woche. Für jeden Schalt-
vorgang können im Menü "Relais 2 > Timer Woche"
folgende Einstellungen gemacht werden:
Vorgang (Nr.)
•
Einschaltzeit (Dauer)
•
Startzeit
•
• Wochentage.

6.16.2 Extern Stopp

Die Pumpe kann über einen externen Kontakt,
z. B. von einem Leitstand, gestoppt werden.
Durch Aktivieren des Extern Stopp-Kontakts wech-
selt die Pumpe vom Betriebszustand "Lauf" in den
Betriebszustand "Standby". Im Display-Bereich der
"Signal- Störungsanzeige" erscheint das entspre-
chende Symbol.
Häufiges Trennen der Netzspannung,
z. B. über ein Relais, kann zu Schäden
an der Pumpenelektronik und zum Ver-
sagen der Pumpe führen!
Außerdem verringert sich die Dosier-
genauigkeit aufgrund interner Startpro-
Achtung
zeduren!
Steuern Sie die Pumpe nicht zu Dosier-
zwecken über die Netzspannung!
Nutzen Sie zum Starten und Stoppen
der Pumpe ausschließlich die Funktion
Extern Stopp
" "!
Die Kontaktart ist werkseitig mit dem Schließerkon-
takt (=>NO) belegt. Sie kann im Menü "Setup >
Ein-/Ausgänge > Extern Stopp" auf Öffnerkontakt
(=>NC) umbelegt werden.
t
1
37
