Für jeden Dosiervorgang sind im Menü "Setup >
Dosing Timer Woche" folgende Einstellungen erfor-
derlich:
Timer
Vorgang
Batchvolumen
Dosierzeit[s]
Startzeit[hh:mm]
M ❑ D M ❑ D

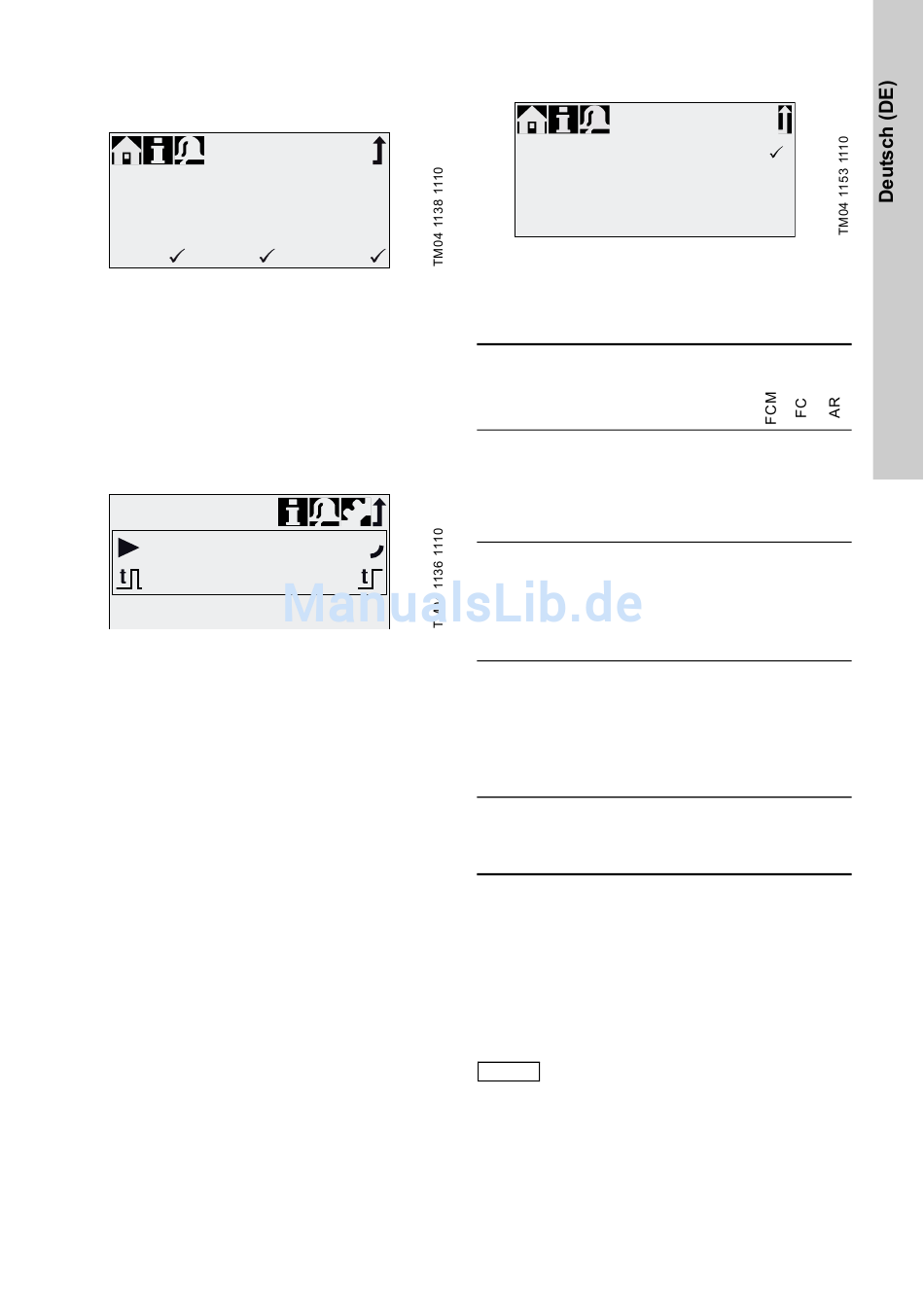

Abb. 29 Timer setzen
Das Batchvolumen (z. B. 80.5 ml) wird im Menü
"Setup > Dosing Timer Woche" eingestellt.
Die dafür benötigte Dosierzeit (z. B. 39 Sekunden)
wird angezeigt und kann geändert werden.
Im Menü "Betrieb" wird das gesamte Batchvolumen
(z. B. 80.5 ml) sowie das noch abzudosierende
Rest-Batchvolumen angezeigt. In den Dosierpausen
wird die Zeit (z. B. 43:32) bis zur nächsten
Dosierung angezeigt.
Betrieb
80.5
Timer
Abb. 30 Wochentimer-Dosierung (Dosierpause)
1
80.5ml
39.0
05:00
F ❑ S ❑ S
ml
43:32

6.5 Analogausgang

Stromausg.
Ausgang = Eingang
Ist-Volumenstrom
Gegendruck
Bus Steuerung
Abb. 31 Analogausgang konfigurieren
Im Menü "Setup > Analogausgang" wird der Analog-
ausgang der Pumpe parametriert. Folgende Einstel-
lungen sind möglich:
Beschreibung
Einstellung Analogausgangs-
signal
Analogeingangssignal
wird 1:1 am Analogaus-
Ausgang =
gang abgebildet
Eingang
(z. B. zur Steuerung
mehrerer Pumpen mit
einem Signal)
Aktueller Ist-Volumen-
strom
Ist-Volumen-
• 0/4 mA = 0 %
strom **
• 20 mA = 100 %
siehe
6.9 Durchflussmessung
Gegendruck, gemessen
im Dosierkopf
• 0/4 mA = 0 bar
Gegendruck
• 20 mA = Max.
Betriebsdruck
siehe
Drucküberwachung
6.8
Aktiviert durch Befehl in
Bus Steue-
Bus-Steuerung, siehe
rung
6.15 Bus-Kommunikati
on
* Ausgangssignal basiert auf Motordrehzahl und
Pumpenstatus (Soll-Volumenstrom)
** Das Analogprofil des Analogausgangssignals
entspricht dem eingestellten Analogprofil des
Eingangssignals
(siehe 6.4.3 Analog 0/4-20 mA)
Schaltbild siehe Kap. 4.3 Elektrischer Anschluss.
In allen Betriebsarten hat der Analog-
ausgang einen Bereich von 4-20 mA.
Ausnahme: Betriebsart 0-20 mA.
Hinweis
Hier ist der Analogausgangsbereich
0-20 mA.
❑
❑
❑
Steuerva-
riante
X X X
X X * X *
X X
X X X
