7.3 Service durchführen
Zur Wartung ausschließlich Ersatzteile und Zubehör
von Grundfos verwenden. Für Schäden, die durch
die Verwendung von nicht Original-Ersatzteilen und
-Zubehör entstehen, ist jede Haftung und Gewähr-
leistung ausgeschlossen.
Beachten Sie auch die Hinweise zur Durchführung
der Wartung im Service-Kit-Katalog auf der Grundfos
Homepage.
(www.grundfos.com).
Warnung
Gefahr von Verätzungen!
Beachten Sie die Sicherheitsdatenblät-
ter und -vorschriften des Chemika-
lien-Herstellers, wenn Sie mit Chemika-
lien arbeiten!
Beim Arbeiten am Dosierkopf, an
Anschlüssen oder Leitungen
Schutzkleidung (Handschuhe und
Schutzbrille) tragen!
Keine Chemikalien aus der Pumpe aus-
treten lassen! Alle Chemikalien ord-
nungsgemäß auffangen und entsorgen!
Vor allen Arbeiten an der Pumpe muss
sich die Pumpe im Betriebszustand
"Stopp" befinden oder vom Netz
Achtung
getrennt sein! Das System muss
drucklos sein!
7.3.1 Übersicht Dosierkopf
1 2 3 5
4 6

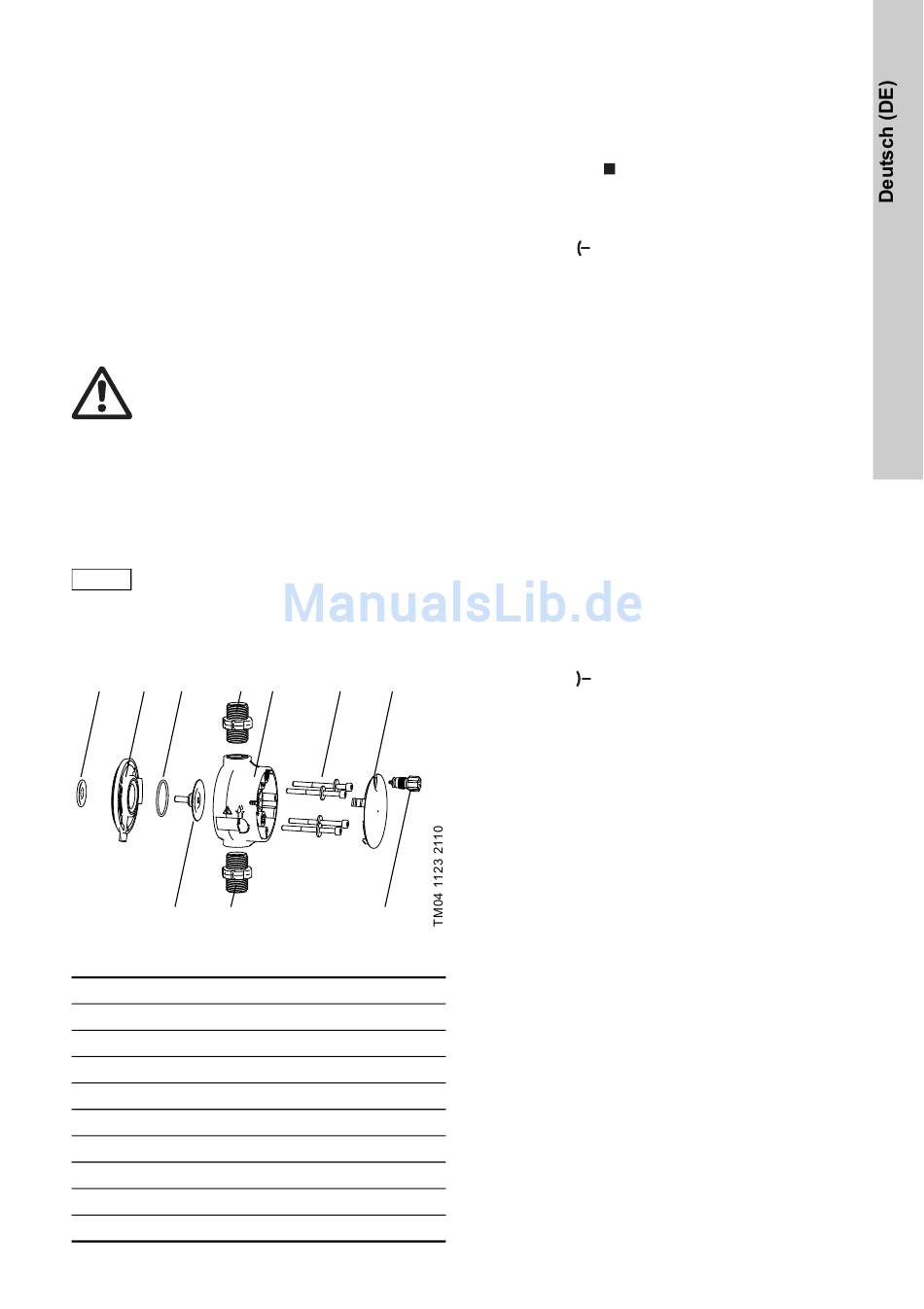

Abb. 41 Membran und Ventile austauschen
1 Sicherheitsmembran
2 Flansch
3 O-Ring
4 Membran
5 Druckseitiges Ventil
6 Saugseitiges Ventil
7 Dosierkopf
8 Schrauben mit Scheiben
9 Deckel
10 Entlüftungsventil
7 8 9
10

7.3.2 Membran und Ventile demontieren

1. Anlage drucklos machen.
2. Dosierkopf vor der Wartung leeren und ggf. spü-
len.
3. Pumpe mit [Start/Stopp]-Taste auf Betriebszu-
stand "Stopp" setzen.
4. Durch gleichzeitiges Drücken der Tasten
[Start/Stopp] und [100%] die Membran auf
Position "außen" stellen.
– Symbol muss angezeigt werden
(siehe Abb. 14).
5. Geeignete Vorkehrungen treffen, um
rücklaufende Flüssigkeit sicher aufzufangen.
6. Saug-, Druck- und Entlüftungsschlauch
demontieren.
7. Saug- und druckseitige Ventile (5, 6)
demontieren.
8. Deckel (9) abnehmen.
9. Schrauben (8) am Dosierkopf (7) lösen und mit
Scheiben abnehmen.
10. Dosierkopf (7) abnehmen.
11. Membran (4) im Gegenuhrzeigersinn
abschrauben und mit Flansch (2) abnehmen.

7.3.3 Membran und Ventile montieren

1. Flansch (2) korrekt aufsetzen und neue
Membran (4) im Uhrzeigersinn anschrauben.
– Auf korrekten Sitz des O-Rings (3) achten!
2. Durch gleichzeitiges Drücken der Tasten
[Start-Stopp] und [100%] die Membran auf
Position "innen" stellen.
– Symbol muss angezeigt werden
(siehe Abb. 14).
3. Dosierkopf (7) aufsetzen.
4. Schrauben mit Scheiben (8) montieren und über
Kreuz festziehen.
– Drehmoment: 3 Nm.
5. Deckel (9) aufsetzen.
6. Neue Ventile (5, 6) montieren.
– Ventile nicht vertauschen und auf Pfeilrichtung
achten.
7. Saug,- Druck- und Entlüftungsschlauch
anschließen (siehe 4.2 Hydraulik anschließen)
8. [Start/Stopp]-Taste drücken um den
Servicemodus zu verlassen.
9. Dosierpumpe entlüften
(siehe 5.2 Pumpe entlüften).
10. Zur Inbetriebnahme die Hinweise in
Kapitel 5. Inbetriebnahme beachten!
