6.13 Setup Anzeige

Im Menü "Setup > Anzeige" können folgende Einstel-
lungen geändert werden:
• Einheiten (metrisch/US)
• Kontrast des Displays
•

Zusatzanzeige.

6.13.1 Einheiten

Metrische Einheiten (Liter/Milliliter/Bar) oder US-Ein-
heiten (US-Gallonen/PSI) können ausgewählt wer-
den. Abhängig von Betriebsart und Menü, werden
die folgenden Maßeinheiten angezeigt:
Betriebsart/Funktion
Manuelle Steuerung
Kontaktsteuerung
0/4-20 mA Analogsteu-
erung
Batch (kontakt- oder
timergesteuert)
Kalibrieren
Volumenzähler
Drucküberwachung
6.13.2 Zusatzanzeige
Die Zusatzanzeige bietet zusätzliche Informationen
zum aktuellen Pumpenstatus. Der Wert mit dem
dazugehörigen Symbol wird am Display angezeigt.
In der Betriebsart "Manuell" kann dies z. B. die Infor-
mation "Ist-Volumenstrom" mit Q = 1.28 l/h sein
(siehe Abb. 34).
Betrieb
1.30
Manuell

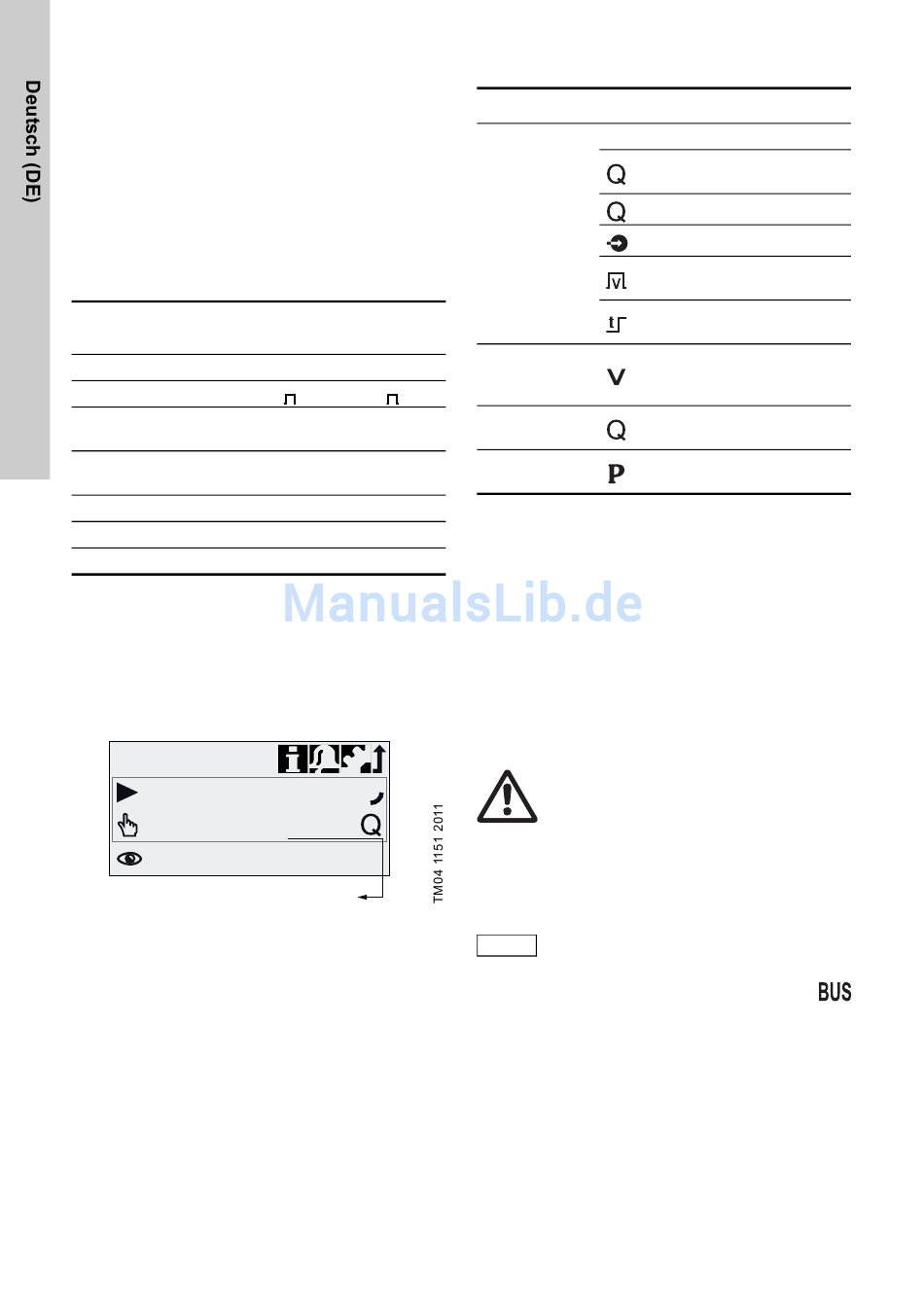

Abb. 34 Display mit Zusatzanzeige
34
Metrische US-
Einheiten Einheiten
ml/h oder l/h gph
ml/ ml/
ml/h oder l/h gph
ml oder l gal
ml ml
l gal
bar psi
l/h
1.28l/h
Zusatzanzeige
Die Zusatzanzeige kann wie folgt eingestellt werden:
Einstellung Beschreibung
Abhängig von der Betriebsart:
Ist-Volumenstrom
(Manuell/Kontakt)
Soll-Volumenstrom (Kontakt)
Defaultanzeige
Eingangsstrom (Analog)
Restbatchvolumen
(Batch, Timer)
Zeit bis zur nächsten
Dosierung (Timer)
Abdosiertes Vol. seit letztem
Abdosiertes
Rücksetzen
Volumen
(siehe
Ist-Volumen-
Aktueller Ist-Volumenstrom
strom
Aktueller Gegendruck im
Gegendruck
Dosierkopf
1)
nur DDA-FCM Variante
2)
nur bei auswertbarem Indikatordiagramm
FlowControl
(siehe 6.7
3)
nur DDA-FCM/FC Variante

6.14 Zeit+Datum

Zeit und Datum können im Menü "Setup >
Zeit+Datum" eingestellt werden.
Warnung
Wenn Zeit oder Datum im Menü
Zeit+Datum
" " verändert werden, wird
die Timer-Dosierung und die
Timer-Funktion des Relaisausgangs
(Relais 2) gestoppt!
Die Timer-Dosierung und die
Timer-Funktion des Relaisausgangs
müssen manuell neu gestartet werden!
Die Änderung von Zeit oder Datum
kann zu erhöhten oder verringerten
Konzentrationen führen!
Die Umstellung zwischen Sommer- und
Achtung
Winterzeit erfolgt nicht automatisch!

6.15 Bus-Kommunikation

Die Bus-Kommunikation ermöglicht die Fern-
überwachung und -einstellung der Pumpe
über ein Feldbus-System.

6.15.1 GENIbus Kommunikation

Die Pumpe ist mit einem eingebauten Modul zur
Genibus-Kommunikation. ausgerüstet.
Nach Anschluss am entsprechenden Signaleingang
erkennt die Pumpe die Bussteuerung. Im Display
erscheint die Abfrage "Kommunikation aktivieren?".
Nach Bestätigung erscheint das zugehörige Symbol
im Bereich "Aktivierte Funktionen" im Menü
"Betrieb".
1), 2)
Zähler
auf Seite 24)
1)
3)
)
